DN-20M Scheda figlia di ingresso MPG e FRnet per PISO-PS600/VS600/PMDK

DN-20 CR è un blocco connettore I/O montato su guida DIN che collega due connettori a 20 pin a morsetti a vite pin-to-pin, offrendo agli ingegneri un modo pratico per cablare i segnali di campo in quadro elettrico invece di terminare direttamente i cavi piatti.Ciascun connettore a 20 pin è instradato al proprio gruppo di morsetti a vite con passo 5,08 mm, così il cablaggio può essere verificato e manutenuto senza disturbare i collegamenti dei cavi. La scheda è fornita con due cavi piatti CA-2010, ciascuno a 20 pin e lungo 1 m, per il collegamento al lato connettore.La scheda è progettata per funzionare a 0 ~ 60°C e riporta i marchi di certificazione CE, UKCA, FCC, RoHS e WEEE. Le dimensioni complessive sono 147 mm x 75 mm.ApplicazioniCablaggio di campo per connessioni I/O su connettore a 20 pinInstallazione in quadro elettrico su guida DIN

Il DN-20-381 è una scheda figlia DAQ che collega due connettori a 20 pin a morsetti a vite pin-to-pin, offrendo agli ingegneri un modo pratico per cablare i segnali I/O da un connettore a 20 pin verso le connessioni di campo. È progettato per il montaggio su guida DIN in quadro elettrico e ha un passo morsetti di 3,81 mm.Sono inclusi due cavi piatti CA-2010 (20 pin, 1 m), così la scheda può essere collegata direttamente a una sorgente a connettore compatibile appena estratta dalla confezione. La scheda misura 103 mm x 86 mm e ha una temperatura operativa nominale di 0 ~ 60°C.Il DN-20-381 è marcato CE, UKCA, FCC e WEEE. Verificare la disposizione dei connettori della scheda ospite prima dell'ordine, poiché la morsettiera è destinata all'I/O su connettore a 20 pin.ApplicazioniCablaggio dei segnali di campo dall'I/O della scheda figlia DAQ a connettore a 20 pin verso morsetti a viteInstallazioni in quadro con cablaggio a morsetti montati su guida DIN

La DN-20/N CR è una scheda da header a morsetti a vite che collega due header a 20 pin a morsetti a vite pin-to-pin, offrendo agli ingegneri un modo pratico per cablare i segnali di campo verso una scheda figlia DAQ. Ciascun header a 20 pin si collega ai morsetti con un passo di 5,08 mm.Il kit include due cavi piatti CA-2010 (20 pin, 1 m), così la scheda può essere collegata alla scheda figlia senza doversi procurare cablaggi separati. Le specifiche della serie indicano l'installazione su guida DIN, che semplifica il montaggio all'interno di un quadro di controllo.Verificare i dettagli di montaggio e cablaggio rispetto alla propria installazione prima dell'ordine, poiché la voce del listino per questo codice non riporta l'opzione su guida DIN. Il campo di funzionamento della serie è 0 ~ 60 °C, con stoccaggio da -20 ~ 70 °C.ApplicazioniCablaggio dei segnali di campo verso una scheda figlia DAQ tramite cavo piatto e morsetti a vite

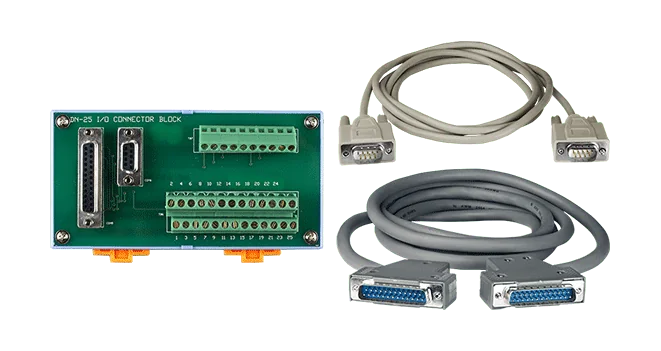

Il DN-25 CR è un blocco connettore I/O su guida DIN che porta i segnali dai connettori D-sub a 9 pin e 25 pin verso morsetti a vite, offrendo agli ingegneri un punto di cablaggio accessibile per le connessioni di campo. È classificato nella categoria degli accessori per schede figlie DAQ.Ogni pin dei connettori D-sub è collegato pin-a-pin a un morsetto a vite con passo di 5,08 mm, che semplifica il cablaggio di campo. Il blocco misura 48 mm x 76 mm e si monta su guida DIN.La confezione include due cavi: un cavo CA-0920 DB9 (maschio) verso DB9 (maschio) cablato RS-232 Pin1-Pin9, lungo 2 m, e un cavo CA-2520 DB25 maschio verso maschio, 45º, lungo 2 m. L'unità è progettata per il funzionamento a 0 ~ 60 °C e lo stoccaggio a -20 ~ 70 °C, con umidità del 5% ~ 90% RH senza condensa, e possiede le certificazioni CE, UKCA, FCC, RoHS e WEEE.ApplicazioniCablaggio dei segnali I/O di campo verso hardware di acquisizione dati collegato tramite D-subInstallazione su guida DIN in quadri di controllo
