DB-24SSR Scheda figlia a 24 canali con relè a stato solido CA, Form A, connettore a 50 pin

DB-24SSR/D/DIN è una scheda relè a stato solido a 24 canali per la commutazione di carichi in corrente alternata a partire da segnali di controllo a basso livello. Ogni canale è un relè a stato solido di tipo Form A (normalmente aperto) con portata nominale di 4 A @ 240 VAC, e viene attivato da un segnale a 5 V sul canale corrispondente del connettore a 50 pin o del connettore D-sub a 37 pin.La scheda è pensata per impieghi generali di uscita a relè, dove una scheda di uscita a livello TTL deve pilotare carichi di campo. I connettori D-sub a 37 pin, compatibili OPTO-22 e a 20 pin offrono diverse modalità di collegamento all'hardware di controllo, mentre i morsetti a vite semplificano il cablaggio in campo. Un LED dedicato per ogni relè indica lo stato a colpo d'occhio durante la messa in servizio e la ricerca guasti.Questa variante è progettata per il montaggio su guida DIN e viene fornita con il cavo CA-3710 (DB37 maschio-maschio, 45°, 1 M). Il campo di temperatura di esercizio è 0 ~ 60°C.ApplicazioniControllo on/offGestione dell'energiaAutomazione dei testControllo di processo

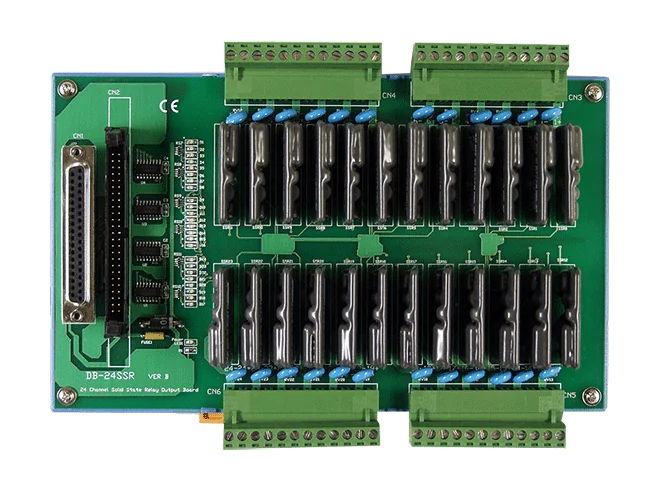

Il DB-24SSR/DIN fornisce 24 canali di relè a stato solido normalmente aperti (Forma A) su un'unica scheda, per la commutazione di carichi fino a 4 A a 240 VAC. Ogni canale è pilotato da un segnale logico a 5 V dal connettore a 50 pin o dal connettore D-sub a 37 pin, pertanto la scheda può essere posizionata tra un controllore host e i carichi di campo mantenendo i due circuiti elettricamente separati.Questa variante per guida DIN è adatta alle installazioni su quadro. La scheda è dotata di 24 LED che indicano lo stato di ciascun relè, e il cablaggio di campo viene eseguito tramite morsetti a vite. Un cavo piatto CA-5015 (50 pin, 1,5 m) è incluso per il collegamento a una scheda compatibile OPTO-22.Commutazione a stato solido senza archi, rimbalzi o disturbi di commutazione, con tempo di intervento massimo di 1 msPortata dei contatti di 4 A a 240 VACAssorbimento di corrente tipico di 0,4 A a +5 V, massimoCampo di funzionamento da 0 a 60 °CApplicazioniControllo on/offGestione dell'energiaAutomazione dei testControllo di processo

La DB-24SSR/D è una scheda relè a stato solido di tipo AC a 24 canali, pensata per ingegneri che devono commutare carichi di campo da un computer host mantenendo il controllore isolato dagli anelli di massa e dalle tensioni elevate. Ognuno dei 24 canali Form A viene eccitato da un segnale logico a 5 V applicato tramite il connettore a 50 pin o il connettore D-sub a 37 pin, e un LED dedicato si accende quando il relè è attivo.Il connettore D-sub a 37 pin accetta uscite a livello TTL da schede di uscita compatibili, quindi la scheda può fungere da stadio di uscita a relè a stato solido di uso generale. Si collega inoltre direttamente alle schede compatibili OPTO-22. I morsetti a vite semplificano il cablaggio di campo, e i relè offrono lunga durata senza archi, senza rimbalzi e senza disturbi di commutazione.Questa variante include il cavo maschio-maschio DB37 CA-3710 (45º, 1 m). La DB-24SSR base viene invece fornita con il cavo piatto a 50 pin CA-5015, quindi il cavo in dotazione è la differenza principale tra i due codici.ApplicazioniControllo on/offGestione dell'energiaAutomazione dei testControllo di processo

DB-24SSRDC è una scheda figlia DAQ che integra 24 relè a stato solido normalmente aperti (Form A). Isola i segnali logici di campo dal computer host, eliminando i problemi di anelli di massa e proteggendo l'host da tensioni dannose. Ogni relè viene eccitato da un segnale a 5 V applicato al proprio canale tramite il connettore a header a 50 pin o il connettore D-sub a 37 pin.La variante di tipo DC è dimensionata per 4 A a 3~50 VDC. Ventiquattro LED indicano lo stato di ciascun relè e i morsetti a vite semplificano il cablaggio di campo. Poiché la scheda dispone di un connettore D-sub a 37 pin, può essere pilotata da qualsiasi scheda con uscite TTL, quindi funziona anche come scheda di uscita a relè a stato solido per impieghi generali.Questo codice d'ordine include il cavo piatto CA-5015 (50 pin, 1,5 m) per il collegamento a una scheda compatibile.ApplicazioniControllo on/offGestione dell'energiaAutomazione dei testControllo di processo
