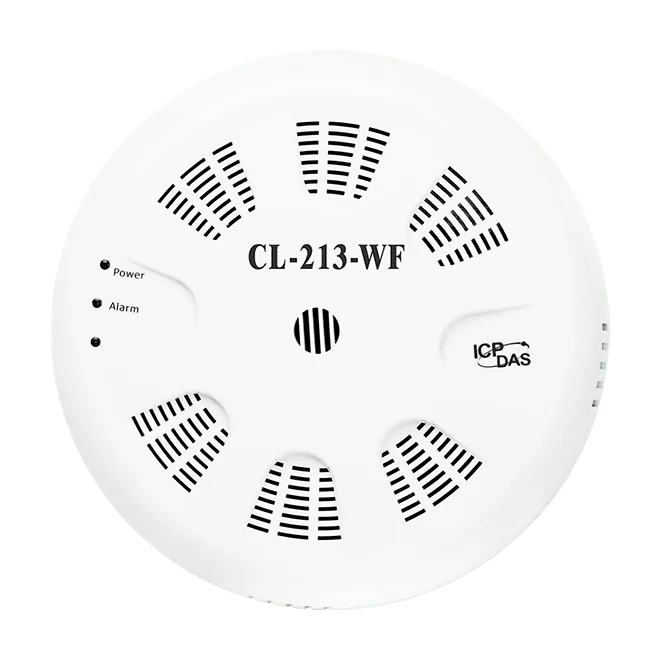

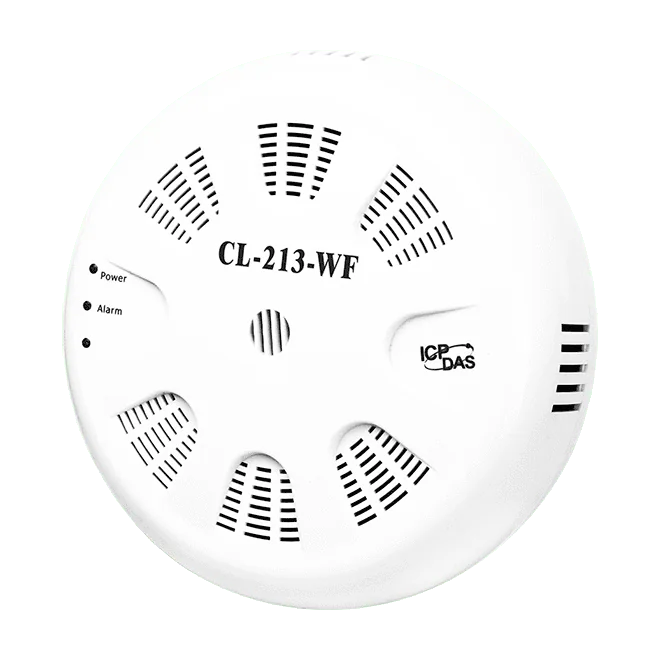

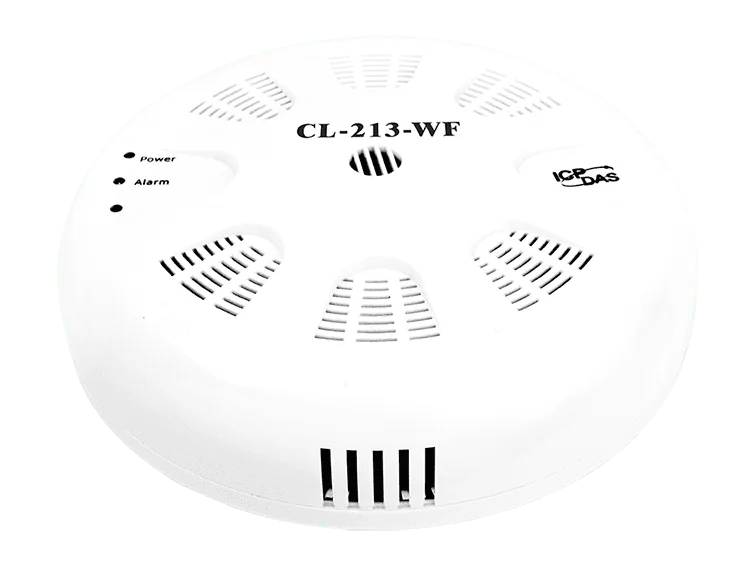

CL-213-WF Modulo data logger IAQ con PM2.5, CO, CO2 e Wi-Fi
Modulo data logger per la qualità dell'aria indoor che misura PM2.5, CO, CO2, temperatura, umidità e punto di rugiada, con connettività RS-485, Ethernet PoE e Wi-Fi per sistemi di monitoraggio e controllo.
- Misura PM2.5, CO, CO2, temperatura, umidità e punto di rugiada in un unico modulo
- Sensore CO2 NDIR e sensore CO elettrochimico, con registrazione fino a 450.000 dati con marcatura temporale
- Interfacce RS-485 ed Ethernet (PoE) più Wi-Fi (IEEE 802.11b/g/n) con modalità Infrastructure e Limited AP
- Supporto dei protocolli DCON, Modbus RTU, Modbus TCP e MQTT (Ethernet)
- Ingressi di alimentazione ridondanti: PoE (IEEE 802.3af, Classe 1) e +12 ~ +48 VDC
- Uscita a relè per il controllo di allarmi o di dispositivi IAQ
734,00 € per pezzo
| 1-9 pz | 734,00 € | |
|---|---|---|
| 10-30 pz | 697,00 € | −5 % |
| 31+ pz | 660,00 € | −10 % |
Info sui prodotti "CL-213-WF Modulo data logger IAQ con PM2.5, CO, CO2 e Wi-Fi"
CL-213-WF è un modulo data logger per la qualità dell'aria indoor (IAQ) che registra PM2.5, CO, CO2, temperatura, umidità e punto di rugiada. La misura della CO2 è affidata a un sensore a infrarossi non dispersivo (NDIR), mentre la memoria integrata conserva fino a 450.000 registrazioni con marcatura temporale per le analisi successive.
Il modulo dispone di interfacce RS-485, Ethernet e Wi-Fi, e può quindi essere integrato nei sistemi HMI o SCADA esistenti. Supporta DCON e Modbus RTU su RS-485, Modbus TCP su Ethernet e Wi-Fi, e MQTT su Ethernet. I dati in tempo reale possono essere consultati da qualsiasi dispositivo della stessa rete locale, utilizzando il software Windows in dotazione oppure le app per iOS e Android.
L'alimentazione può essere fornita tramite PoE (IEEE 802.3af, Classe 1) oppure da morsettiera a +12 ~ +48 VDC, con ingressi di alimentazione ridondanti. Un'uscita a relè consente il controllo di allarmi o di dispositivi IAQ, e il modulo può essere montato a soffitto o a parete.
Applicazioni
- Trasporto di alimenti o prodotti farmaceutici
- Industria alimentare e delle bevande (HACCP)
- Centri trasfusionali e farmacie
- Gestione di edifici ed energia
- Gestione di magazzini
- Musei, archivi e gallerie
- Monitoraggio della qualità dell'aria in parcheggi indoor o interrati
| Ingresso di alimentazione: | da +12 ~ +48 VDC |
|---|---|
| Interfaccia: | Ethernet, RS-485, Wi-Fi |
| Montaggio: | Soffitto o parete |
| Porte: | 2 |
| Protocollo: | DCON, Modbus RTU, Modbus TCP, MQTT |
| Temperatura di esercizio: | 0 ~ 50°C |
| Tipo di prodotto: | Modulo data logger |
| Uscite a relè: | 1 |
| PoE: | Sì (IEEE 802.3af, Classe 1) |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| Timer watchdog | Sì, modulo (2,3 secondi), comunicazione (programmabile) |
| Sistema | |
| Sicurezza | Filtro IP (whitelist) e password (web) |
| Allarme | CO/CO2 |
| Orologio in tempo reale | Sì |
| Data logger | Sì, fino a 450.000 record |
| Misura della temperatura | |
| Portata | -10 ~ +50°C |
| Risoluzione | 0.1°C |
| Precisione | ±0.6°C |
| Misura dell'umidità | |
| Portata | 0 ~ 100% UR, senza condensa |
| Risoluzione | 0,1% UR, senza condensa |
| Precisione | ±5% UR, senza condensa |
| Punto di rugiada | |
| Portata | Calcolato in base a temperatura e umidità relativa |
| Risoluzione | 0.1°C |
| Misura CO | |
| Portata | 0 a 1000 ppm (Elettrochimico) |
| Risoluzione | 1 ppm |
| Precisione | ±5% del valore misurato |
| Tempo di risposta | 30 secondi |
| Tempo di riscaldamento | 5 minuti |
| Misura CO2 | |
| Portata | 0 a 9999 ppm (NDIR) |
| Risoluzione | 1 ppm |
| Precisione | ±40 ppm ±3% del valore misurato |
| Tempo di risposta | 120 secondi |
| Tempo di riscaldamento | 5 minuti |
| Misura PM2.5 | |
| Portata | 0 ~ 400 μg/m3 |
| Risoluzione | 1μg/m3 |
| Tempo di risposta | <= 1 min. |
| Wi-Fi | |
| Distanza di trasmissione (LoS) | 50 metri (LOS) |
| Standard supportato | IEEE 802.11 b/g/n |
| Sensibilità RX | -95,7 dBm @ 1 DSSS, -74,0 dBm @ 54 OFDM |
| Potenza di uscita | 18 dBm @ 1 DSSS, 14,5 dBm @ 54 OFDM |
| Modalità | Infrastruttura e AP limitato |
| Crittografia | WEP, WPA e WPA2 |
| Antenna | 1 dBi (antenna PCB) |
| Uscita a relè | |
| Canali | 1 x Forma A, SPST 30 VDC @ 16 A o 250 VAC @ 16 A |
| Ethernet | |
| Porte | 10/100 Base-TX, RJ-45 a 8 pin x1 (Auto-negoziazione, MDI/MDIX automatico, indicatori LED) |
| Porte COM | |
| Porte | 1 x RS-485 1 x Ethernet |
| Velocità di trasmissione | 1200 ~ 115200 bps |
| Protocollo | DCON e Modbus/RTU (RS-485) Modbus TCP (Ethernet, Wi-Fi) MQTT (Ethernet) |
| Alimentazione | |
| Consumo | Non-PoE: 2,9 W (max.) PoE: 3,0 W (max.) |
| Alimentato tramite morsettiera | da +12 ~ +48 VDC |
| Meccanico | |
| Dimensioni (mm) | Ø 150 x 53 (Ø x H) |
| Installazione | Montaggio a soffitto/parete |
| Grado di protezione IP | IP20 |
| Ambiente | |
| Temperatura di esercizio | 0 ~ 50°C |
| Temperatura di stoccaggio | -30 ~ +75°C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
