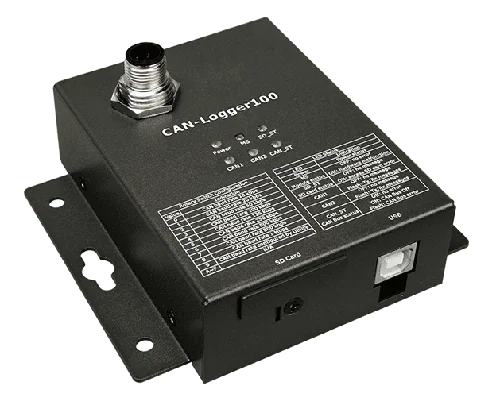

CAN-Logger100 Data Logger per Bus CAN a 1 porta con memorizzazione su SD
Data logger per bus CAN a 1 porta che marca temporalmente e memorizza i messaggi CAN su supporti SD/SDHC, con accesso tramite utility USB 2.0 e isolamento galvanico di 3 kV sulla porta CAN.
- Registra traffico CAN 2.0A e 2.0B conforme ISO 11898-2 su un'unica porta CAN M12 a 5 pin
- Marca temporalmente ogni messaggio con risoluzione di 10 us, memorizzato in formato binario
- Throughput di ricezione fino a 15000 fps per canale
- Velocità di trasmissione programmabile da 10 kbps a 1 Mbps con configurazione dei filtri di accettazione
- Memoria SD/SDHC: 4 GB di default, supporto fino a 32 GB; sovrascrive i dati quando è piena
- Isolamento galvanico di 3 kV sulla porta CAN (fotoaccoppiatore da 2500 Vrms lato CAN)
548,00 € per pezzo
| 1-9 pz | 548,00 € | |
|---|---|---|
| 10-30 pz | 520,00 € | −5 % |
| 31+ pz | 493,00 € | −10 % |
Info sui prodotti "CAN-Logger100 Data Logger per Bus CAN a 1 porta con memorizzazione su SD"
Il CAN-Logger100 CR registra il traffico di una rete CAN 2.0A/2.0B su un'unica porta CAN isolata, permettendo ai tecnici di acquisire l'attività del bus senza tenere un PC collegato per tutta la sessione. Ogni messaggio viene marcato temporalmente con una risoluzione di 10 us e scritto su scheda SD o SDHC in formato binario, pronto per l'analisi offline.
La registrazione è continua e il dispositivo si configura tramite un'utility fornita in dotazione, collegata alla porta USB 2.0 High Speed. L'utility può anche trasmettere e ricevere messaggi CAN, utile per verificare il comportamento dei nodi in fase di messa in servizio o di ricerca guasti. Il lato CAN dispone di una resistenza di terminazione da 120 Ω selezionabile tramite DIP switch, di una velocità di trasmissione programmabile da 10 kbps a 1 Mbps e della configurazione dei filtri di accettazione.
L'alloggiamento è in metallo e montabile a parete, con un intervallo di temperatura operativa da -25 ~ +75 °C. L'alimentazione può avvenire tramite USB o tramite una sorgente da +10 VDC a +30 VDC, adatta sia all'uso da banco sia alle installazioni fisse su rete CAN.
Applicazioni
- Raccolta ed elaborazione di dati da bus CAN
- Analisi e diagnostica di reti CAN
- Registrazione del traffico di messaggi CAN per un'analisi successiva
| Alloggiamento: | Metallo |
|---|---|
| Ingresso di alimentazione: | +10 VDC ~ +30 VDC o USB |
| Interfaccia: | CAN, USB 2.0 |
| Isolamento: | 3 kV galvanico (porta CAN) |
| Montaggio: | Montaggio a parete |
| Porte: | 1 |
| Protocollo: | CAN 2.0A/2.0B |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Data logger bus CAN |
Specifiche tecniche
| Data logger | |
|---|---|
| Trigger | Registrazione continua |
| Marca temporale | 10 us |
| Supporti di memorizzazione | Scheda SD, predefinita: 4GB, supporto max.: 32 GB |
| Formato file | Binario |
| Configurazione | Strumento di utilità |
| Modalità | Sovrascrittura quando lo spazio di archiviazione è pieno |
| Indicatori LED | |
| Stato | 1 x Alimentazione 1 x stato modulo 1 x stato SD 3 x stato CAN |
| USB | |
| Specifica | USB 2.0 alta velocità |
| Velocità di trasferimento | 480 Mbit/s, modalità High Speed |
| Connettore | 1 x USB (Tipo B) (porta di utilità) |
| Driver | Windows 7/8.1/10 integrato |
| CAN | |
| Porte | 1 |
| Specifica | ISO-11898-2, CAN 2.0A e CAN 2.0B |
| Velocità di trasmissione | 10 k ~ 1 M bps |
| Isolamento | 3000 VDC per DC-DC, 2500 Vrms per fotoaccoppiatore |
| Resistore di terminazione | Interruttore DIP per la resistenza di terminazione da 120 Ω |
| Filtro | Sì |
| Assegnazione dei pin | 1 x M12 maschio a 5 pin |
| Flusso dati | 15000 fps per Rx |
| Alimentazione | |
| Campo di ingresso | +10 VDC ~ +30 VDC o USB Power Delivery |
| Consumo | 2.5 W |
| Meccanico | |
| Involucro | Metallo |
| Dimensioni (mm) | 102 x 102 x 44 (W x L x H) |
| Installazione | Montaggio a parete |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -30 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
