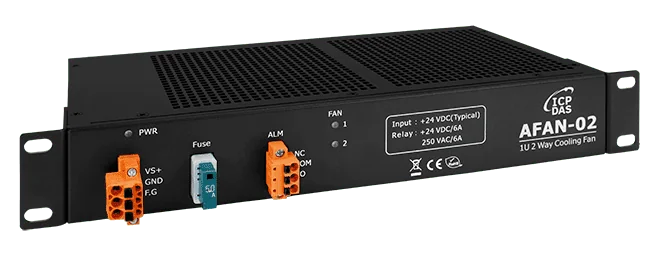

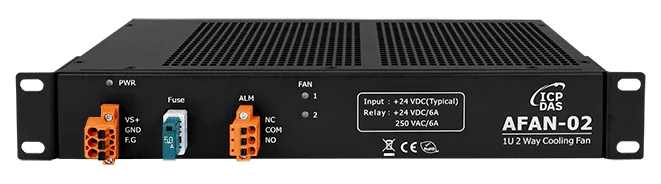

AFAN-02 Modulo ventola di raffreddamento 1U a 2 vie con allarme a relè
Modulo ventola di raffreddamento 1U per due ventole sostituibili a caldo, con LED di guasto per ogni ventola e uscita allarme a relè per guasto ventola o perdita di alimentazione. Alimentato a 24 VDC.
- Due moduli ventola sostituibili a caldo in un alloggiamento 1U
- LED di guasto individuale per ogni ventola, oltre a indicatori di alimentazione e stato
- Uscita di allarme a relè per qualsiasi guasto ventola o perdita di alimentazione
- Il guasto di una ventola non influisce sull'altra
- Protezione da sovratensione con fusibile da 5A sull'ingresso 24 VDC
- Portata dei contatti del relè 6A 250 VAC / 30 VDC
568,00 € per pezzo
| 1-9 pz | 568,00 € | |
|---|---|---|
| 10-30 pz | 540,00 € | −5 % |
| 31+ pz | 511,00 € | −10 % |
Info sui prodotti "AFAN-02 Modulo ventola di raffreddamento 1U a 2 vie con allarme a relè"
AFAN-02 CR è un modulo ventola di raffreddamento 1U a due vie che mantiene le apparecchiature entro i propri limiti di temperatura grazie a una circolazione d'aria attiva. Accetta due moduli ventola, quindi un'unità guasta può essere sostituita mentre il sistema continua a funzionare.
Ogni ventola dispone di un LED di guasto dedicato, e l'uscita di allarme a relè segnala un guasto della ventola o la perdita di alimentazione. Un guasto in una ventola non influisce sull'altra, e un fusibile da 5A con protezione da sovratensione protegge l'alimentazione a 24 VDC.
- L'uscita di allarme a relè segnala al sistema di monitoraggio remoto il guasto della ventola o la perdita di alimentazione
- Montato a parete, il dispositivo è adatto a piccoli armadi server
Applicazioni
- Raffreddamento per piccoli armadi server
| Ingresso di alimentazione: | 24 VDC ±10% |
|---|---|
| Montaggio: | Montato a parete |
| Temperatura di esercizio: | -10 ~ +70 °C |
| Tipo di prodotto: | Modulo ventola di raffreddamento |
| Uscite a relè: | 1 |
Specifiche tecniche
| Protezione EMS | |
|---|---|
| EFT (IEC 61000-4-4) | ±500 V per segnale, ±1 kV per alimentazione |
| ESD (IEC 61000-4-2) | ±4 kV a contatto, ±8 kV in aria |
| Sovratensione (IEC 61000-4-5) | ±1 kV per linea di alimentazione |
| Indicatori LED | |
| Stato | 1 LED come indicatore di alimentazione e 2 LED come indicatore di stato |
| Uscita a relè | |
| Caratteristiche dei contatti | 6A 250 VAC /30 VDC |
| Tempo di intervento | ≦8ms |
| Tempo di rilascio | ≦4ms |
| Durata elettrica | 3 x 10^4 operazioni. (Condizioni di prova: carico resistivo, 85℃, 1 s on, 9 s off) |
| Durata meccanica | 1 x 10^7 op. |
| Alimentazione | |
| Campo di ingresso | 24 VDC±10% |
| Consumo | 5,76 W (0,24 A @ 24 VDC) |
| Meccanico | |
| Dimensioni (mm) | 299 x 144 x 45 mm |
| Installazione | Montato a parete |
| Ambiente | |
| Temperatura di esercizio | -10℃ ~ +70℃ |
| Temperatura di stoccaggio | -30℃ ~ +80℃ |
| Umidità | 10 al 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
Login
Accessori

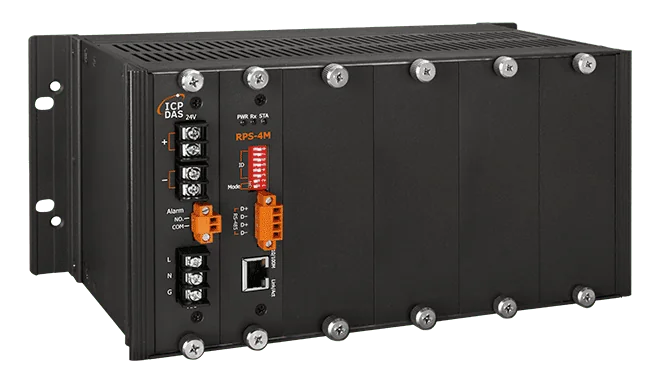

RPS-4M CR è un modulo di comunicazione per alimentazione ridondante a 4 slot che combina il backup di alimentazione N+1 con il monitoraggio remoto dei moduli di alimentazione ospitati. Ogni slot accetta un modulo di alimentazione da 100 W e, quando sono installati quattro moduli, l'unità può erogare la potenza nominale di tre, così il guasto di un singolo modulo non interrompe l'alimentazione. La corrente di carico viene ripartita uniformemente tra i moduli, evitando un'usura prematura di una singola unità.I moduli di alimentazione sono sostituibili a caldo, quindi un'unità guasta può essere sostituita senza spegnere il sistema. La diagnostica integrata riporta temperatura, corrente di uscita, stato e tempo di utilizzo di ciascun modulo, mentre un'uscita di allarme a relè segnala il guasto di un modulo alle apparecchiature esterne. I dati diagnostici possono essere letti da un sistema di supervisione tramite RS-485 o Ethernet.La comunicazione utilizza Modbus RTU slave sulla porta RS-485 e Modbus TCP server con web server integrato sulla porta Ethernet 10/100Base-TX. Gli ingegneri possono impiegare il modulo nelle architetture ridondanti ICP DAS, che coprono la ridondanza di I/O, controllore, anello Ethernet e HMI.ApplicazioniAlimentazione ridondante per sistemi di acquisizione dati I/ORidondanza del controllore per il controllo di programmaRidondanza della comunicazione su anello EthernetRidondanza HMI per visualizzazione e registrazione delle informazioniMonitoraggio remoto dello stato dei moduli di alimentazione in quadri di controllo industriali
