uPAC-7186PEX-G Sterownik PAC Ethernet z PoE, CPU 80186 80 MHz i MiniOS7
Kieszonkowy programowalny sterownik automatyki Ethernet z portami RS-232 i RS-485, oprogramowaniem MiniOS7 i zasilaniem IEEE 802.3af Class 1 Power over Ethernet, w szarej obudowie.
- 16-bitowy procesor klasy 80186 taktowany 80 MHz, działający pod kontrolą środowiska MiniOS7
- Programowanie w języku C z użyciem zestawów narzędzi programistycznych ICP DAS
- 1 x port 10/100 Base-TX Ethernet, 1 x port szeregowy RS-232 i 1 x RS-485 do 115200 bps
- PoE zgodnie z IEEE 802.3af Class 1 przez standardowy kabel kategorii 5 lub zasilanie wejściem +12 do 48 VDC
- 512 KB pamięci flash, 512 KB SRAM, 16 KB EEPROM i 31-bajtowa pamięć NVRAM
- Magistrala rozszerzeń I/O obsługująca jedną płytkę X-board
333,00 € za sztukę
| 1-9 szt. | 333,00 € | |
|---|---|---|
| 10-30 szt. | 316,00 € | −5 % |
| 31+ szt. | 299,00 € | −10 % |
Informacje dot. produktu "uPAC-7186PEX-G Sterownik PAC Ethernet z PoE, CPU 80186 80 MHz i MiniOS7"
uPAC-7186PEX-G to programowalny sterownik automatyki o wymiarach kieszonkowych, oparty na procesorze klasy 80186 taktowanym zegarem 80 MHz. Działa pod kontrolą środowiska MiniOS7 i może być programowany w języku C, co czyni go odpowiednim do podłączania urządzeń szeregowych do sieci Ethernet i Internet bez stosowania oddzielnej bramy.
Urządzenie wyposażono w jeden port 10/100 Base-TX Ethernet oraz jeden port RS-232 i jeden RS-485, z prędkościami transmisji szeregowej do 115200 bps. Zasilanie może być pobierane z kabla Ethernet zgodnie z IEEE 802.3af Class 1 Power over Ethernet, przy użyciu standardowego kabla kategorii 5 z przełącznika PoE, lub dostarczane z wejścia +12 do 48 VDC. Magistrala rozszerzeń I/O umożliwia podłączenie jednej płytki X-board w celu dodania funkcji analogowych, cyfrowych lub szeregowych.
Ta wersja w szarej obudowie przeznaczona jest do montażu na szynie DIN w zakresie temperatur pracy od -25 do +75 °C. Wbudowana pamięć obejmuje 512 KB pamięci flash, 512 KB pamięci SRAM i 16 KB pamięci EEPROM, a w wyposażeniu znajdują się także watchdog i zegar czasu rzeczywistego.
Zastosowania
- Integracja urządzeń szeregowych z komunikacją Ethernet i Internet
- Komunikacja Modbus z oprogramowaniem SCADA
- Rozproszona automatyka i akwizycja danych z układami sterowania montowanymi na szynie DIN
| Interfejs: | Ethernet, RS-232, RS-485 |
|---|---|
| Montaż: | Szyna DIN |
| Obudowa: | Szara obudowa |
| Porty: | 3 |
| Protokół: | Modbus |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | PAC |
| Wejście zasilania: | +12 ~ 48 VDC |
| PoE: | IEEE 802.3af klasa 1 |
Dane techniczne
| Oprogramowanie | |
|---|---|
| OS | MiniOS7 |
| Rozwój | Język C |
| Moduł CPU | |
| CPU | 80186 lub kompatybilny, 16-bitowy i 80 MHz |
| 64-bitowy sprzętowy numer seryjny | Tak |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 bajtów |
| SRAM | 512 KB |
| Zegar czasu rzeczywistego | Podaje sekundy, minuty, godziny, dzień tygodnia, miesiąc, rok |
| Timer Watchdog | Tak |
| Wskaźniki LED | |
| Status | 1 x System/PoE |
| Rozszerzenie I/O | |
| Typ I/O | Płytka X |
| Ethernet | |
| Porty | 1 x RJ-45, 10/100 Base-TX |
| Porty COM | |
| Porty | 1 x RS-232 1 x RS-485 |
| Prędkość transmisji | 115200 bps maks. |
| Zasilanie | |
| Zakres wejściowy | +12 ~ 48 VDC |
| Pobór mocy | 1.5 W |
| Zasilanie z PoE | IEEE 802 3af, klasa 1 |
| Mechaniczne | |
| Wymiary (mm) | 72 x 123 x 35 (W x H x D) |
| Instalacja | Montaż na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -40 ~ +80 °C |
| Wilgotność | 5 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
Zaloguj się
Podobne produkty
Model uPAC-7186PEXD-G to kompaktowy programowalny sterownik automatyki (PAC) dla inżynierów, którzy chcą podłączyć urządzenia szeregowe do sieci Ethernet bez budowy pełnego systemu PLC. Łączy procesor zgodny z 80186, taktowany zegarem 80 MHz, z wbudowaną platformą MiniOS7, dzięki czemu kod aplikacji napisany w języku C może być uruchamiany bezpośrednio na sterowniku.Łączność opiera się na jednym porcie Ethernet 10/100 Base-TX oraz dwóch portach szeregowych: RS-232 i RS-485. Dwa bezpotencjałowe wejścia cyfrowe i dwa wyjścia cyfrowe typu open-collector obsługują proste sygnały dyskretne, a interfejs magistrali rozszerzeń I/O pozwala podłączyć jedną płytkę X-board, dodającą kolejne funkcje wejścia/wyjścia. Zasilanie może pochodzić ze źródła PoE przez standardowy kabel kategorii 5 lub z zasilacza +12 ~ 48 VDC.Urządzenie wyposażono w 5-cyfrowy wyświetlacz LED 7-segmentowy, diodę LED stanu systemu/PoE, zegar czasu rzeczywistego, watchdog oraz 64-bitowy sprzętowy numer seryjny. Przeznaczone jest do montażu na szynie DIN i pracuje w zakresie temperatur od -25 do +75 °C.ZastosowaniaDodanie łączności Ethernet i Internet do urządzeń szeregowychKomunikacja Modbus z oprogramowaniem SCADARozproszone sterowanie lokalne z rozszerzeniem I/O montowanym na szynie DINZdalne zbieranie danych w środowiskach przemysłowych zasilanych przez PoE

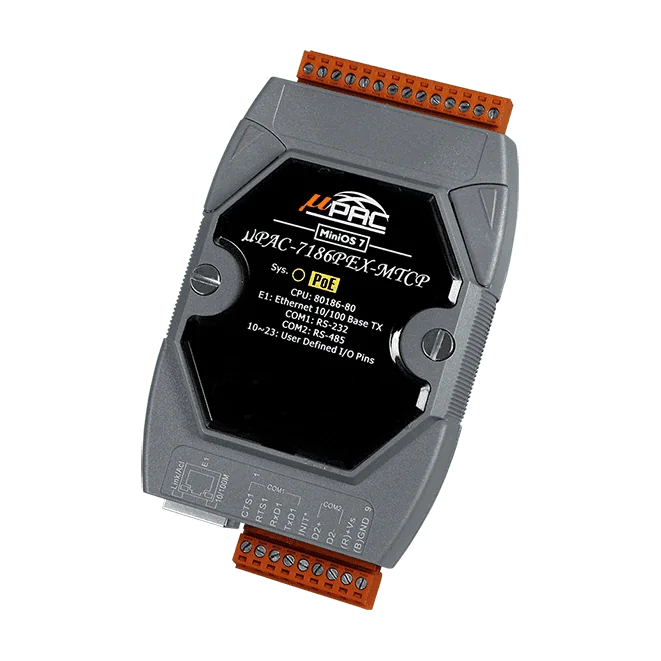

uPAC-7186PEX-MTCP-G to programowalna brama o wymiarach kieszonkowych, która włącza urządzenia szeregowe RS-232 i RS-485 do sieci Ethernet. Konwertuje żądania Modbus TCP z oprogramowania SCADA lub HMI na ramki Modbus RTU lub Modbus ASCII dla urządzeń podłączonych do jej portów szeregowych.Urządzenie jest zasilane przez kabel Ethernet zgodnie z IEEE 802.3af Class 1 PoE, dzięki czemu może być zasilane bezpośrednio z przełącznika PoE. System operacyjny MiniOS7 oraz zestawy narzędzi programistycznych w języku C pozwalają inżynierom dodawać własną logikę integracyjną, a magistrala rozszerzeń I/O obsługuje jedną płytkę X-board dla dodatkowych funkcji.Przyrostek -G w kodzie zamówieniowym oznacza wersję z szarą obudową. Urządzenie montowane jest na szynie DIN i przeznaczone do pracy w temperaturze otoczenia od -25 do +75 °C.ZastosowaniaIntegracja szeregowych urządzeń Modbus RTU lub ASCII z sieciami EthernetKomunikacja Modbus z oprogramowaniem SCADA i HMIDodanie łączności Ethernet do urządzeń szeregowych w szafach na szynie DIN

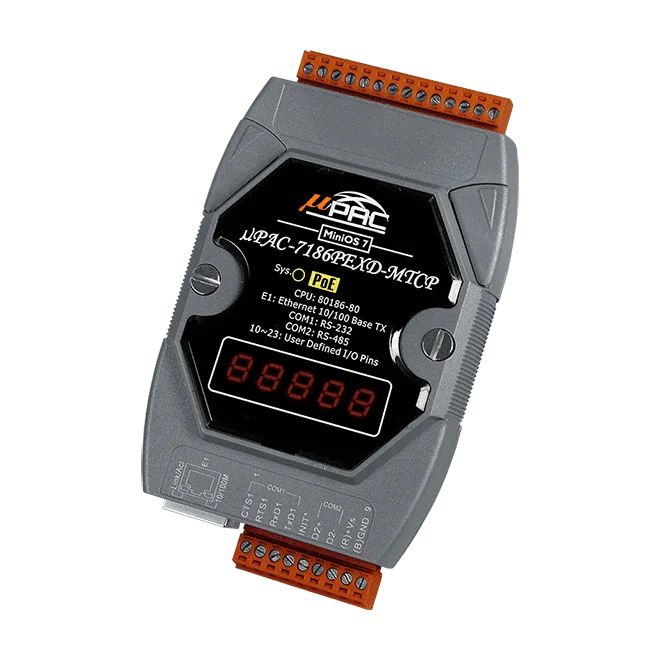

Bramka uPAC-7186PEXD-MTCP-G łączy szeregowe urządzenia Modbus z sieciami Ethernet. Działa jako bramka Modbus TCP na Modbus RTU lub Modbus ASCII, dzięki czemu systemy SCADA i HMI obsługujące Modbus mogą komunikować się z urządzeniami RS-232 i RS-485 przez jedno połączenie RJ-45.Zasilanie może być doprowadzone kablem Ethernet za pomocą Power over Ethernet, przy użyciu standardowego kabla kategorii 5 z przełącznika PoE, co eliminuje potrzebę osobnego lokalnego źródła zasilania w miejscu instalacji. Urządzenie pracuje pod kontrolą wbudowanego systemu operacyjnego MiniOS7 i może być programowane w języku C za pomocą zestawów narzędzi programistycznych ICP DAS, w tym bibliotek Xserver, VxComm i Modbus.Magistrala rozszerzeń I/O obsługuje jeden moduł X-board, dodający funkcje takie jak wejścia/wyjścia cyfrowe, analogowe lub licznik/timer. Ten wariant w szarej obudowie jest wyposażony we wyświetlacz LED 7-segmentowy i przeznaczony do montażu na szynie DIN w zakresie temperatur pracy od -25 do +75 °C.ZastosowaniaPodłączanie urządzeń Modbus RTU lub Modbus ASCII z portami RS-232 i RS-485 do systemów SCADA i HMI przez EthernetDodawanie węzłów bramek zasilanych przez PoE do istniejącej infrastruktury EthernetRozszerzanie sterownika o jeden moduł X-board z dodatkowymi funkcjami I/O
