R-9028CH Redundantny moduł wyjść prądowych 4~20mA, 8 kanałów, master HART

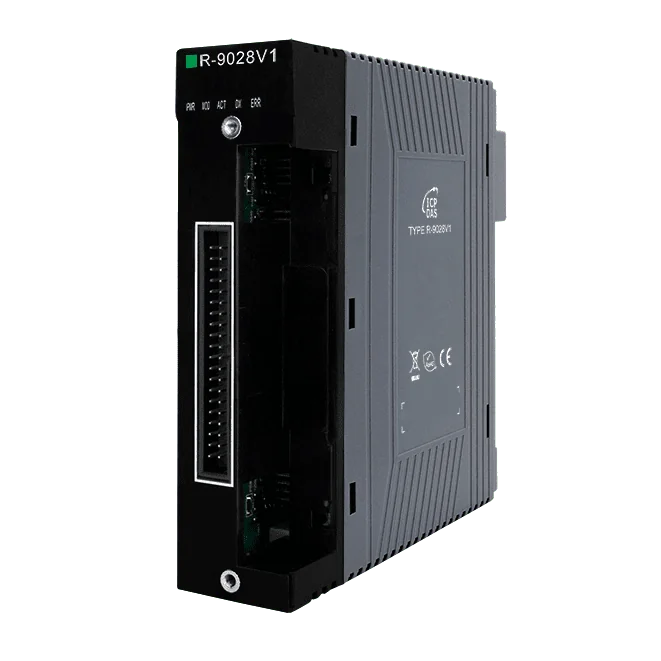

Moduł R-9028V1 to 8-kanałowy moduł wyjść analogowych napięciowych dla redundantnego systemu wejść/wyjść RIO-98x0. Każdy kanał jest izolowany galwanicznie, dzięki czemu wyjścia nie wpływają na siebie nawzajem, a każdy z nich można ustawić na zakres 1~5 V lub ±10 V. Moduł przeznaczony jest dla inżynierów potrzebujących precyzyjnych sygnałów sterujących do siłowników, napędów i stanowisk testowych pracujących w zakłóconym środowisku przemysłowym.Dokładność wyjścia wynosi ±0,05% FSR, a za jej zapewnienie odpowiada 16-bitowy przetwornik C/A. Wartość po włączeniu zasilania oraz wartość bezpieczna określają stan wyjść podczas uruchamiania lub w stanach awaryjnych, a zabezpieczenie przed zwarciem chroni okablowanie kanałów. Stan modułu oraz kanałów sygnalizowany jest diodami LED, w tym alarmami wysokiego i niskiego poziomu kanału.Moduł wymaga płytki zaciskowej do podłączenia okablowania terenowego, a jako typ wejść/wyjść wskazano RDB-S09 lub RDB-D09. Ponieważ moduł obsługuje redundancję, system może nadal pracować w przypadku awarii pojedynczego modułu wejść/wyjść, przy czasie przełączenia redundancji poniżej 1 ms.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowa w zakładach produkcyjnychAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

Moduł R-9015 CR to 12-kanałowy wejściowy moduł pomiaru temperatury RTD przeznaczony do nadmiarowego systemu we/wy RIO-98x0. Obsługuje czujniki Pt100, JPt100 i Pt1000, z dokładnością pomiaru ±0,05% FSR oraz 16-bitowym przetwornikiem A/C. Zakresy pomiarowe i przesunięcia temperatury można ustawiać indywidualnie dla każdej aplikacji, a alarmy wysokiej i niskiej temperatury natychmiast sygnalizują nieprawidłowe wartości na kanałach.Kontrola integralności okablowania działa na dwóch poziomach. Moduł wykrywa rozłączenie kanałów, a także odłączenie płytki zaciskowej. Moduł R-9015 CR należy stosować z płytką zaciskową RDB-S03 lub RDB-D03, aby podłączyć sygnały z obiektu. Zasilanie i magistrala backplane są izolowane galwanicznie napięciem 3000 VDC, co pomaga ograniczać zakłócenia w środowisku przemysłowym.Obsługiwana jest redundancja, dzięki czemu system może nadal pracować w przypadku awarii pojedynczego modułu we/wy, a czas przełączenia redundantnego wynosi poniżej 1 ms. Ta wersja jest zgodna z dyrektywą RoHS i stanowi wariant 12-kanałowego modułu wejściowego RTD.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowa w zakładach produkcyjnychAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

R-9017C1H CR to moduł wejść analogowych z obsługą redundancji, przeznaczony dla inżynierów, którzy potrzebują ośmiu wejść prądowych izolowanych kanałowo z dostępem do urządzeń HART. Każdy kanał przyjmuje sygnały 4~20 mA i mierzy do 0~24 mA, obejmując pasmo przesterowania ±25%, z rozdzielczością 16 bitów i dokładnością ±0,05% FSR.Wbudowana komunikacja master HART pozwala modułowi bezpośrednio odczytywać informacje o urządzeniach HART, a topologia HART jest ustawiona na master w konfiguracji monodrop (punkt-punkt). Zasilanie pętli kanałowej 28 VDC upraszcza okablowanie w terenie, a moduł sygnalizuje na diodach LED i w diagnostyce stany alarmów wysokiego/niskiego poziomu kanału oraz przerwania przewodu.Moduł musi być używany z płytą zaciskową RDB-S09 lub RDB-D09 i wykrywa odłączenie płyty zaciskowej, co pomaga utrzymać niezawodność okablowania. W ramach konstrukcji redundancji RIO-98x0 system może nadal pracować w przypadku awarii pojedynczego modułu I/O, a czas przełączenia wynosi poniżej 1 ms. Przyrostek CR oznacza wersję zgodną z RoHS.ZastosowaniaAutomatyka budynkowaAutomatyka produkcjiAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

R-9017C2H to 16-kanałowy moduł wejść prądowych dla redundantnego systemu wejść/wyjść RIO-98x0. Przyjmuje sygnały 4~20 mA z możliwością przesterowania ±25%, mierzy w zakresie od 0 do 24 mA i przetwarza każdy kanał w przetworniku A/C 16-bitowym z częstotliwością 10 próbek na sekundę na kanał.Inżynierowie najczęściej wybierają ten moduł tam, gdzie odczyt urządzeń polowych HART ma odbywać się równolegle z sygnałami procesowymi. Wbudowany master HART zapewnia dostęp do informacji o urządzeniach HART w topologii monodrop (punkt-punkt). Wykrywanie rozłączenia kanału i płyty zaciskowej pomaga potwierdzić integralność okablowania, a diody LED przy każdym kanale sygnalizują alarmy wysokie/niskie oraz przerwania linii.Moduł wymaga zewnętrznej płyty zaciskowej do okablowania terenowego, obsługiwanej przez opcjonalne moduły rozszerzeń wejść/wyjść RDB-S01 i RDB-D01. Konstrukcja redundancji utrzymuje pracę systemu w przypadku awarii pojedynczego modułu wejść/wyjść, a czas przełączenia jest krótszy niż 1 ms. Izolacja 3000 VDC między zasilaniem a magistralą backplane pomaga ograniczać zakłócenia w środowisku przemysłowym. Kod zamówieniowy R-9017C2H CR oznacza wersję zgodną z RoHS.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalna konserwacjaZdalna diagnostykaSprzęt testowy
