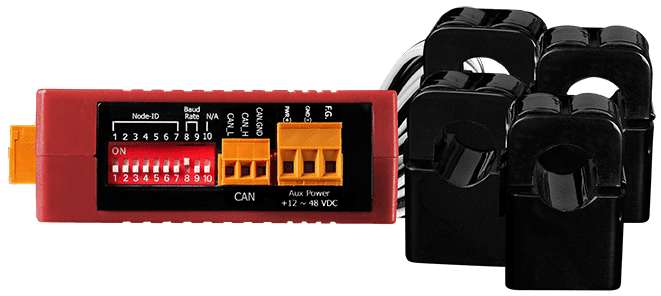

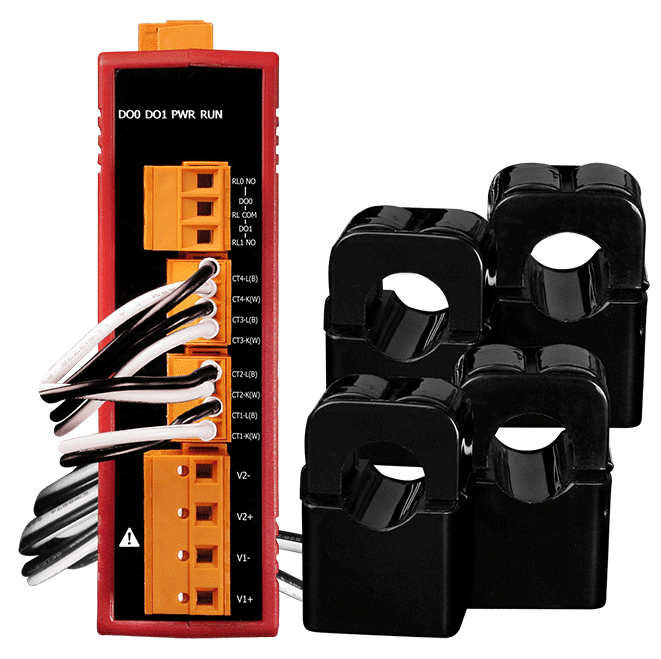

PM-3114-240P-CPS CANopen jednofazowy miernik mocy, 4 obwody, przekładnik 200 A

PM-3114-100P-CPS CR to kompaktowy miernik mocy montowany na szynie DIN, służący do monitorowania energii w obwodach jednofazowych przez CANopen. Mierzy prawdziwą wartość skuteczną napięcia i prądu oraz raportuje moc czynną, pozorną i bierną, energię, współczynnik mocy i częstotliwość, aktualizowane co sekundę, dzięki czemu inżynierowie mogą śledzić zużycie monitorowanych urządzeń podczas ich pracy.Ten wariant jest dostarczany z czterema przekładnikami prądowymi typu zaciskowego 60 A, każdy o średnicy wewnętrznej 10 mm i przewodzie przyłączeniowym 4 m. Zakres prądu wejściowego wynosi 0,05 A do 60 A, a wejście napięciowe przyjmuje 10 do 300 V AC. Miernik obsługuje cztery niezależne obwody jednofazowe oraz dwa przekaźnikowe wyjścia mocy typu Form A, które mogą sterować syrenami lub lampami w celu sygnalizacji alarmów.Urządzenie sprawdza się w monitorowaniu generatorów, w rozdzielnicach i systemach dystrybucji oraz w projektach zarządzania energią, gdzie montaż przekładników zaciskowych bez rozłączania przewodów stanowi zaletę. Dokładność pomiaru mocy czynnej W wynosi lepiej niż 0,5% przy PF=1.ZastosowaniaMonitorowanie generatorówSystemy dystrybucji w rozdzielnicachZarządzanie energią

Miernik PM-3114-160P-CPS CR monitoruje jednocześnie cztery jednofazowe obwody, dostarczając w czasie rzeczywistym odczyty napięcia, prądu, mocy i energii dla każdego obwodu. W komplecie znajdują się cztery nakładane przekładniki prądowe 100 A o średnicy otworu 16 mm i przewodach doprowadzających 4 m, co upraszcza montaż na istniejących przewodach.Pomiary obejmują napięcie i prąd True RMS, moc czynną, pozorną i bierną oraz energię, współczynnik mocy i częstotliwość, odświeżane co sekundę. Dane są dostępne przez CANopen, a prędkość transmisji wybiera się przełącznikiem DIP spośród 125 k (domyślnie), 250 k, 500 k i 1 M. Dwa wyjścia przekaźnikowe mocy typu Form A mogą sterować syrenami lub lampami sygnalizacji alarmowej.Miernik przyjmuje wejście 10 ~ 300 VAC i jest zasilany napięciem +12 ~ 48 VDC. Jego plastikowa obudowa montowana jest na szynie DIN, a urządzenie pracuje w zakresie temperatur od -20 do +70 °C, co czyni je odpowiednim do monitorowania generatorów i systemów dystrybucji w rozdzielnicach.ZastosowaniaMonitorowanie generatorówSystemy dystrybucji w rozdzielnicachZarządzanie energią

PM-3112-100P-CPS CR to dwuobwodowy jednofazowy miernik energii z interfejsem CANopen, przeznaczony dla inżynierów potrzebujących danych elektrycznych w czasie rzeczywistym z urządzenia montowanego na szynie DIN. Każdy obwód korzysta z nakładanego przekładnika prądowego 60 A o średnicy otworu 10 mm i przewodzie 4 m, dzięki czemu urządzenie można zamontować na istniejących przewodach bez rozłączania obciążenia.Miernik rejestruje prawdziwą wartość skuteczną (True RMS) napięcia i prądu, moc czynną, pozorną i bierną, odpowiadające im wartości energii, współczynnik mocy oraz częstotliwość, aktualizowane co sekundę. Dokładność pomiaru mocy wynosi lepiej niż 0,5% przy PF=1, a wejście pomiarowe przyjmuje napięcie 10 ~ 300 V przy 50/60 Hz, przy zakresie prądowym 0,05 A ~ 60 A dla tego przekładnika.Komunikacja odbywa się przez CANopen z prędkością 125 k (domyślnie), 250 k, 500 k lub 1 M, wybieraną przełącznikiem DIP. Dwa wyjścia przekaźnikowe mocy typu Form A o obciążalności 5 A @ 250 VAC lub 30 VDC mogą sterować syreną lub lampkami sygnalizacyjnymi dla komunikatów alarmowych. Obudowa z tworzywa sztucznego ma wymiary 33 x 127 x 100 mm (szer. x dł. x wys.) i pracuje w zakresie temperatur -20 ~ +70 °C.ZastosowaniaMonitorowanie generatorówSystemy dystrybucji rozdzielnicZarządzanie energią

PM-3112-160P-CPS CR to miernik mocy montowany na szynie DIN, który w czasie rzeczywistym podaje zużycie energii elektrycznej dla dwóch niezależnych obwodów jednofazowych przez CANopen. Każdy obwód ma własne napięcie odniesienia, dzięki czemu jedno urządzenie może obsłużyć dwa zasilania w kompaktowej obudowie.Ten wariant wyposażono w dwa zaciskowe przekładniki prądowe 100 A o średnicy otworu 16 mm i przewodach 4 m, co ułatwia montaż na istniejących przewodach. Wejście napięciowe przyjmuje 10 ~ 300 VAC, a dwa wyjścia przekaźnikowe typu Form A o obciążalności 5 A @ 250 VAC lub 30 VDC mogą sterować syrenami lub lampkami w sygnalizacji alarmowej.Pomiar Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh, współczynnika mocy i częstotliwościAktualizacja danych co sekundęPrzeznaczenie do obwodów generatorów, rozdzielnic i sieci dystrybucyjnychZastosowaniaMonitoring generatorówSystemy dystrybucji w rozdzielnicachZarządzanie energią
