PCIe-S148 Karta szeregowa PCI Express, 8 portów RS-422/485

VXC-148U CR dodaje do komputera osiem portów szeregowych RS-422/485 dzięki jednej uniwersalnej karcie PCI. Każdy port posiada własny sprzętowy bufor FIFO o pojemności 256 bajtów, który pomaga buforować dane przychodzące i wychodzące, gdy komputer nadrzędny jest zajęty, a prędkości transmisji wynoszą od 50 do 115200 bps przy pracy w trybie pełnego dupleksu.Karta sprawdza się u inżynierów, którzy muszą podłączyć do jednego komputera kilka urządzeń szeregowych, takich jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki i aparatura pomiarowa. Numery portów COM mogą być przydzielane automatycznie przez sterownik lub wybierane programowo, co upraszcza integrację z istniejącymi aplikacjami. Krótka konstrukcja karty oraz obsługa magistrali PCI 3,3 V/5 V poszerzają zakres systemów nadrzędnych, w które karta może zostać zainstalowana.Każde urządzenie dostarczane jest z jednym złączem D-Sub CA-PC62M. Gniazdo żeńskie DB-62 przenosi sygnały portów, a przyporządkowanie wyprowadzeń dla RS-422 i RS-485 zostało udokumentowane w specyfikacji. Opcje bitów danych, parzystości i bitów stopu obejmują najczęściej stosowane formaty ramek szeregowych.ZastosowaniaMaszyny przemysłoweAutomatyka budynkowaUrządzenia gastronomiczneSprzęt laboratoryjny i badawczyKomunikacja przemysłowa

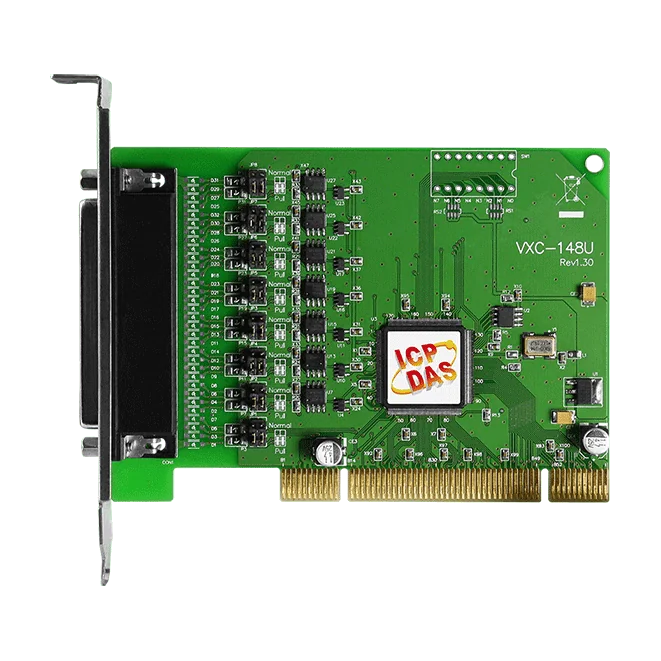

VXC-148U/D2 CR to uniwersalna karta komunikacji szeregowej PCI, która dodaje do komputera osiem portów RS-422/485. Każdy port posiada własny 256-bajtowy sprzętowy bufor FIFO i obsługuje komunikację full-duplex z prędkością do 115200 bps, dzięki czemu sprawdza się w zastosowaniach, gdzie inżynierowie potrzebują wielu łączy szeregowych z jednego gniazda PCI.Karta obsługuje sygnalizację magistrali PCI zarówno 3,3 V, jak i 5 V, a numery portów COM może przydzielać automatycznie lub pozwalać na ich wybór za pomocą oprogramowania. Krótka konstrukcja karty ułatwia montaż w kompaktowych komputerach. Typowe urządzenia peryferyjne to czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki i aparatura pomiarowa.Najważniejsze parametryZłącze: gniazdo żeńskie DB-62, w standardowej ofercie dostarczane z łącznikiem D-Sub CA-PC62MPrędkość transmisji: 50 - 115200 bpsBity danych: 5, 6, 7, 8; bity stopu: 1, 1,5, 2Parzystość: brak, parzysta, nieparzysta, mark, spacePobór mocy: 120 mA przy 5 VOpis w cenniku dla tego kodu zamówieniowego wskazuje kabel CA-9-6210 zamiast łącznika CA-PC62M, dlatego przed zamówieniem należy sprawdzić dołączone akcesoria pod kątem wymagań dotyczących okablowania.ZastosowaniaMaszyny przemysłoweAutomatyka budynkowaUrządzenia gastronomiczneSprzęt laboratoryjny i badawczyKomunikacja przemysłowa

PCIe-S148/D2 CR dodaje do komputera osiem portów szeregowych RS-422/485 poprzez pojedyncze gniazdo PCI Express x1. Każdy port posiada własny sprzętowy bufor FIFO o pojemności 256 bajtów i obsługuje komunikację full-duplex z prędkością do 921600 bps, dzięki czemu sprawdza się u inżynierów potrzebujących kilku łączy szeregowych na jednym hoście bez polegania na wbudowanych portach COM.Numery portów COM mogą być przydzielane automatycznie przez sterownik lub wybierane programowo, gdy wymagany jest stały schemat numeracji. Karta ma skróconą konstrukcję i jest dostarczana z kablem CA-9-6210, który odróżnia ten kod zamówieniowy od wariantu z złączem D-Sub CA-PC62M.Typowe urządzenia docelowe to czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki i przyrządy pomiarowe, a także komputery i inne urządzenia wyposażone w port RS-422/485.ZastosowaniaMaszyny przemysłoweAutomatyka budynkowaUrządzenia gastronomiczneSprzęt laboratoryjny i badawczyKomunikacja przemysłowa

Karta PCIe-S142i CR dodaje dwa porty szeregowe do gniazda PCI Express x1, zapewniając inżynierom praktyczny sposób podłączenia wielu urządzeń RS-422 lub RS-485 do przemysłowego komputera PC. Każdy port można skonfigurować jako RS-485 do pracy półdupleksowej lub RS-422 do pracy dupleksowej pełnej, a kierunek transmisji w RS-485 jest przełączany automatycznie.Wersja i izoluje linie danych każdego portu za pomocą optoizolatorów o wytrzymałości 3000 VDC, co pomaga ograniczyć problemy z pętlami masy i napięciem współbieżnym oraz chroni komputer hosta przed przepięciami po stronie urządzeń polowych. Wbudowana ochrona ESD o wartości ±4 kV dodatkowo zabezpiecza wrażliwe układy przed wyładowaniami elektrostatycznymi.Dwa złącza DB9 male, z wyprowadzeniami dla sygnalizacji RS-422 i RS-485Sprzętowy bufor FIFO 256 bajtów na każdym porcie, prędkości transmisji od 300 do 921600 bpsSterowniki dostarczane dla systemów Windows i LinuxZastosowaniaMaszyny przemysłoweAutomatyka budynkowaUrządzenia gastronomiczneSprzęt laboratoryjny i badawczyKomunikacja przemysłowa
