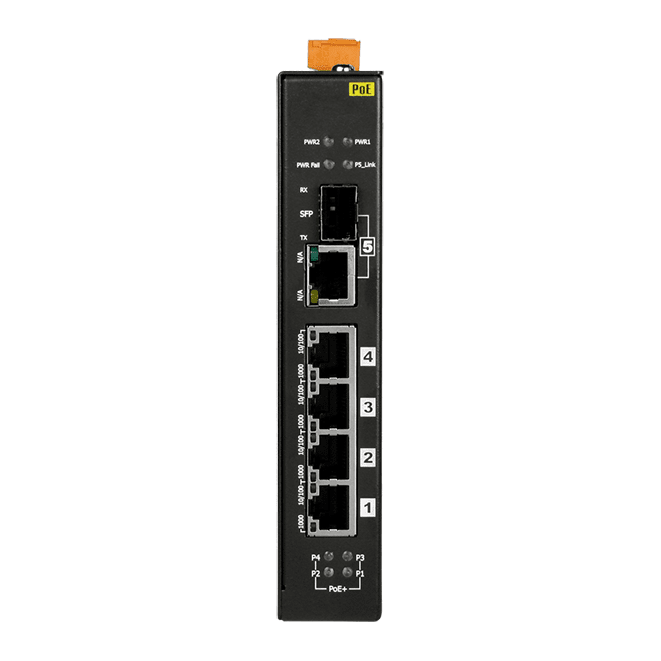

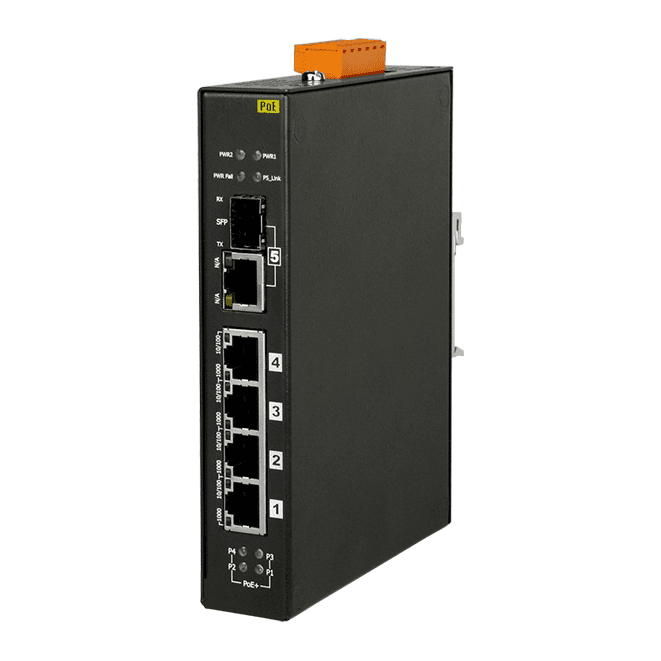

NSM-205GP Niezarządzalny przełącznik Ethernet Gigabit PoE+, 4-portowy PSE z portem SFP combo
Niezarządzalny przełącznik Gigabit Ethernet 5-portowy z czterema portami PoE+ PSE zgodnymi z IEEE 802.3af/at, do 30 W na port, jednym portem RJ-45/SFP combo i dwoma wejściami zasilania +18 ~ +55 VDC.
- Cztery porty PoE/PoE+ PSE w pełni zgodne z IEEE 802.3af/at, do 30 W na kanał
- Technologia podwyższania napięcia utrzymuje pełne napięcie PSE na wszystkich portach PoE przy zasilaniu z przemysłowego źródła 24 V
- Cztery porty 10/100/1000Base-T RJ-45 oraz jeden port RJ-45/SFP combo do uplinku światłowodowego lub miedzianego
- Przełączanie store-and-forward z szybkością łącza, tablica MAC 8 K i przepustowość pamięci 10 Gb/s
- Ramki jumbo do 10 K przy 1000M oraz sterowanie przepływem IEEE 802.3x
- Redundantne wejścia zasilania +18 ~ +55 VDC z ochroną przed odwrotną polaryzacją oraz wyjście alarmowe przekaźnikowe o obciążalności 1 A @ 30 VDC
461,00 € za sztukę
| 1-9 szt. | 461,00 € | |
|---|---|---|
| 10-30 szt. | 438,00 € | −5 % |
| 31+ szt. | 415,00 € | −10 % |
Informacje dot. produktu "NSM-205GP Niezarządzalny przełącznik Ethernet Gigabit PoE+, 4-portowy PSE z portem SFP combo"
Przełącznik NSM-205GP to niezarządzalny przełącznik Gigabit Ethernet, który łączy cztery porty PoE+ z przygotowanym do pracy z światłowodem portem uplink. Dzięki temu jeden przemysłowy zasilacz może dostarczać zarówno dane, jak i zasilanie do pobliskich urządzeń. Porty 1-4 pełnią rolę urządzenia zasilającego (PSE) i dostarczają do 30 W na kanał do urządzeń zasilanych zgodnych z IEEE 802.3af/at.
Technologia podwyższania napięcia zapewnia pełne napięcie PSE na każdym porcie PoE, gdy przełącznik zasilany jest z przemysłowego źródła 24 V. Ułatwia to zasilanie standardowych urządzeń umieszczonych na dalszym końcu szafy lub maszyny. Dwa redundantne wejścia zasilania +18 ~ +55 VDC z ochroną przed odwrotną polaryzacją oraz wyjście alarmowe przekaźnikowe zwiększają odporność części zasilającej instalacji.
- Przeznaczenie do scentralizowanej dystrybucji PoE w kompaktowych szafach sterowniczych i obudowach maszyn
- Przełączanie store-and-forward z tablicą MAC 8 K oraz obsługą ramek jumbo do 10 K przy 1000M
Zastosowania
- Scentralizowana dystrybucja zasilania PoE do urządzeń zasilanych zgodnych z IEEE 802.3af/at
- Segmenty sieci przemysłowej Ethernet w szafach sterowniczych i obudowach maszyn
- Instalacje zasilane z przemysłowego źródła DC 24 V lub 48 V
| Interfejs: | RJ-45 / SFP |
|---|---|
| Izolacja: | 1500 Vrms |
| Montaż: | Szyna DIN / ściana |
| Obudowa: | Metal |
| Porty: | 5 |
| Protokół: | PoE (IEEE 802.3af/at) |
| Temperatura robocza: | -40 ~ +75 °C |
| Typ produktu: | Przełącznik Ethernet |
| Wejście zasilania: | +18 ~ +55 VDC |
| Wyjścia przekaźnikowe: | 1 |
| PoE: | 4 porty, do 30 W na port |
Dane techniczne
| Wskaźniki LED | |
|---|---|
| Status | PWR1, PWR2, Power fail, 10/100M, 1000M, Link/Act, wykryto urządzenie zasilane |
| Ethernet | |
| Porty | 4 x RJ-45, 10/100/1000Base-T 1 x gniazdo kombinowane RJ-45/SFP, 10/100/1000Base-T |
| Normy | IEEE 802.3 dla 10Base-T IEEE 802.3u dla 100Base-TX IEEE 802.3ab dla 1000Base-T IEEE 802.3x dla kontroli przepływu IEEE 802.3af Power Over Ethernet IEEE 802.3at Power Over Ethernet Energy Efficient Ethernet (EEE) wg 802.3az; zapewnia oszczędność energii podczas bezczynności sieci |
| Typ przetwarzania | Store & forward, przełączanie wire speed |
| Tabela MAC | 8 K |
| Przepustowość pamięci | 10 Gbps |
| Pamięć bufora ramek | 1 Mbit |
| Sterowanie przepływem | IEEE802.3x sterowanie przepływem, sterowanie przepływem wstecznym |
| Ramki jumbo | 10 K dla prędkości 1000M |
| Izolacja | 1500 Vrms 1 minuta |

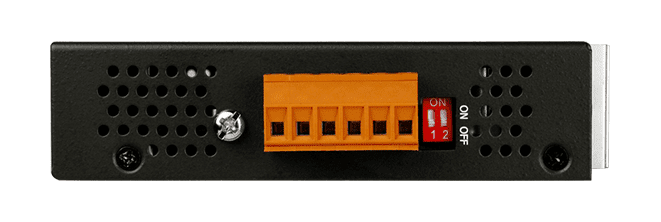

| Przełącznik DIP | Ustawienie 100BaseSFP/1000BaseSFP oraz PoE/PoE+ |
| Technologia PoE | |
| Zgodność PoE | 100% zgodność z IEEE 802.3at |
| Zasilanie PoE | Do 30 W na kanał |
| Działanie PoE | Automatyczne wykrywanie i zarządzanie zasilaniem |
| Przypisanie styków PoE | V+ (piny 1, 2), V- (piny 3, 6) |
| Tryb rozłączenia PoE | Odłącznik DC |
| Światłowód | |
| Porty | 1 x gniazdo SFP 1000Base /100Base |
| Zasilanie | |
| Zabezpieczenie przed odwrotną polaryzacją | Tak |
| Zakres wejściowy | +18 ~ +55 VDC, redundantne podwójne wejścia |
| Redundantne wejścia zasilania | Tak |
| Pobór mocy | 0,13 @ 48 VDC bez obciążenia PD; 3,1 A @ 48 VDC z pełnym obciążeniem PD (30 W na port) 0,25 @ 24 VDC bez obciążenia PD; 6,2 A @ 24 VDC z pełnym obciążeniem PD (30 W na port) |
| Wyjście alarmowe | Tak,przekaźnik 1 A przy 30 VDC |
| Mechaniczne | |
| Obudowa | Metal |
| Wymiary (mm) | Montaż na szynie DIN: 28 x 160 x 121 (S x D x W) Montaż na ścianie: 28 x 199 x 114 (S x D x W) |
| Instalacja | Montaż na szynie DIN lub na ścianie (opcjonalnie) |
| Stopień ochrony (IP) | IP30 |
| Środowisko | |
| Temperatura pracy | -40 °C ~ + 75 °C |
| Temperatura przechowywania | -40 °C ~ + 85 °C |
| Wilgotność | 10% ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
