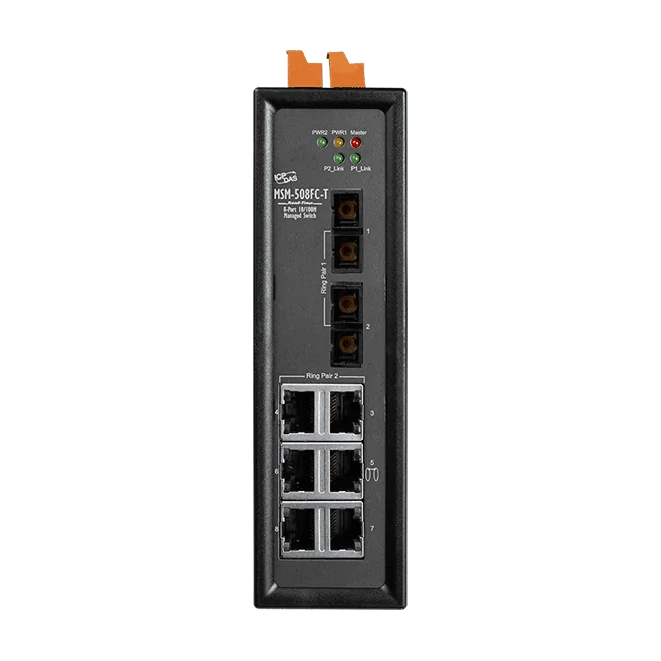

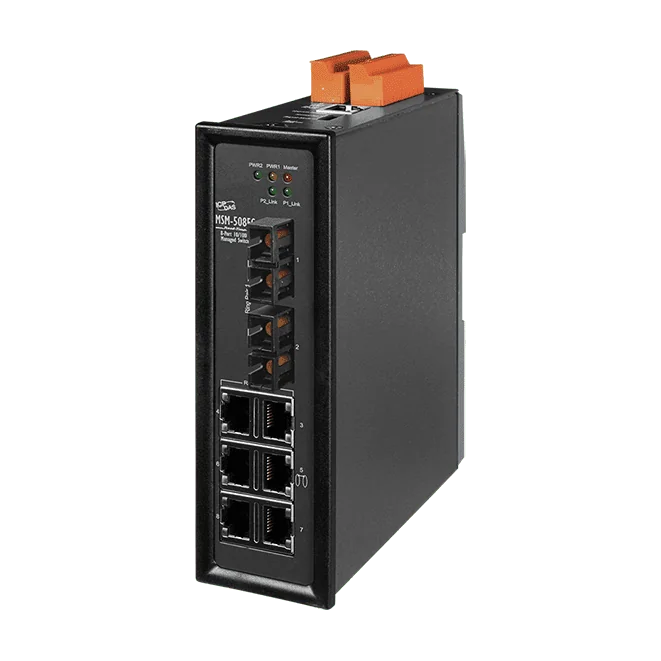

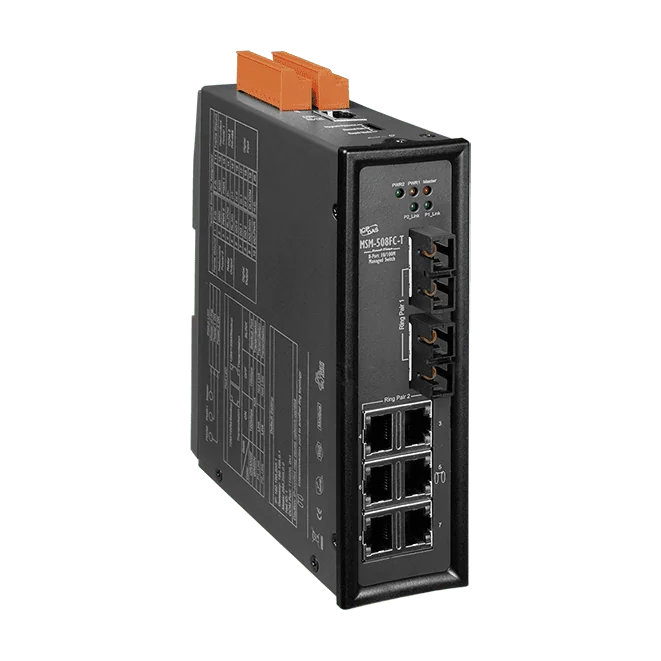

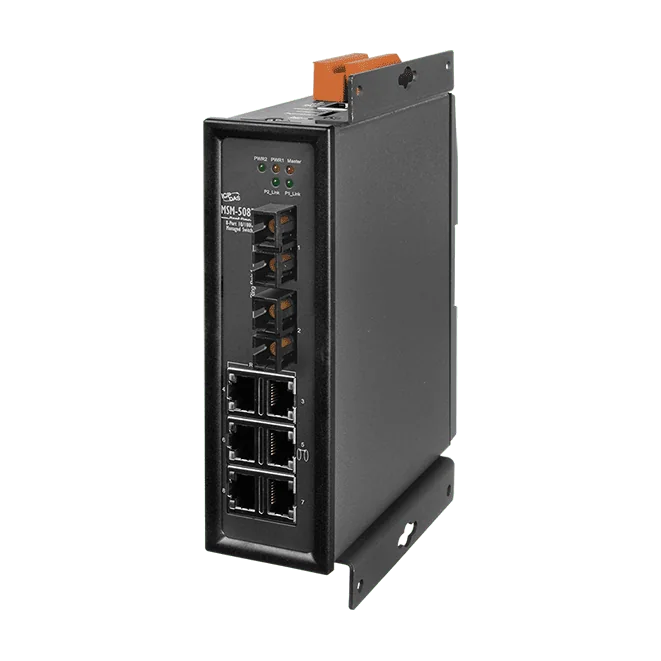

MSM-508FC-T 8-portowy zarządzany przełącznik Ethernet warstwy 2, 2 włókna SC wielomodowe

MSM-508FT-T to zarządzalny przełącznik warstwy 2 z 8 portami, wyposażony w sześć portów RJ-45 10/100Base-TX oraz dwa porty światłowodowe wielomodowe 100Base-FX ze złączami ST. Transmisja światłowodowa jest odporna na zakłócenia EMI i RFI, dlatego sprawdza się tam, gdzie łącza muszą być chronione przed oddziaływaniem elektrycznym, przepięciami, wyładowaniami atmosferycznymi lub korozją chemiczną.Przełącznik można konfigurować przez konsolę RS-232 lub po Ethernecie, za pomocą Telnetu albo przeglądarki internetowej. Funkcje zarządzania obejmują VLAN oparty na znaczniku 802.1Q, VLAN oparty na portach, QoS według 802.1p, agregację portów (port trunking), protokół drzewa rozpinającego, testowanie kabli oraz port mirroring. Wbudowana technologia ICP DAS Cyber-Ring pozwala połączyć kilka przełączników w redundantny pierścień, który po awarii łącza światłowodowego lub miedzianego odtwarza połączenie w czasie około 20 ms.Dwa wejścia zasilania DC (od +12 VDC do +48 VDC) mogą być podłączone jednocześnie do aktywnych źródeł, dzięki czemu w razie awarii jednego z nich zasilanie przejmuje drugie. Wyjście przekaźnikowe sygnalizuje awarie zasilania lub łącza sieciowego, a protokoły Modbus/TCP, Modbus/RTU oraz OPC umożliwiają systemowi SCADA monitorowanie stanu portów Ethernet i światłowodowych.ZastosowaniaŁącza Ethernet, które muszą być galwanicznie odizolowane od przepięć, wyładowań atmosferycznych lub różnic potencjałów uziemieniaInstalacje narażone na korozję chemiczną lub zakłócenia EMI/RFIRedundantne sieci pierścieniowe z szybkim odtwarzaniem połączeń po awarii łączaMonitorowanie w systemie SCADA stanu portów sieciowych i światłowodowych przez Modbus lub OPC

MSM-508FCS-T to przemysłowy zarządzalny przełącznik Ethernet warstwy 2 z 8 portami, wyposażony w dwa jednomodowe porty światłowodowe 100Base-FX z łączami SC. Ponieważ dane przesyłane są łączami światłowodowymi, transmisja jest odporna na zakłócenia EMI i RFI. Urządzenie sprawdza się w instalacjach, w których sieć musi być chroniona przed narażeniem elektrycznym, przepięciami, wyładowaniami atmosferycznymi i korozją chemiczną.Przełącznik można konfigurować przez port konsoli RS-232 lub przez Ethernet, z użyciem Telnetu lub przeglądarki internetowej. Zestaw funkcji zarządzania obejmuje VLAN oparty na znacznikach 802.1Q, VLAN portowy, QoS 802.1p, agregację portów (trunking), protokół drzewa rozpinającego, testowanie kabli oraz lustrzane odbicie portów (port mirroring). Wbudowana technika Cyber-Ring pozwala połączyć kilka przełączników w redundantny pierścień, a odtworzenie połączenia po awarii łącza światłowodowego lub miedzianego następuje zazwyczaj w ciągu około 20 ms.Możliwe jest jednoczesne podłączenie dwóch wejść zasilania DC, dzięki czemu awaria jednego źródła jest pokrywana przez drugie, działające. Wyjście alarmowe przekaźnikowe sygnalizuje awarie zasilania lub łączy sieciowych, a obsługa Modbus/TCP, Modbus/RTU i OPC umożliwia systemowi SCADA monitorowanie stanu portów Ethernet i światłowodowych. Kod zamówieniowy obejmuje kabel konsoli CA-090510 oraz uchwyt montażowy ścienny 4SIX1K0000003.ZastosowaniaSzkielety sieci przemysłowych Ethernet, w których transmisja musi być chroniona przed narażeniem elektrycznym, przepięciami, wyładowaniami atmosferycznymi lub korozją chemicznąRedundantne sieci pierścieniowe wymagające szybkiego odtwarzania połączeń po awarii łączySystemy SCADA monitorujące stan portów Ethernet i światłowodowych przez Modbus lub OPC

Zarządzalny przełącznik przemysłowy warstwy 2 MSM-508FCS-60T przesyła ruch Ethernet przez światłowód jednomodowy, dzięki czemu łącza są odporne na zakłócenia EMI/RFI i przepięcia elektryczne. Sprawdza się tam, gdzie tor transmisji musi być galwanicznie odizolowany od instalacji, a zasięg na portach światłowodowych SC wynosi do 60 km.Zarządzanie jest możliwe przez konsolę RS-232 lub przez Ethernet, za pomocą Telnet lub przeglądarki internetowej. Funkcje zarządzalne obejmują sieci VLAN oparte na znacznikach 802.1Q oraz na portach, QoS 802.1p, agregację portów (trunking), protokół drzewa rozpinającego, test kabli oraz port mirroring. Wbudowana technika Cyber-Ring pozwala połączyć kilka przełączników w redundantny pierścień, z odtworzeniem łączności po awarii łącza światłowodowego lub miedzianego w czasie około 20 ms.Dwa wejścia zasilania DC mogą być jednocześnie podłączone do aktywnych źródeł, dzięki czemu urządzenie działa dalej przy awarii jednego zasilacza. Wyjście alarmowe przekaźnikowe sygnalizuje awarie zasilania lub łączy sieciowych, a protokoły Modbus/TCP, Modbus/RTU i OPC pozwalają systemowi SCADA odczytywać stan portów Ethernet i światłowodowych.ZastosowaniaDługodystansowe łącza przemysłowego Ethernetu, wymagające odporności światłowodu na zakłócenia EMI/RFI i przepięciaRedundantne sieci pierścieniowe do komunikacji w zakładzie i procesach technologicznychMonitorowanie w SCADA stanu sieci i zasilania przez Modbus lub OPC

MSM-508 CR to zarządzalny przemysłowy przełącznik Ethernet warstwy 2 z 8 portami, przeznaczony do sieci sterowania i automatyzacji. Osiem portów RJ-45 obsługuje standardy 10/100Base-TX z autonegocjacją oraz automatyczne MDI/MDI-X, dzięki czemu połączenia można wykonywać bez kabli krosowanych.Przełącznik może być konfigurowany przez konsolę RS-232, a także przez Telnet lub przeglądarkę internetową za pośrednictwem portów Ethernet. Funkcje zarządzania obejmują VLAN oparty na znacznikach 802.1Q, VLAN oparty na portach, QoS wg 802.1p, agregację portów (port trunking), protokół drzewa rozpinającego (spanning tree), testowanie kabli oraz lustrzane odbicie portów (port mirroring). Wbudowana technologia Cyber-Ring pozwala łączyć kilka przełączników w nadmiarowy pierścień, a awarie łączy miedzianego są wykrywane i usuwane w czasie około 20 ms.Stan portów Ethernet może być odczytywany przez systemy SCADA za pomocą Modbus/TCP, Modbus/RTU lub OPC. Do urządzenia można jednocześnie podłączyć dwa wejścia zasilania DC (+12 ~ +48 VDC); w przypadku awarii pierwszego źródła zasilanie przejmuje drugie. Wyjście przekaźnikowe sygnalizuje awarię zasilania lub połączenia sieciowego. Urządzenie pracuje w zakresie temperatur od -40 °C do +75 °C.ZastosowaniaSieci sterowania przemysłowego i automatyzacjiMonitorowanie SCADA stanu portów EthernetNadmiarowe topologie pierścieniowe Ethernet
