MN-3253 Moduł wejść cyfrowych Motionnet 32-kan., izolowany, RJ-45

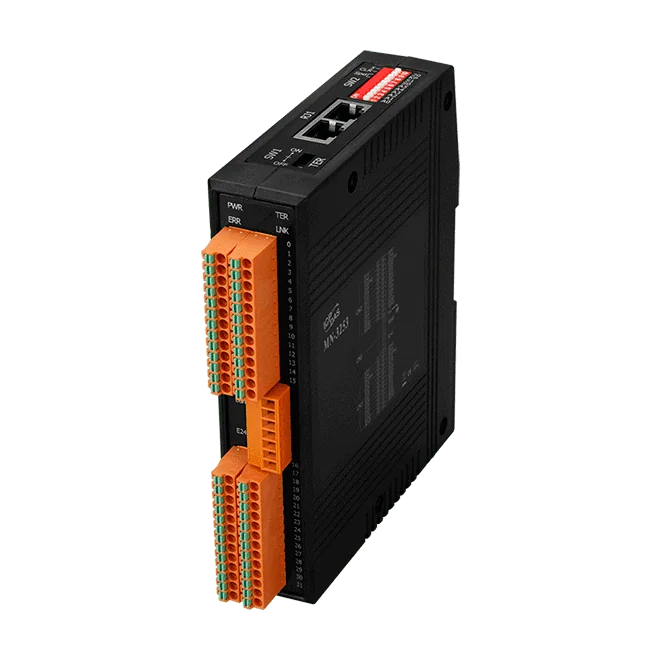

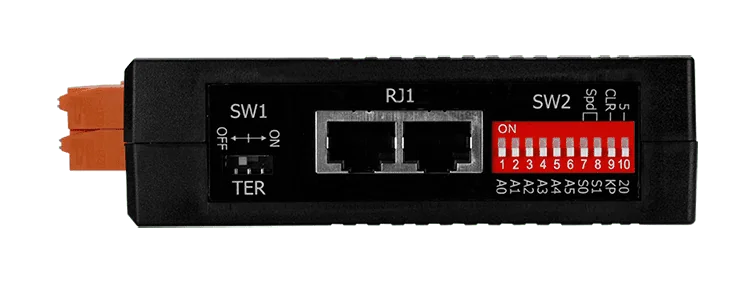

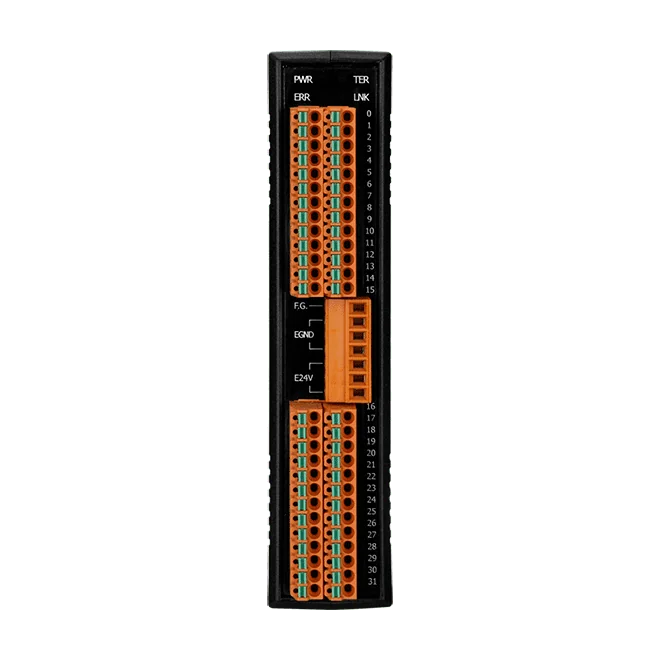

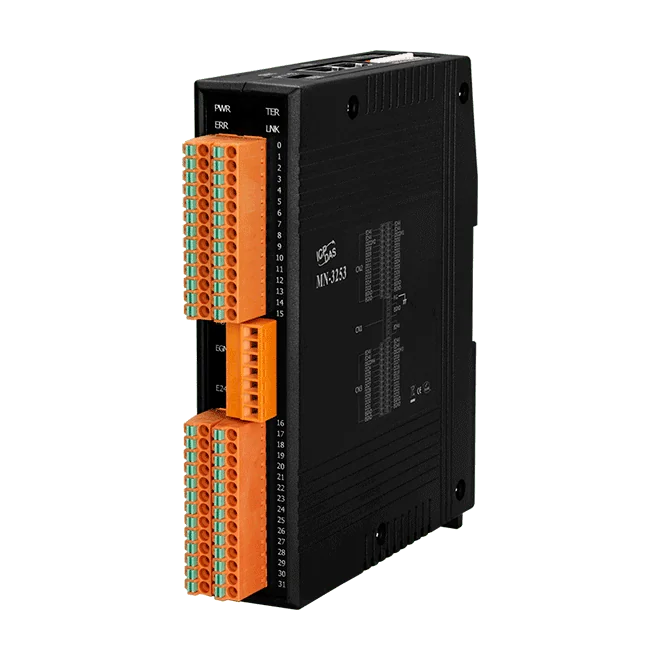

MN-3253T CR to moduł rozszerzeń Motionnet, który dodaje 32 izolowane kanały wejść cyfrowych do rozproszonej sieci sterowania. Każda linia transmisyjna Motionnet może obsłużyć do 64 modułów, dzięki czemu jedna linia może skalować się do 2048 kanałów wejściowych. Przy podłączeniu 64 modułów sygnały ze wszystkich 2048 punktów mogą być wymieniane w czasie 0,97 ms.Każdy port wejściowy można skonfigurować jako NPN lub PNP dla sygnałów 12~24 V, co pozwala na obsługę różnych typów czujników na jednym module. Zapewniona jest izolacja między zasilaniem, komunikacją i wejściami/wyjściami, a dla wybranych punktów można ustawić przerwanie zmiany stanu wejścia, dzięki czemu sterownik nadrzędny nie musi ich ciągle odpytywać. Diody LED statusu pokazują stan komunikacji i aktywność wejść, co ułatwia uruchomienie i diagnostykę usterek.Moduł ma plastikową obudowę z wtykowymi 13-pinowymi listwami zaciskowymi i montowany jest na szynie DIN. Jest przeznaczony do pracy w temperaturze 0 ~ +60 °C i dostarczany jako zgodna z RoHS wersja z listwami zaciskowymi serii MN-3253.ZastosowaniaAutomatyka maszynowaRozproszone rozszerzenie wejść cyfrowych w systemach Motionnet

MN-3254 CR to moduł rozproszonego rozszerzenia we/wy dla systemów Motionnet, zapewniający 16 izolowanych cyfrowych kanałów wejściowych i 16 izolowanych cyfrowych kanałów wyjściowych w jednej obudowie montowanej na szynie DIN. Każda linia transmisyjna Motionnet może obsłużyć do 64 modułów, dzięki czemu liczba punktów we/wy w jednej sieci może wzrosnąć do 1024 wejść i 1024 wyjść.Czas cyklu jest deterministyczny: każde urządzenie ma czas cyklu 15,1 μs przy 20 Mbps, a stan we/wy jest aktualizowany automatycznie w systemie Motionnet w stałym interwale. Punkty wejściowe można skonfigurować do pracy z przerwaniami, dzięki czemu sterownik nie musi odpytywać wejść, które się nie zmieniają. Każdy port wejściowy można ustawić w tryb NPN lub PNP przy zasilaniu 12 do 24 V, a diody gaszące wyjść mogą być podłączane port po porcie do różnych źródeł zasilania.Wariant CR to wersja z złączami RJ-45, wymieniona w informacjach do zamówienia. Izolacja 3000 Vrms zarówno wejść, jak i wyjść cyfrowych oraz izolowane wejście zasilania 24 VDC o izolacji 1000 V pomagają oddzielić okablowanie polowe od sieci komunikacyjnej i zasilania logiki.ZastosowaniaAutomatyka maszynowa

Moduł MN-3254T dodaje do sieci Motionnet 16 izolowanych wejść cyfrowych i 16 izolowanych wyjść cyfrowych. Każdy port wejściowy można ustawić w tryb NPN lub PNP przy zasilaniu 12 do 24 V, dzięki czemu współpracuje z czujnikami obu konwencji (źródłowej i ujściowej).Prędkość transmisji Motionnet wybiera się przełącznikiem DIP na 2,5, 5, 10 lub 20 Mb/s. Przy 20 Mb/s czas komunikacji na jedno urządzenie wynosi 15,1 μs. Zasilanie, komunikacja i I/O są od siebie galwanicznie odizolowane. Wyjścia to typ open-collector (ujściowy) o obciążalności 200 mA na kanał, z wewnętrznymi diodami zwrotnymi, które w każdym porcie ośmiokanałowym można podłączyć do różnych źródeł zasilania.Diody LED sygnalizują stan komunikacji, wewnętrznego zasilania 3,3 V, stan przełącznika rezystora terminującego oraz stan I/O, co ułatwia uruchomienie i diagnostykę usterek. Obudowa z tworzywa sztucznego montowana jest na szynie DIN, a znamionowy zakres pracy to 0 do +60 °C.ZastosowaniaAutomatyka maszynowaRozproszone wejścia/wyjścia w sieciach Motionnet

Moduł MN-3257 CR to rozszerzenie sieci Motionnet, które dodaje 32 izolowane wyjścia cyfrowe do rozproszonego systemu sterowania. Każda linia transmisyjna Motionnet może obsługiwać do 64 modułów, co pozwala skalować liczbę wyjść do 2048 kanałów w jednej linii. Każdy moduł jest aktualizowany automatycznie w stałym interwale przez system Motionnet, dzięki czemu sterownik nie musi go odpytywać.Każde wyjście to typ open-collector sink z wewnętrzną diodą zwrotną, o maksymalnym prądzie 200 mA na kanał i maksymalnym napięciu obciążenia +30 VDC. Diody zwrotne są pogrupowane w porty po 8 sygnałów, a każdy port może być podłączony do innego źródła zasilania. Na wybranych punktach wejściowych można ustawić przerwania, co pozwala uniknąć zmarnowanego czasu procesora na powtarzane odpytywanie.Izolacja zapewniona jest między zasilaniem, komunikacją a we/wy, z wytrzymałością 3000 Vrms na wyjściach. Dwa złącza RJ-45 Motionnet umożliwiają połączenie łańcuchowe, prędkość transmisji wybierana jest przełącznikiem DIP na 2,5, 5, 10 lub 20 Mb/s, a diody LED sygnalizują stan komunikacji i wejść/wyjść. Plastikowa obudowa montowana jest na szynie DIN.ZastosowaniaAutomatyka maszynowaRozproszone rozszerzenie wyjść cyfrowych dla systemów Motionnet
