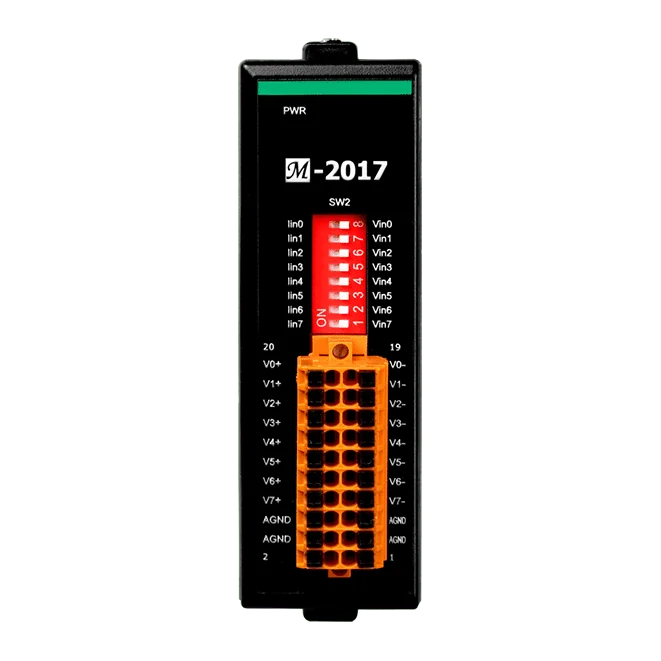

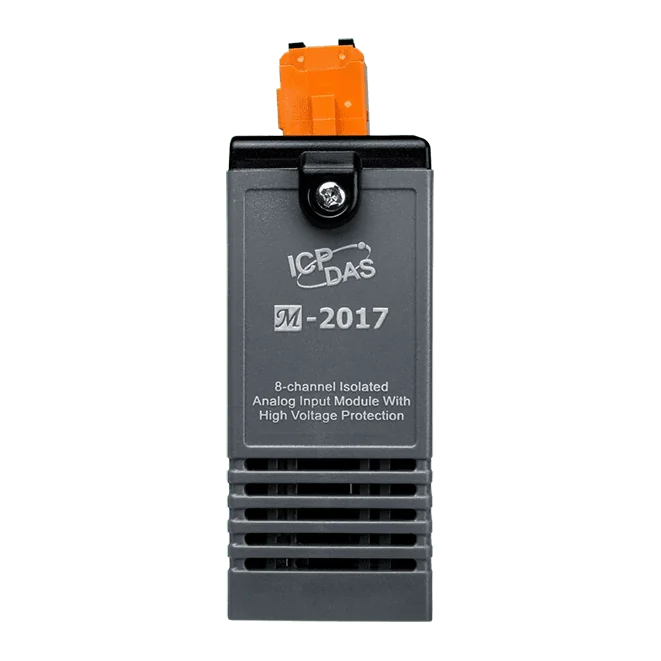

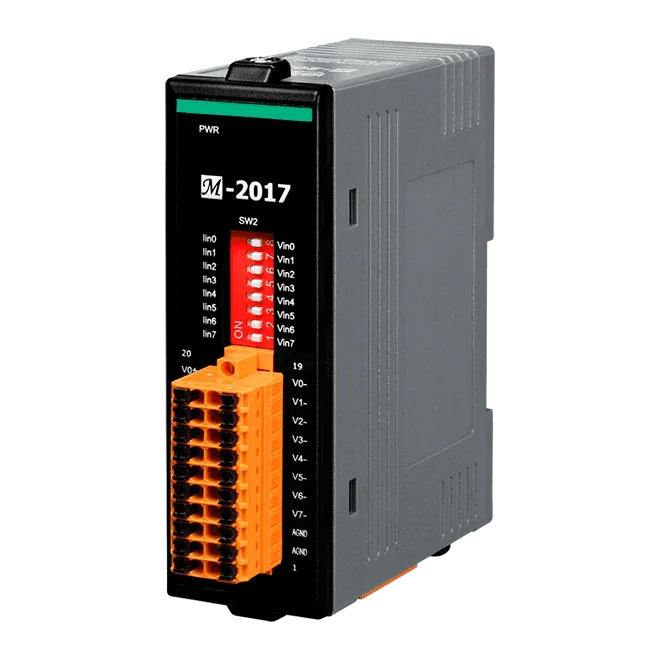

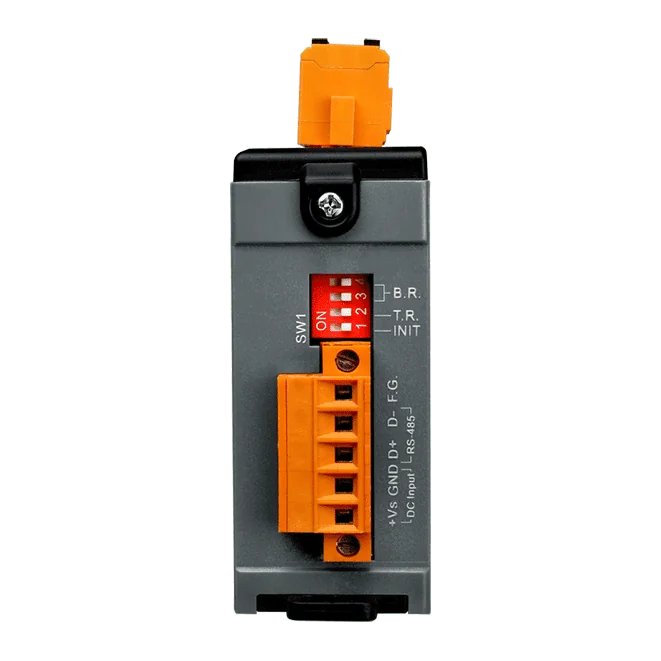

M-2017 Izolowany moduł wejść analogowych, 8 kanałów, z protokołem Modbus RTU i DCON

Moduł M-2018-16 CR to 16-kanałowy moduł wejść analogowych różnicowych do sieci RS-485. Każdy kanał przyjmuje sygnały termopar, napięciowe lub prądowe, dzięki czemu jeden moduł może obsłużyć kilka typów czujników w jednym punkcie montowanym na szynie DIN. Kanały termoparowe mają detekcję przerwania przewodu, co pozwala inżynierom szybko wykryć uszkodzoną pętlę czujnika.Zabezpieczenie wejść jest wbudowane. Wejścia wytrzymują przepięcie 120 VDC i posiadają ochronę EMS przed zdarzeniami EFT, ESD i udarami, a izolacja międzymodułowa 3000 VDC zapewnia niezawodną pracę w zakłóconym elektrycznie środowisku przemysłowym. Rozdzielczość 16-bitowa oraz dokładność 0,1% FSR zapewniają stabilne odczyty w monitoringu procesów.Komunikacja odbywa się przez port RS-485 obsługujący protokoły Modbus RTU i DCON, przy prędkościach transmisji od 1200 do 115200 bps. Programowalny watchdog modułu i komunikacji pomaga w odzyskaniu pracy po awarii, a urządzenie jest zasilane napięciem +10 do +48 VDC w zakresie temperatur pracy od -25 do +75 °C.ZastosowaniaPomiar temperatury czujnikami termoparowymi w automatyce przemysłowejAkwizycja sygnałów napięciowych i prądowych w sieciach RS-485 Modbus RTU lub DCONMonitoring procesów w wymagających elektrycznie środowiskach przemysłowych

Moduł M-2004 CR łączy cztery porty cyfrowych czujników temperatury DS18B20 z siecią RS-485, przy czym każdy port obsługuje połączenia czujników w układzie 2-przewodowym lub 3-przewodowym. Sprawdzi się u inżynierów, którzy potrzebują kilku punktów pomiarowych dostępnych przez Modbus RTU lub DCON z jednego modułu montowanego na szynie DIN.Każdy port obsługuje do 20 czujników i umożliwia prowadzenie przewodów o długości do 100 m w topologii łańcuchowej (daisy-chain). Czujniki DS18B20 mierzą w zakresie od -55 do +125 °C, z dokładnością ±0,5 °C określoną w przedziale od -10 do +85 °C oraz rozdzielczością 12 bitów przy częstotliwości próbkowania 1 Hz.W zakłóconym elektrycznie środowisku przemysłowym moduł zapewnia ochronę EFT, ESD i przed udarami, izolację 3000 VDC oraz programowalny watchdog. Zasilanie o napięciu od +10 do +48 VDC z zabezpieczeniem przed odwrotną polaryzacją, w zakresie temperatur pracy od -25 do +75 °C.ZastosowaniaWielopunktowy monitoring temperatury w instalacjach przemysłowychPomiar temperatury w sieciach RS-485 Modbus RTU lub DCON

M-2217CI CR to ośmiokanałowy przedstawiciel serii M-2217CI, przeznaczony do akwizycji sygnałów napięciowych i prądowych w sieci RS-485. Każdy z jego ośmiu różnicowych kanałów może być skonfigurowany programowo jako wejście napięciowe lub prądowe, a każdemu kanałowi można przypisać indywidualny zakres wejściowy, co pozwala obsługiwać mieszane układy czujników bez zmiany sprzętu.Inżynierowie zwykle wybierają ten wariant w punktach pomiarowych, w których istotne są integralność sygnału i separacja kanałów. Izolacja między kanałami wynosząca 3000 VDC rozdziela sąsiednie wejścia, a ochrona przed przepięciem 120 VDC oraz ochrona przed przetężeniem 50 mA przy warunkach 110 VDC pomagają modułowi wytrzymać awarie po stronie obiektowej. Dla każdego kanału zapisywane są znaczniki czasu rejestracji napięć i prądów, z pojemnością 320 000 rekordów na kanał.Próbkowanie można wybrać między trybem normalnym 10 Hz a trybem szybkim 200 Hz, oba wyrażone jako łączna częstotliwość. Moduł jest przeznaczony do zasilania wejściowego +10 do +48 VDC z ochroną przed odwrotną polaryzacją i montażu na szynie DIN w zakresie temperatur pracy od -25 do +75 °C.ZastosowaniaAkwizycja sygnałów napięciowych i prądowych analogowych z czujników i przetworników polowychRejestrowanie danych pomiarowych ze znacznikami czasu do analizyWielokanałowy monitoring w sieciach RS-485 w wymagających środowiskach przemysłowych

M-2217CI-4 to 4-kanałowy moduł wejść analogowych różnicowych do sieci RS-485, przeznaczony dla inżynierów potrzebujących galwanicznie izolowanych kanałów pomiarowych. Każdy kanał można skonfigurować programowo jako wejście napięciowe lub prądowe i ustawić indywidualnie zakres: od ±1 V do ±10 V lub 0-20 mA, 4-20 mA i ±20 mA. Na kanałach 4-20 mA dostępna jest detekcja przerwania przewodu.Moduł oferuje wybór częstotliwości próbkowania: 200 Hz w trybie szybkim lub 10 Hz w trybie normalnym, z zapisem wartości napięcia i prądu ze znacznikiem czasu. Dzięki rozdzielczości 16 bitów i dokładności 0,1% FSR jest praktycznym wyborem do wielopunktowej akwizycji sygnałów procesowych, gdy istotna jest identyfikowalność danych.W trudnych warunkach instalacyjnych moduł zapewnia ochronę przed przepięciem 120 VDC, ochronę przed przetężeniem 50 mA przy 110 VDC (maks.), ochronę EMS przed EFT, ESD i udarami oraz izolację kanał-kanał 3000 VDC. Montaż odbywa się na szynie DIN, a montaż ścienny jest możliwy przy użyciu opcjonalnego zestawu ASO-0015.ZastosowaniaMonitorowanie wielokanałowych czujników i przetworników analogowych w zakładach przemysłowychAkwizycja sygnałów procesowych, gdy kanały muszą być izolowane od siebieRejestracja danych sygnałów napięciowych i prądowych ze znacznikami czasuZdalne wejścia/wyjścia dla sieci RS-485 w środowiskach o silnych zakłóceniach elektrycznych
