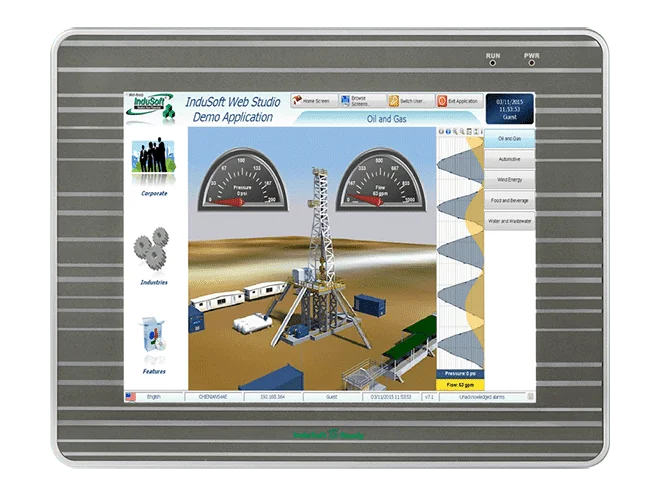

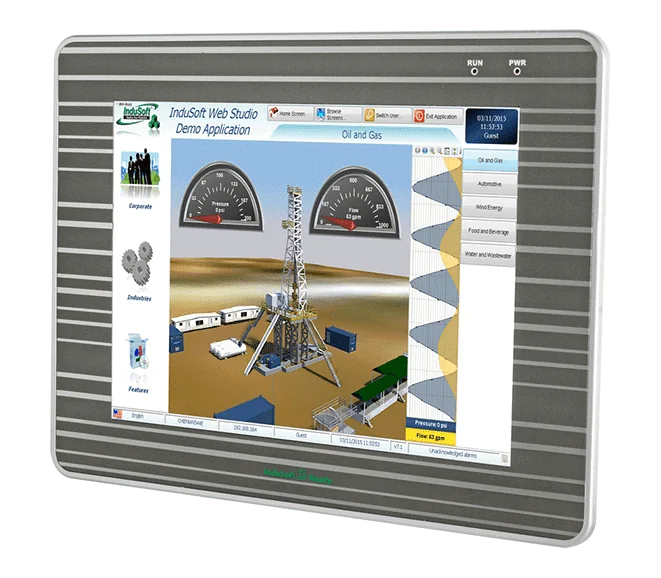

IWS-4201-CE7-1500 10,4" HMI ViewPAC InduSoft, WinCE 7.0, runtime 1500 tagów

IWS-2201-CE7 CR to sterownik i terminal HMI montowany w panelu, z 7-calowym ekranem, działający w systemie Windows Embedded Compact 7 z środowiskiem uruchomieniowym InduSoft licencjonowanym na 300 tagów. Sprawdza się w interfejsach operatorskich, w których ekran dotykowy, lokalna logika sterowania i łączność sieciowa mają znajdować się w jednym urządzeniu, bez wbudowanego slotu I/O.Procesor Cortex-A8, 512 MB pamięci DDR3 oraz 256 MB pamięci flash zapewniają miejsce na kod aplikacji i dane. Dwa porty RS-232/RS-485, port Gigabit Ethernet oraz dwa złącza USB obejmują większość połączeń terenowych i biurowych. Tam, gdzie potrzebne jest dodatkowe I/O, w materiałach źródłowych wskazano obsługę zdalnej rozbudowy za pomocą modułów I/O ICP DAS: Ethernet, RS-485, Wi-Fi i ZigBee.Panel przedni spełnia normy NEMA 4/IP65, a konstrukcja jest bezwentylatorowa. Urządzenie pracuje w zakresie od -10 do +60 °C i może być zasilane z zasilacza +12 do +48 VDC lub z PoE zgodnie z IEEE 802.3af.ZastosowaniaPanelowe HMI i terminale operatorskieAplikacje sterowania i monitoringuAutomatyka oparta na zdalnym I/O z modułami Ethernet, RS-485, Wi-Fi lub ZigBee

IWS-4201-CE7 CR to wersja 10,4-calowa serii IWS-x201-CE7, łącząca środowisko uruchomieniowe InduSoft z licencją na 300 tagów, sterownik oparty na procesorze Cortex-A8 oraz rezystancyjny ekran dotykowy w jednej płaskiej jednostce panelowej. Oznaczenie CR oznacza wersję dostarczaną bez slotu na moduły I/O, dlatego rozbudowa realizowana jest za pomocą zewnętrznych modułów.Urządzenie sprawdza się w zastosowaniach interfejsu operatorskiego i prostego sterowania, gdzie przy drzwiczkach szafy potrzebny jest szczelny, bezwentylatorowy komputer panelowy. Zdalne moduły I/O można dodać poprzez moduły Ethernet, RS-485, Wi-Fi i ZigBee firmy ICP DAS, a w zestawie znajduje się sterownik DCON do modułów I/O ICP DAS.Panel przedni posiada stopień ochrony NEMA 4/IP65, a zakres temperatur pracy wynosi -10 ~ +60 °C. Montaż odbywa się w wycięciu w panelu lub za pomocą uchwytu VESA 75 x 75.ZastosowaniaPanelowe HMI i terminale operatorskieInterfejsy sterowania maszynami i procesamiNadzór nad zdalnymi modułami I/O z łącznością Ethernet, RS-485 i bezprzewodową

IWS-6201-CE7 CR to 15-calowy sterownik panelowy łączący płytę CPU opartą na architekturze RISC z wyświetlaczem dotykowym TFT, przeznaczony do zastosowań HMI montowanych w panelu oraz do sterowania. Działa z środowiskiem uruchomieniowym InduSoft licencjonowanym na 300 tagów, pracującym w systemie Windows Embedded Compact 7, dzięki czemu inżynier może zbudować interfejs operatora i logikę sterowania na jednym urządzeniu bez chłodzenia wentylatorowego i bez oddzielnego komputera PC.Łączność obejmuje jeden port Gigabit Ethernet, dwa porty USB oraz trzy izolowane porty szeregowe RS-232/RS-485. Urządzenie nie posiada gniazda na moduł I/O, dlatego wejścia i wyjścia zdalne dodaje się za pomocą modułów I/O ICP DAS Ethernet, RS-485, Wi-Fi lub ZigBee. Dla modułów I/O ICP DAS dostarczany jest sterownik DCON.Przedni panel posiada stopień ochrony NEMA 4/IP65 przed strumieniem wody, wilgocią i pyłem, a konstrukcja bez wentylatora jest przeznaczona do pracy w temperaturze otoczenia od -10 do +60 °C. Panel przeznaczony jest do montażu panelowego; wymieniono również montaż VESA (75 x 75).ZastosowaniaPanelowe interfejsy HMI i stanowiska operatorskieAplikacje sterujące i monitorujące z obsługą dotykowąRozbudowa zdalnych wejść/wyjść przez Ethernet, RS-485, Wi-Fi lub ZigBee

Sterownik IWS-2201-CE7-1500 łączy procesor Cortex-A8 o taktowaniu 1,0 GHz z 7-calowym rezystancyjnym wyświetlaczem dotykowym o rozdzielczości 800 x 480, dzięki czemu inżynierowie otrzymują panelowy interfejs operatora, który jednocześnie wykonuje logikę sterowania. Środowisko InduSoft Runtime jest dołączone wraz z licencją na 1500 tagów, a system operacyjny Windows CE 7.0 przechowywany jest we wbudowanej pamięci flash.Łączność obejmuje jeden port Ethernet RJ-45 10/100/1000 Base-TX, dwa porty COM RS-232/RS-485 z izolacją 2500 VDC oraz dwa porty USB. Urządzenie obsługuje komunikację Modbus, OPC oraz TCP/IP w trybie klient/serwer, a dla modułów I/O firmy ICP DAS dostępny jest sterownik DCON. Zdalne wejścia/wyjścia można dodać za pośrednictwem modułów I/O Ethernet, RS-485, Wi-Fi i ZigBee.Ten kod zamówieniowy dotyczy wersji bez slotu I/O, z środowiskiem InduSoft Runtime na 1500 tagów. Przedni panel posiada stopień ochrony NEMA 4/IP65, a konstrukcja bezwentylatorowa pracuje w zakresie temperatur od -10 ~ +60 °C, dzięki czemu nadaje się do instalacji w zapylonych lub wilgotnych szafach i na maszynach.ZastosowaniaAplikacje sterujące i HMIPanelowe interfejsy operatorskie maszyn i procesówZapylone lub wilgotne środowiska przemysłowe

IWS-6201-CE7-1500 to panelowy sterownik PAC InduSoft łączący kontroler oparty na architekturze RISC z 15-calowym dotykowym wyświetlaczem TFT w wzmocnionym komputerze panelowym. Działa z środowiskiem uruchomieniowym InduSoft z licencją na 1500 tagów, na systemie Windows CE 7.0, co czyni go odpowiednim do interfejsów operatorskich i zadań sterowania, w których jedno urządzenie czołowe ma obsługiwać jedno i drugie.Urządzenie nie posiada slotów I/O, dlatego jest dostarczane jako samodzielny sterownik z portami komunikacyjnymi do połączenia z urządzeniami zewnętrznymi. Oferuje Ethernet o parametrach Gigabit, dwa porty USB oraz trzy izolowane porty szeregowe RS-232/RS-485. Zdalne moduły I/O można dodać poprzez moduły I/O ICP DAS obsługujące Ethernet, RS-485, Wi-Fi i ZigBee, a dla modułów I/O ICP DAS dostarczany jest sterownik DCON.Konstrukcja bezwentylatorowa, bez ruchomych części, oraz przedni panel o stopniu ochrony NEMA 4/IP65 przeznaczone są do pracy w trudnych warunkach przemysłowych. Urządzenie pracuje w zakresie temperatur od -10 ~ +60 °C i może być zasilane napięciem +12 VDC ~ +48 VDC lub przez PoE zgodnie z IEEE 802.3af.ZastosowaniaPanelowe HMI i terminale operatorskieAplikacje sterujące z oprogramowaniem InduSoft PACRozbudowa zdalnych I/O przez Ethernet, RS-485, Wi-Fi i ZigBee
