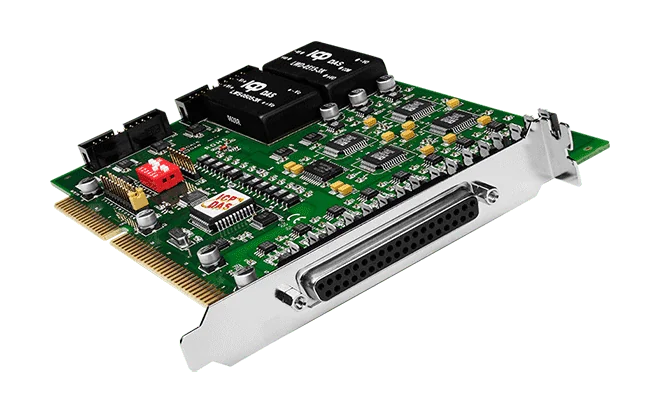

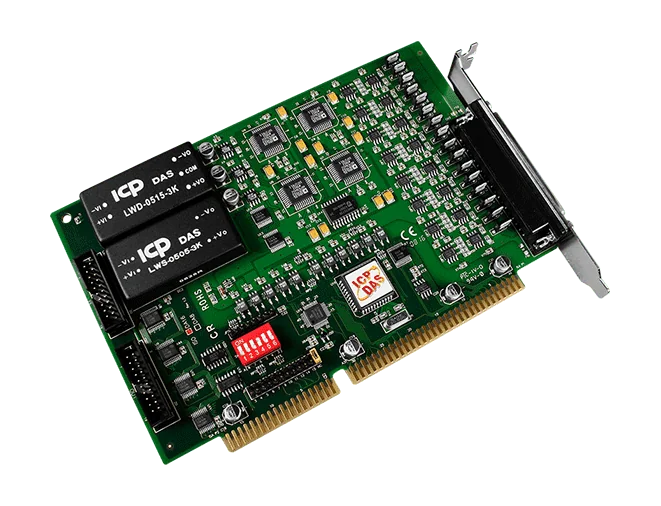

ISO-DA16 Karta ISA, 16-kan. izolowane wyjście analogowe 14-bit
16-kanałowa karta izolowanego wyjścia analogowego 14-bit do systemów PC/AT z magistralą ISA, z izolacją napięcia wspólnego 2500 Vrms oraz programowo wybieranymi zakresami napięciowymi lub prądowymi.
- 16 kanałów wyjścia analogowego 14-bit na karcie magistrali ISA
- Typ wyjścia i zakres (0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V) programowane w oprogramowaniu
- Wyjścia napięciowe i prądowe z każdego przetwornika, z ujściem prądowym 4 ~ 20 mA do masy
- Wbudowany przetwornik DC/DC z izolacją 3000 VDC i ochroną fotoizolacji 2500 VDC
- Podwójnie buforowany zatrzask przetwornika C/A i programowanie za pomocą zestawu poleceń
- Konstrukcja bez zworek i trymerów, kalibracja programowa zapisywana w pamięci EEPROM
884,00 € za sztukę
| 1-9 szt. | 884,00 € | |
|---|---|---|
| 10-30 szt. | 840,00 € | −5 % |
| 31+ szt. | 796,00 € | −10 % |
Informacje dot. produktu "ISO-DA16 Karta ISA, 16-kan. izolowane wyjście analogowe 14-bit"
Karta ISO-DA16 CR to 16-kanałowa karta wyjść analogowych 14-bit do komputerów PC/AT z magistralą ISA. Każde wyjście ma własny przetwornik oraz izolację optyczną o wytrzymałości do 2500 Vrms napięcia wspólnego, co czyni ją odpowiednią do programowalnych źródeł napięcia i programowalnych ujść prądowych w sterowaniu procesami i w trudnych warunkach środowiskowych.
Typ wyjścia (unipolarny lub bipolarny) oraz zakres można ustawić programowo w zakresach 0 ~ 5 V, ±5 V, 0 ~ 10 V i ±10 V. Każdy przetwornik zapewnia również ujście prądowe 4 ~ 20 mA do masy, a wyjścia korzystają z podwójnie buforowanych zatrzasków przetwornika C/A z programowaniem za pomocą zestawu poleceń.
Karta nie posiada zworek ani potencjometrów trymerów. Kalibracja jest wykonywana programowo, a dane są przechowywane w pamięci EEPROM. Wartość każdego wyjścia po włączeniu zasilania może być zdefiniowana wcześniej i zapisana na karcie. Kod zamówieniowy obejmuje jedno złącze D-Sub CA-4002.
Zastosowania
- Programowalne źródło napięcia
- Programowalne ujście prądowe
- Praca w trudnych warunkach środowiskowych
- Sterowanie procesami
| Interfejs: | Magistrala ISA |
|---|---|
| Izolacja: | 2500 Vrms |
| Temperatura robocza: | 0 ~ +60 °C |
| Typ produktu: | Karta DAQ |
| Wejścia cyfrowe: | 16 |
| Wejście zasilania: | +5 V |
| Wyjścia cyfrowe: | 16 |
Dane techniczne
| Sprzęt | |
|---|---|
| Złącze | Żeńskie DB37 x 1 Złącze box 20-pinowe x 2 |
| Wyjście analogowe | |
| Kanały | 16 |
| Zakres | Napięcie: ±10 V Prąd: 0 ~ 20 mA |
| Rozdzielczość | 14-bitowe |
| Dokładność | 0,1% FSR ±1 LSB @ 25 °C, ± 10 V |
| Czas odpowiedzi | 250 kHz (typowo) |
| Wydajność wyjścia napięciowego | ±5 mA |
| Szybkość narastania | 0.6 V/μs |
| Tryb pracy | Aktualizacja statyczna |
| Wejście cyfrowe | |
| Kanały | 16 |
| Typ | 5 V/TTL |
| Poziom napięcia ON | 2.0 V min. |
| Poziom napięcia OFF | 0,8 V maks. |
| Szybkość reakcji | 1,0 MHz (typowo) |
| Tryb wyzwalania | Aktualizacja statyczna |
| Wyjście cyfrowe | |
| Kanały | 16 |
| Typ | 5 V/TTL |
| Tryb pracy | Aktualizacja statyczna |
| Napięcie obciążenia | Logiczne 0: maks. 0,4 V Logiczne 1: min. 2,4 V |
| Prąd obciążenia | Ujście: 2,4 mA @ 0,8 V Źródło: 0,8 mA @ 2,0 V |
| Szybkość reakcji | 1,0 MHz (typowo) |
| Timer/Counter/Częstotliwość | |
| Kanały | 3 |
| Typ | 5 V/TTL |
| Rozdzielczość | 16-bitowy |
| Zegar referencyjny | Wewnętrznie: 4 MHz |
| Magistrala PC | |
| Typ | ISA |
| Magistrala danych | 8-bitowy |
| Zasilanie | |
| Pobór mocy | 3000 mA @ +5 V |
| Mechaniczne | |
| Wymiary (mm) | 22 x 182 x 22 (W x L x D) |
| Środowisko | |
| Temperatura pracy | 0 ~ +60°C |
| Temperatura przechowywania | -20 ~ +70°C |
| Wilgotność | 5 ~ 85% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
