I-9041P 32-kan. izolowany moduł wyjść cyfrowych typu sink (NPN), 10 do 50 VDC
32-kanałowy izolowany moduł wyjść cyfrowych typu sink (NPN) dla serii I-9K/I-97K, z napięciem obciążenia 10 do 50 VDC, prądem 100 mA na kanał oraz zabezpieczeniami przed przepięciem, przeciążeniem i zwarciem.
- 32 wyjścia cyfrowe typu sink (NPN) z otwartym kolektorem
- Napięcie obciążenia +10 VDC do +50 VDC, prąd 100 mA na kanał
- Ochrona przed przepięciem do 60 VDC, zabezpieczenie przeciążeniowe przy 1,1 A oraz zabezpieczenie przed zwarciem
- Konfigurowalna wartość po włączeniu zasilania i wartość bezpieczna dla każdego wyjścia
- Izolacja pole-logika 3750 Vrms i ochrona ESD 4 kV
- 32 diody LED stanu kanałów oraz wskaźnik zasilania i komunikacji
267,00 € za sztukę
| 1-9 szt. | 267,00 € | |
|---|---|---|
| 10-30 szt. | 253,00 € | −5 % |
| 31+ szt. | 240,00 € | −10 % |
Informacje dot. produktu "I-9041P 32-kan. izolowany moduł wyjść cyfrowych typu sink (NPN), 10 do 50 VDC"

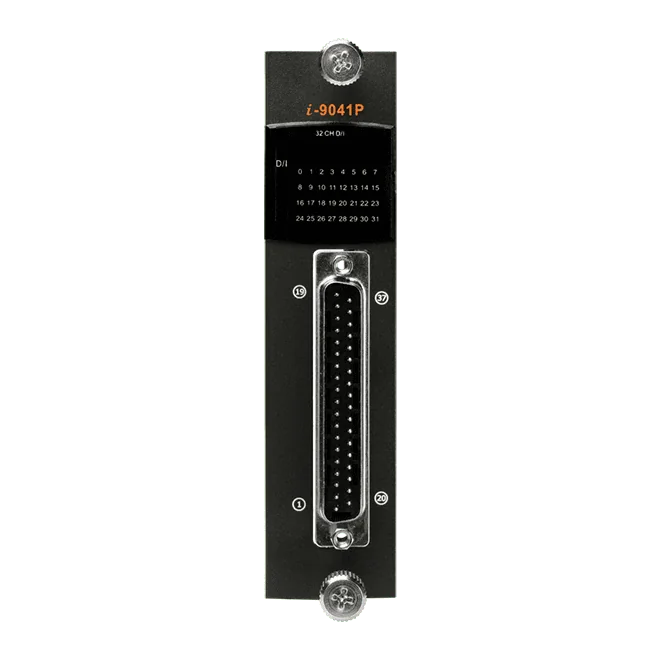

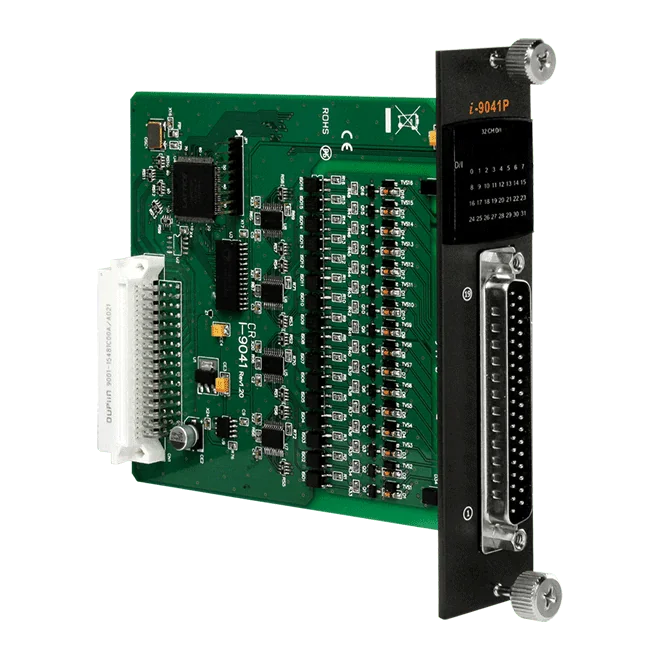

Moduł I-9041P CR to 32-kanałowy moduł wyjść cyfrowych typu sink z serii I-9K/I-97K, przeznaczony do załączania odbiorników polowych zasilanych z zewnętrznego źródła o napięciu od +10 VDC do +50 VDC. Każdy kanał jest obciążalny prądem 100 mA, a dioda LED stanu przy każdym wyjściu pokazuje jego stan załączenia.
Każde wyjście jest zabezpieczone przed przepięciem (60 VDC), przeciążeniem (1,1 A) oraz zwarciem. Można skonfigurować wartość wyjść po włączeniu zasilania oraz wartość bezpieczną. Zapewniono izolację pole-logika 3750 Vrms i ochronę ESD 4 kV, jednak kanały nie są izolowane względem siebie.
Dla uproszczenia okablowania moduł można uzupełnić opcjonalnymi płytkami rozszerzeń, np. DN-37-381-A do wygodnego zakańczania przewodów polowych lub DN-8K32R dla wyjść przekaźnikowych. Kod zamówieniowy CR jest oznaczony jako zgodny z RoHS, a moduł przeznaczono do pracy w zakresie temperatur od -25 do +75 °C.
Zastosowania
- Załączanie obciążeń przemysłowych, przełączników i urządzeń z zewnętrznego zasilania 10 do 50 VDC
- Zdalne rozszerzenie wyjść cyfrowych w systemach I/O sterowników PAC serii I-9K/I-97K
- Okablowanie polowe za pomocą opcjonalnej płytki rozszerzeń DN-37-381-A
- Przełączanie wyjść przekaźnikowych przez płytkę rozszerzeń DN-8K32R
| Izolacja: | 3750 VDC |
|---|---|
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Moduł wyjść cyfrowych |
| Wyjścia cyfrowe: | 32 |
Dane techniczne
| Izolacja | |
|---|---|
| Izolacja wewnątrzmodułowa | 3750 VDC |
| Ochrona EMS | |
| ESD (IEC 61000-4-2) | ±4 kV kontaktowe dla każdego zacisku ±8 kV powietrzne dla punktu losowego |
| Wskaźniki LED | |
| Status | 1 x zasilanie i komunikacja 32 x DO |
| Wyjście cyfrowe | |
| Kanały | 32 |
| Typ | Izolowany otwarty kolektor |
| Ujście/źródło (NPN/PNP) | Ujście (sink) |
| Napięcie obciążenia | +10 VDC ~ +50 VDC |
| Prąd obciążenia | 100 mA/kanał |
| Zabezpieczenie przed przepięciem | 60 VDC |
| Zabezpieczenie przed przeciążeniem | 1.1 A |
| Ochrona przed zwarciem | Tak |
| Wartość po włączeniu zasilania | Tak |
| Wartość bezpieczna | Tak |
| Zasilanie | |
| Pobór mocy | 1,5 W maks. |
| Mechaniczne | |
| Wymiary (mm) | 31 x 134 x 134 (W x L x H) |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -40 ~ +85 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
Do pobrania
Zaloguj się
Akcesoria
Kabel DB37 wtyk-gniazdo, z formowaną obudową, 45º, 10 m.
Kabel DB37 wtyk-gniazdo, z formowanym przewodem, 45º, 1 m.
Kabel DB37 wtyk-gniazdo z formowanym przewodem, 45º, 2 m.
Kabel DB37 wtyk-gniazdo z przewodem formowanym, 45º, 3 m.
Kabel DB37 wtyk-gniazdo, z formowanym przewodem, 45º, 5 m.
DN-37-381-A rozdziela połączenie D-sub 37-pinowe na dwa 19-pinowe bloki zacisków śrubowych o skoku 3,81 mm, montowane na szynie DIN. Zapewnia inżynierom praktyczny sposób podłączenia okablowania terenowego do urządzeń akwizycji danych wyposażonych w złącze DB37, bez konieczności zakańczania pojedynczych przewodów na złączu D-sub.Kod zamówieniowy obejmuje kabel DB37 wtyk-gniazdo CA-3710A, 45º, 1 m, dzięki czemu płytkę można od razu podłączyć do źródła DB37. Płytka ma wymiary 99 mm x 82 mm i przeznaczona jest do montażu na szynie DIN.Płytka jest przeznaczona do pracy w temperaturze 0 ~ 60°C oraz do przechowywania w temperaturze -20 ~ 70°C, przy wilgotności 5% ~ 90% RH bez kondensacji. Posiada oznaczenia CE, UKCA, FCC, RoHS i WEEE.ZastosowaniaOkablowanie sygnałów terenowych do płytek akwizycji danych DB37Podłączenie wejść/wyjść montowanych panelowo w szafach sterowniczych
Modu DN-37-A to płytka przyłączeniowa montowana na szynie DIN, która przyjmuje sygnały z żeńskiego złącza D-sub DB37 i udostępnia je na zaciskach śrubowych o skoku 5,08 mm. Sprawdzi się u inżynierów, którzy chcą podłączać sygnały polowe do płytki I/O opartej na DB37, bez wykonywania pojedynczych zakończeń kabli.Płytka ma dwa złącza D-sub 37-pinowe, z których jedno przewidziano do rozbudowy, oraz dwa 19-pinowe bloki zacisków śrubowych. Kod zamówieniowy DN-37-A CR obejmuje kabel DB37 wtyk-gniazdo CA-3710A, 45º, 1 m, dzięki czemu płytkę można podłączyć do zgodnego urządzenia DB37 od razu po rozpakowaniu.Parametry elektryczne: maksymalny prąd 1 A, maksymalne napięcie znamionowe DC 50 V oraz wytrzymałość dielektryczna 250 VAC przez jedną minutę. Płytka ma wymiary 144 mm x 72 mm i jest przeznaczona do pracy w zakresie temperatur 0 ~ 60°C.ZastosowaniaZakończenia okablowania polowego dla sygnałów I/O podłączonych przez DB37
Płytka DN-8K32R CR dodaje 32 wyjścia przekaźnikowe Form A do interfejsu DAQ 37-pinowego, umożliwiając inżynierom programowe przełączanie obciążeń z systemów I-8041 i I-87041. Każdy przekaźnik ma obciążalność 3 A przy 250 VAC, czas załączenia 10 ms i czas zwolnienia 5 ms.Stan pracy łatwo sprawdzić na pierwszy rzut oka: dioda LED świeci dla każdego aktywnego przekaźnika, a osobna dioda sygnalizuje stan zasilania. Okablowanie polowe zakończone jest na zaciskach śrubowych, a płytka montowana jest na szynie DIN do instalacji w szafie sterowniczej.Kod zamówieniowy obejmuje kabel CA-3705A DB37 wtyk-gniazdo, 0,5 m, dzięki czemu płytkę można od razu podłączyć do kompatybilnego sterownika. Zasilanie: +12 ~ 30 VDC, maksymalny pobór mocy 6 W, a płytka pracuje w zakresie temperatur -25 ~ 75°C.ZastosowaniaSterowanie załącz/wyłączZarządzanie energiąAutomatyzacja testówSterowanie procesami
