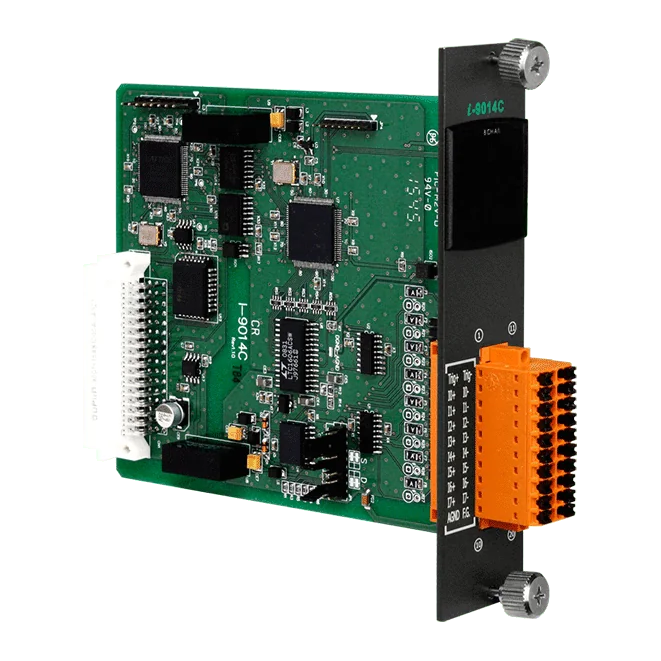

I-9014C Moduł wejść prądowych 8-kanałowy, 16-bit 250 kS/s z Magic Scan

Moduł I-9014 CR to moduł wejść analogowych dla inżynierów, którzy potrzebują szybkiego i dokładnego pomiaru napięcia i prądu w systemie serii I-9K/I-97K. Kanały można skonfigurować za pomocą zworek jako 16 wejść niesymetrycznych lub 8 wejść różnicowych, z zakresami ±10 V, ±5 V, ±2.5 V, ±1.25 V oraz ±20 mA.Funkcja Magic Scan modułu umożliwia próbkowanie poszczególnych kanałów przy różnych zakresach wejściowych. Podczas skanowania pojedynczego kanału szybkość próbkowania utrzymywana jest na poziomie 250 kS/s. Magic Scan może działać jako standardowe skanowanie lub jako funkcja wirtualnego próbkowania i przytrzymania (Virtual Sample and Hold), która stanowi tańszą alternatywę dla sprzętowego układu próbkowania i przytrzymania stosowanego w wielu kartach wejść analogowych.Bufor FIFO o pojemności 4 K słów przechowuje wyniki konwersji na module. Po osiągnięciu zdefiniowanego poziomu FIFO przerwanie powiadamia system nadrzędny, co sprawdza się przy rejestracji danych krytycznych czasowo i analizie drgań, gdzie system nadrzędny nie może utracić danych. Obsługiwane są wyzwalanie zewnętrzne po zdarzeniu (post-trigger) oraz start wewnętrzny lub zewnętrzny.ZastosowaniaSystemy szybkiej akwizycji danychAnaliza drgań

Moduł I-9012 CR to 8-kanałowe wejście analogowe o rozdzielczości 16 bitów, przeznaczone do zastosowań wymagających szybkiego i dokładnego pomiaru napięcia. Każdy kanał może próbkować z prędkością do 200 kS/s w trybie pojedynczego kanału z generatorem taktującym, a zakres wejściowy można ustawić na ±5 V lub ±10 V.Wyjście i wejście wyzwalania pozwalają łączyć kilka modułów I-9012 tak, aby próbkowały w tym samym momencie, co jest istotne przy akwizycji wielomodułowej, gdzie liczy się synchronizacja czasowa. Bufor FIFO o pojemności 8 kB buforuje dane z przetwarzania.Moduł zapewnia izolację 2500 VDC wewnątrz modułu oraz ochronę ESD o wartości ±4 kV przy wyładowaniu kontaktowym i ±8 kV przy wyładowaniu powietrznym. Posiada certyfikat zgodności z RoHS i pracuje w zakresie temperatur od -25 do +75 °C.ZastosowaniaZsynchronizowana akwizycja danych z wielu modułówSzybki pomiar napięcia w systemach I/O sterowników PAC

Moduł I-9017 CR to 14-bitowy moduł wejść analogowych przeznaczony dla inżynierów, którzy potrzebują szybkiej akwizycji sygnałów napięciowych i prądowych. Oferuje 16 wejść jednobiegunowych (single-ended) lub 8 wejść różnicowych (differential), wybieranych zworką, dzięki czemu ten sam moduł może pracować w obu konfiguracjach okablowania.Zakresy wejściowe obejmują napięcia ±1,25 V, ±2,5 V, ±5 V i ±10 V oraz zakres prądowy -20 mA ~ +20 mA. Impedancja wejściowa wybierana zworką wynosi 20 K, 200 K lub 20 M, a konwersja A/C może być wyzwalana odpytywaniem (polling) lub przerwaniem (interrupt), w zależności od zastosowania.Zabezpieczenia elektryczne obejmują izolację wewnątrzmodułową 2500 VDC oraz odporność na wyładowania ESD o wartości ±4 kV dla styku i ±8 kV dla wyładowania powietrznego na każdym zacisku. Moduł nadaje się do szybkiej akwizycji danych, monitorowania i sterowania procesami oraz analizy drgań.ZastosowaniaSystemy szybkiej akwizycji danychMonitorowanie i sterowanie procesamiAnaliza drgańGenerowanie wzorców cyfrowych z portu wejść/wyjść cyfrowych

Moduł I-9017-15 to szybkie wejście analogowe dla systemów opartych na sterownikach PAC, które wymagają szybkiego, wielokanałowego pozyskiwania sygnałów napięciowych i prądowych. Oferuje rozdzielczość 14 bitów i może być konfigurowany zworkami na 30 wejść jednostronnych lub 15 wejść różnicowych, dzięki czemu układ kanałów może odpowiadać okablowaniu sygnałów.Zakresy wejściowe obejmują ±1,25 V, ±2,5 V, ±5 V i ±10 V dla napięcia oraz od -20 mA do +20 mA dla prądu. Pomiar prądu wymaga opcjonalnego zewnętrznego rezystora 125 Ω. Impedancja wejściowa jest wybieralna: 20 kΩ, 200 kΩ lub 20 MΩ, a moduł obsługuje tryby wyzwalania przetwornika A/C w trybie odpytywania (polling) i przerwań.Tryb odpytywania jednego kanału: około 90 KS/sTryb przerwań jednego kanału: 50 KS/sTryb skanowania 15 kanałów: 16 KS/sModuł zapewnia izolację międzymodułową 2500 VDC oraz ochronę ESD przy wyładowaniu kontaktowym ±4 kV na każdym zacisku. Pasmo 100 kHz i niski dryft sprawiają, że nadaje się do zadań pomiarowych, w których liczy się precyzja czasowa i stabilność.ZastosowaniaSystemy szybkiego pozyskiwania danychMonitorowanie i sterowanie procesamiAnaliza drgańGenerowanie wzorców cyfrowych z portu wejść/wyjść cyfrowych
