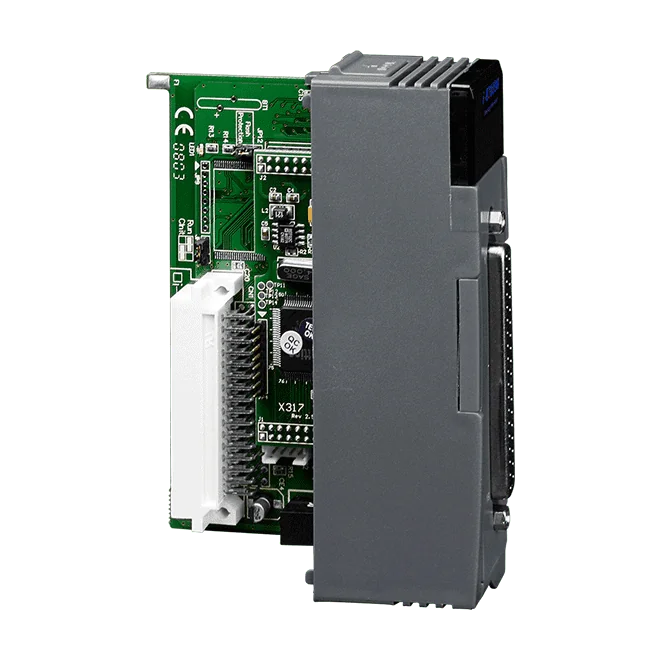

I-87089W-G Moduł wejściowy strun wibracyjnych, interfejs RS-485 DCON

8-kanałowy moduł wejść strunowych (drgających), obudowa szara.

Moduł I-87082W-G CR to dwukanałowe wejście licznika i częstotliwości dla inżynierów potrzebujących szybkiego zliczania impulsów lub pomiaru częstotliwości w systemie wejść/wyjść PAC I-8K/I-87K. Każdy kanał może być skonfigurowany do pracy jako licznik lub częstotliwościomierz, z licznikiem 32-bitowym i wejściami do 100 kHz.Każde wejście można wybrać jako izolowane lub nieizolowane, w zależności od źródła sygnału. Wejścia izolowane zapewniają izolację 3750 Vrms i akceptują poziom ON od +3,5 VDC do +30 VDC. Wejścia nieizolowane wykorzystują programowalny próg w zakresie od 0 do +5 VDC. Programowalny filtr cyfrowy oraz filtr dolnoprzepustowy tłumią zakłócenia o szerokości impulsu krótszej niż minimalna szerokość stanu wysokiego lub niskiego.Dwa wyjścia typu open-collector z przełączaniem do masy (sink) zapewniają programowalną sygnalizację alarmową, a moduł posiada port RS-485 z protokołem DCON. Podwójny watchdog, obejmujący watchdog modułu o czasie 1,6 s oraz programowalny watchdog komunikacji, zapewnia nadzór w instalacjach pracujących bez obsługi.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

Moduł I-87084W-G CR to 32-bitowe szybkie wejście cyfrowe, przeznaczone dla inżynierów, którzy muszą zliczać impulsy, mierzyć częstotliwość lub odczytywać położenie enkodera na magistrali I/O sterownika PAC. Każdy z jego ośmiu kanałów można konfigurować indywidualnie, dzięki czemu jedne mogą pracować jako liczniki w górę, inne mierzyć częstotliwość, działać jako liczniki w górę/w dół lub odczytywać sygnały enkodera.Moduł oferuje programowalny filtr cyfrowy, który tłumi impulsy zakłócające krótsze niż minimalny czas stanu wysokiego lub niskiego, a filtr ten działa zarówno z wejściami izolowanymi, jak i nieizolowanymi. W trybie licznika wirtualne podtrzymanie bateryjne zachowuje wartości liczników. Izolację wybiera się zworką, a moduł posiada izolację wewnątrzmodułową 2000 VDC.Komunikacja odbywa się przez pojedynczy port RS-485 z wykorzystaniem protokołu DCON przy prędkości od 1200 do 115200 bps. Moduł przeznaczony jest do pracy w temperaturze od -25 do +75 °C i posiada certyfikaty CE, UKCA, FCC, RoHS oraz WEEE.ZastosowaniaPomiar licznikowyPomiar częstotliwościSterowanie ruchem z enkoderem

I-87088W-G CR to moduł 8-kanałowych wyjść PWM oraz 8-kanałowych wejść licznikowych dla serii I-8K/I-87K w wykonaniu high profile. Wyjścia PWM generują przebiegi o zmiennym współczynniku wypełnienia i zmiennej częstotliwości, które mogą sterować obwodami regulacji analogowej, takimi jak położenie lub prędkość silnika, jasność lamp i prędkość wentylatorów, bez dodatkowej karty wyjść analogowych.Każdy kanał PWM może pracować w trybie impulsowym (burst) lub ciągłym i może być uruchamiany sprzętowo lub programowo. Wyjścia można ustawiać indywidualnie lub sterować nimi synchronicznie. Wszystkie kanały wejść cyfrowych mogą działać jako szybkie liczniki o częstotliwości do 1 MHz, z 32-bitowym zliczaniem.Moduł komunikuje się przez jeden port RS-485 z wykorzystaniem protokołu DCON, przy 1200 ~ 115200 bps. Zawiera watchdog modułu oraz programowalny watchdog komunikacji, a izolacja wewnątrz modułu wynosi 3750 VDC. Wariant -G jest zgodny z dyrektywą RoHS. Dla napięcia obciążenia PWM do +50 V należy rozważyć osobny wariant I-87088W-G/S; ten kod jest przeznaczony dla napięcia obciążenia +3,5 ~ +5 VDC.ZastosowaniaSterowanie silnikamiSterowanie położeniem i prędkościąŚciemnianie jasności lampRegulacja prędkości wentylatorów
