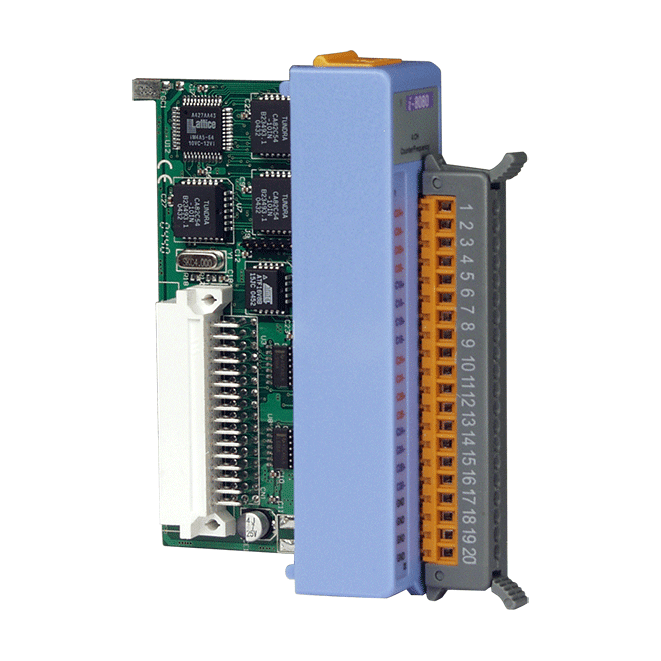

I-8080 Moduł wejść licznikowych/częstotliwościowych/enkoderowych, 4/8 kan., niebieska obudowa

I-8080-G CR to szybki moduł wejść licznika/częstotliwości/enkodera z niskoprofilowej serii I-8K/I-87K. Każdy kanał może być skonfigurowany do liczenia w górę, pomiaru częstotliwości, liczenia w górę/w dół lub liczenia kierunek/impuls, dzięki czemu jeden moduł obejmuje szeroki zakres zadań związanych z liczeniem i pomiarem czasu.Moduł obsługuje zarówno wejścia sygnałowe izolowane, jak i nieizolowane (TTL). Programowalny filtr dolnoprzepustowy od 1 do 32767 µs pozwala tłumić zakłócenia na liniach wejściowych, a dioda LED zasilania i komunikacji pokazuje stan modułu na pierwszy rzut oka.Typowe zastosowania to pomiar liczników, pomiar częstotliwości i sterowanie ruchem oparte na enkoderze. Wariant w szarej obudowie to ten, który figuruje pod niniejszym kodem zamówieniowym.ZastosowaniaPomiar licznikówPomiar częstotliwościSterowanie ruchem z enkoderem

I-8084W-G to moduł wejść licznikowych, częstotliwościowych i enkoderowych z serii I-8K/I-87K High Profile PAC I/O. Zapewnia sprzętowe zliczanie 32-bitowe oraz pomiar częstotliwości na ośmiu izolowanych kanałach wejściowych.Każdy kanał może być ustawiony w innym trybie, dzięki czemu jeden moduł może wykorzystywać część kanałów jako liczniki w górę, a pozostałe jako wejścia częstotliwościowe lub fazy A/B. Obsługiwane tryby to: licznik w górę, częstotliwość, licznik góra/dół, licznik kierunek/impuls oraz licznik fazy A/B; tryby dwukierunkowe i enkoderowe są dostępne na czterech kanałach każdy.Typowe zastosowania to pomiar liczby impulsów, pomiar częstotliwości oraz sterowanie ruchem z wykorzystaniem enkoderów. Na wejściach można zastosować programowalny filtr cyfrowy o zakresie od 1 do 32767 μs, a minimalna szerokość impulsu wynosi 2 μs.ZastosowaniaPomiar liczby impulsówPomiar częstotliwościSterowanie ruchem z enkoderem

Moduł I-8088W-G CR to moduł I/O sterownika PAC, który łączy 8 cyfrowych wejść typu wet-contact z 8 wyjściami PWM. Przebiegi PWM są generowane sprzętowo, dzięki czemu po konfiguracji wyjścia pracują bez ingerencji oprogramowania, co sprawdza się w zadaniach sterowania wymagających stabilnego współczynnika wypełnienia i częstotliwości.Każdy kanał PWM oferuje częstotliwość 10 Hz ~ 500 kHz (niecigła) przy współczynniku wypełnienia 0,1 ~ 99,9 %. Kanały mogą być uruchamiane pojedynczo lub razem, a do pracy w trybie gotowości dostępny jest tryb burst. Kanały wejść cyfrowych mogą być używane jako zwykłe wejścia lub jako sprzętowe źródło wyzwalania wyjść PWM.Wyjścia PWM są typu TTL, konfigurowane jako source, z deklarowanym obciążeniem 1 mA przy +5 VDC, dlatego układy podłączone do wyjść należy sprawdzić pod kątem tych parametrów. Wejścia cyfrowe są przystosowane do stanu ON przy +5 ~ +30 VDC i zapewniają izolację wewnątrzmodułową 3750 Vrms.Sprzętowo generowane wyjścia PWM, bez ingerencji oprogramowaniaTryby wyzwalania programowego i sprzętowego do startu PWMPojedyncze lub synchroniczne wyjście PWM na wszystkich kanałachTryb burst do pracy w trybie gotowościZastosowaniaSterowanie położeniem lub prędkością silnikówRegulacja jasności lampSterowanie prędkością wentylatorów

Moduł I-87082W-G CR to dwukanałowe wejście licznika i częstotliwości dla inżynierów potrzebujących szybkiego zliczania impulsów lub pomiaru częstotliwości w systemie wejść/wyjść PAC I-8K/I-87K. Każdy kanał może być skonfigurowany do pracy jako licznik lub częstotliwościomierz, z licznikiem 32-bitowym i wejściami do 100 kHz.Każde wejście można wybrać jako izolowane lub nieizolowane, w zależności od źródła sygnału. Wejścia izolowane zapewniają izolację 3750 Vrms i akceptują poziom ON od +3,5 VDC do +30 VDC. Wejścia nieizolowane wykorzystują programowalny próg w zakresie od 0 do +5 VDC. Programowalny filtr cyfrowy oraz filtr dolnoprzepustowy tłumią zakłócenia o szerokości impulsu krótszej niż minimalna szerokość stanu wysokiego lub niskiego.Dwa wyjścia typu open-collector z przełączaniem do masy (sink) zapewniają programowalną sygnalizację alarmową, a moduł posiada port RS-485 z protokołem DCON. Podwójny watchdog, obejmujący watchdog modułu o czasie 1,6 s oraz programowalny watchdog komunikacji, zapewnia nadzór w instalacjach pracujących bez obsługi.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy
