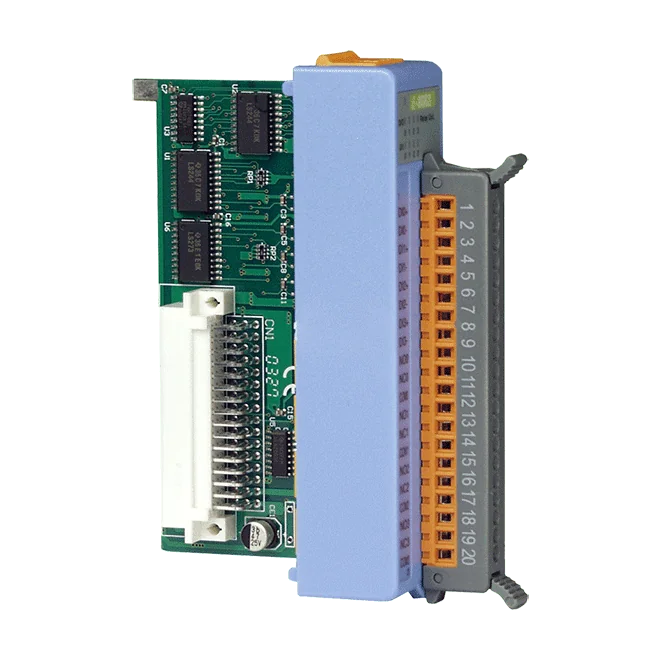

I-8063 Moduł wejść cyfrowych izolowanych i przekaźników mocy Form C, niebieska obudowa

I-8063-G CR to niskoprofilowy moduł I/O łączący cztery izolowane cyfrowe wejścia typu wet-contact z czterema wyjściami przekaźnikowymi mocy Form C. Sprawdzi się u inżynierów, którzy potrzebują w jednej kompaktowej jednostce w panelach automatyki zarówno odczytu styków z obiektu, jak i przełączania obciążeń.Każde wejście cyfrowe może być skonfigurowane jako typu sink lub source w zależności od sposobu okablowania, dzięki czemu moduł dostosowuje się do różnych układów urządzeń terenowych. Wyjścia przekaźnikowe są znamionowane na 5 A przy 250 VAC lub 30 VDC, a osiem diod LED sygnalizuje zasilanie, komunikację oraz stan każdego kanału wejściowego i wyjściowego. Każdy zacisk jest zabezpieczony przed wyładowaniami ESD o wartości ±4 kV (IEC 61000-4-2), a izolacja międzymodułowa 3750 VDC pomaga modułowi wytrzymać zakłócenia elektryczne w trudnych warunkach pracy.Wariant w szarej obudowie, oznaczony przyrostkiem -G, należy do niskoprofilowej serii I-8K/I-87K i przeznaczony jest do automatyki budynkowej, fabrycznej i maszynowej, a także do zdalnego serwisu, zdalnej diagnostyki oraz aparatury testowej.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalny serwisZdalna diagnostykaAparatura testowa

Moduł I-8063W-G łączy cztery izolowane cyfrowe wejścia wet-contact z czterema wyjściami przekaźnikowymi mocy Form C w jednym module z serii I-8K/I-87K High Profile. Każde wejście może być skonfigurowane jako typu sink lub source za pomocą sposobu podłączenia przewodów, co odpowiada różnym schematom okablowania w terenie bez zmiany modułu.Każdy kanał posiada diodę LED statusu, co daje osiem wskaźników I/O oraz diodę zasilania i komunikacji. Dla wyjść można ustawić wartości po włączeniu zasilania oraz wartości bezpieczne, a zabezpieczenie ESD 4 kV i izolacja wewnątrzmodułowa 3750 Vrms pomagają modułowi wytrzymać zakłócenia elektryczne w trudnych warunkach przemysłowych.Typowe zastosowania obejmują:Automatykę budynkowąAutomatyzację fabryk i maszynZdalne utrzymanie ruchu i zdalną diagnostykęUrządzenia testoweZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

Moduł I-8060 CR to 6-kanałowe wyjście przekaźnikowe Form C dużej mocy z serii niskoprofilowej I-8K/I-87K. Każdy kanał przełącza własny styk przekaźnika, dzięki czemu moduł nadaje się do sterowania obciążeniami o większym prądzie z systemu sterowania bez dodatkowych przekaźników pośredniczących przy prostym załączaniu i wyłączaniu.Każdy kanał przekaźnika ma własną diodę LED sygnalizacyjną, a obok niej diodę zasilania i komunikacji, dzięki czemu stan każdego wyjścia można sprawdzić jednym rzutem oka podczas uruchamiania i diagnostyki usterek. Parametry styków to 0,5 A przy 125 VAC, 0,25 A przy 250 VAC i 2 A przy 30 VDC, a czasy załączenia i zwolnienia wynoszą maksymalnie odpowiednio 10 ms i 5 ms.Moduł przeznaczony do szaf o silnych zakłóceniach elektrycznych oferuje ochronę ESD styków ±4 kV na każdym zacisku oraz izolację 1500 Vrms między modułem a otoczeniem. Niebieska obudowa oznacza wariant CR z rodziny I-8060.ZastosowaniaPrzełączanie obciążeń w przemysłowych systemach sterowania i automatykiPracа wyjść przekaźnikowych w przemysłowym środowisku o silnych zakłóceniach elektrycznych

I-8060-G CR to moduł I/O sterownika PAC, który załącza zewnętrzne obciążenia za pomocą sześciu wyjść przekaźnikowych mocy typu Form C. Każdy kanał ma własną diodę LED, dzięki czemu stan każdego przekaźnika można sprawdzić na pierwszy rzut oka na panelu, co ułatwia uruchamianie i diagnostykę szafy sterowniczej.Moduł zaprojektowano do pracy w zakłóconym elektrycznie środowisku przemysłowym: każdy zacisk jest zabezpieczony przed wyładowaniami ESD ±4 kV (kontaktowo), a izolacja między modułem a otoczeniem wynosi 1500 Vrms. Parametry przekaźników to 0,5 A przy 125 VAC, 0,25 A przy 250 VAC i 2 A przy 30 VDC, z czasem załączenia maksymalnie 10 ms i czasem zwolnienia maksymalnie 5 ms.Wersja w szarej obudowie, należąca do serii niskoprofilowej I-8K/I-87K, przeznaczona jest do temperatur pracy od -25 do +75 °C i pobiera maksymalnie 1 W. Wymiary to 31 x 116 x 88 mm (szer. x dł. x wys.), a urządzenie posiada certyfikaty CE, FCC, RoHS i WEEE.ZastosowaniaZałączanie zewnętrznych obciążeń z systemów sterowania PAC lub zdalnych modułów I/OPrzemysłowe szafy sterownicze pracujące w trudnych warunkach elektrycznych
