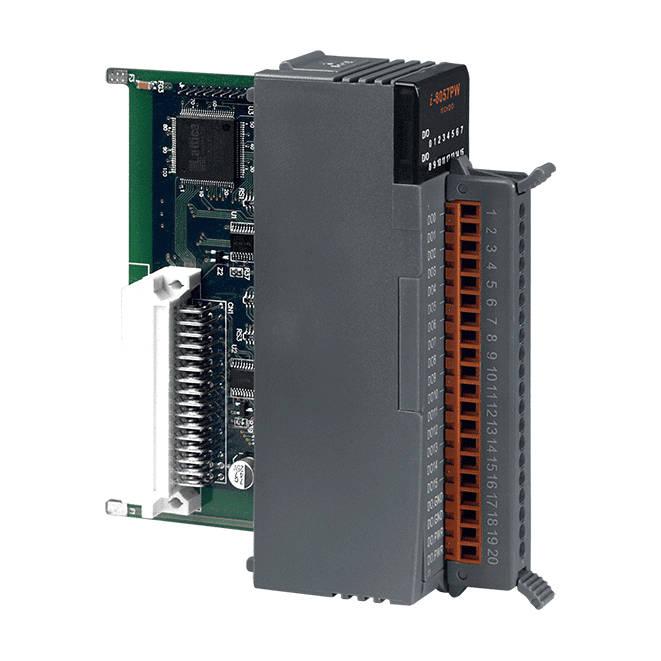

I-8057PW-G 16-kan. izolowany moduł wyjść cyfrowych typu sink z samozabezpieczeniem

Moduł I-8057W-G to 16-kanałowy moduł wyjść cyfrowych z serii I-8K/I-87K High Profile. Każdy kanał wykorzystuje izolację optotyrystorową oraz wyjście typu open-collector (NPN, sink), dzięki czemu może zasilać zewnętrzne obciążenia o napięciu od +5 VDC do +30 VDC, z prądem do 100 mA na kanał.Inżynierowie zwykle wybierają ten moduł, gdy potrzebne jest niezawodne, izolowane załączanie wielu odbiorników w szafach sterowniczych. Każdy kanał ma własną diodę LED, dzięki czemu stany wyjść można szybko sprawdzić podczas uruchamiania i diagnostyki usterek. Izolacja 3750 VDC wewnątrz modułu oraz ochrona ESD ±4 kV na każdym zacisku pomagają chronić resztę systemu przed zakłóceniami elektrycznymi.Moduł posiada certyfikaty CE, FCC, RoHS i WEEE. Pobiera maksymalnie 0,9 W i jest przeznaczony do pracy w temperaturze od -25 ~ +75 °C, co czyni go odpowiednim do automatyki budynkowej, fabrycznej i maszynowej, a także do zdalnej diagnostyki i sprzętu testowego.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

I-8057 CR to 16-kanałowy moduł wyjść cyfrowych z serii I-8K/I-87K o niskim profilu, przeznaczony do przełączania obciążeń polowych w układach automatyki i szafach sterowniczych. Każdy kanał wykorzystuje izolowane optotransoletorem wyjście typu open-collector skonfigurowane jako sink (NPN), z zakresem napięcia obciążenia od +5 VDC do +30 VDC i prądem do 100 mA na kanał.Inżynierowie wybierają ten moduł, gdy potrzebują separacji galwanicznej między stroną sterowania a okablowaniem polowym. Zapewnia on izolację wewnątrzmodułową 3750 VDC oraz ochronę ESD ±4 kV na każdym zacisku, a dioda LED sygnalizująca stan każdego wyjścia ułatwia uruchamianie i lokalizowanie usterek.Wariant CR z niebieską pokrywą to wersja identyfikowana przez ten kod zamówieniowy. Jego obudowa o wymiarach 31 x 116 x 88 mm (S x D x W) pobiera maksymalnie 0,9 W i pracuje w zakresie od -25 do +75 °C, a temperatura przechowywania wynosi od -40 do +85 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

Moduł I-8057-G CR zapewnia 16 kanałów wyjść cyfrowych izolowanych optoelektronicznie, każdy zrealizowany jako wyjście z otwartym kolektorem, przełączające w konfiguracji typu sink (NPN). Sprawdzi się u inżynierów, którzy potrzebują sterować przekaźnikami, wskaźnikami lub innymi odbiornikami o napięciu 5 do 30 VDC z modułowego stosu I/O serii I-8K/I-87K o niskim profilu. Każdy kanał jest galwanicznie odseparowany od pozostałych oraz od strony logicznej.Każde wyjście ma własną diodę LED, dzięki czemu stan wszystkich 16 kanałów można odczytać na panelu czołowym, obok wspólnej diody sygnalizującej zasilanie i komunikację. Wbudowane zabezpieczenia obejmują izolację wewnątrz modułu 3750 VDC oraz ochronę ESD ±4 kV na każdym zacisku, badaną zgodnie z IEC 61000-4-2.Przyrostek -G oznacza wersję modułu I-8057 w szarej obudowie. Maksymalny pobór mocy wynosi 0,9 W, a moduł przeznaczono do pracy w zakresie temperatur od -25 do +75 °C przy wilgotności względnej 10 do 90% RH, bez kondensacji.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testujące

Moduł I-8050W-G CR zapewnia 16 uniwersalnych kanałów cyfrowych, z których każdy można zaprogramować jako cyfrowe wejście lub cyfrowe wyjście. Jest to elastyczny wybór w sytuacjach, gdy układ wejść/wyjść może się zmieniać lub nie jest ustalony już na etapie projektu.Każdy kanał jest izolowany optooptycznie (fotosprzęgło). Wejścia są typu sink, ze stanem ON przy +10 ~ +30 VDC, a wyjścia to izolowane sterowniki z otwartym kolektorem typu sink, o obciążalności +5 ~ +30 VDC i prądzie 100 mA na kanał, z zabezpieczeniem przed zwarciem. Dla wyjść można skonfigurować wartość po włączeniu zasilania oraz wartość bezpieczną.16 kanałów, każdy programowalny jako wejście lub wyjścieStandardowo izolacja międzymodułowa 3750 VDCOchrona ESD ±4 kV na każdym zaciskuCertyfikaty CE, FCC, RoHS i WEEEZastosowaniaPodłączanie czujników i przełączników polowych typu sink do sterownikaPrzełączanie obciążeń do 100 mA na kanał za pomocą wyjść z otwartym kolektorem w szafach sterowniczych
