I-8052 Moduł wejść cyfrowych izolowanych, 8 kanałów, styk mokry 10~30 VDC

Osiem niezależnych izolowanych wejść dla sygnałów typu mokry styk. Moduł I-8052-G CR oferuje osiem różnicowych kanałów wejść cyfrowych, każdy izolowany od pozostałych za pomocą izolacji optotranzystorowej o wytrzymałości 2 kV między kanałami. Izolacja między modułem a stroną polową pomaga nie dopuścić do sterownika zakłóconych lub różniących się potencjałów masy.Każdy kanał może być podłączony jako wejście typu sink lub source, dzięki czemu jeden moduł nadaje się do obu powszechnie stosowanych konwencji okablowania wejść bez zmian sprzętowych. Osiem diod LED sygnalizuje stan każdego wejścia, co upraszcza uruchamianie i lokalizację usterek w szafie sterowniczej. Wejście akceptuje poziomy ON od +3,5 do +30 VDC, a poziom OFF wynosi maksymalnie +1 VDC.Moduł w szarej obudowie należy do niskoprofilowej serii I-8K/I-87K i jest przeznaczony do monitorowania przełączników, styków i podobnych sygnałów w automatyce budynkowej, fabrycznej i maszynowej, a także w zdalnym serwisie, diagnostyce i sprzęcie testowym.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalny serwisZdalna diagnostykaSprzęt testowy

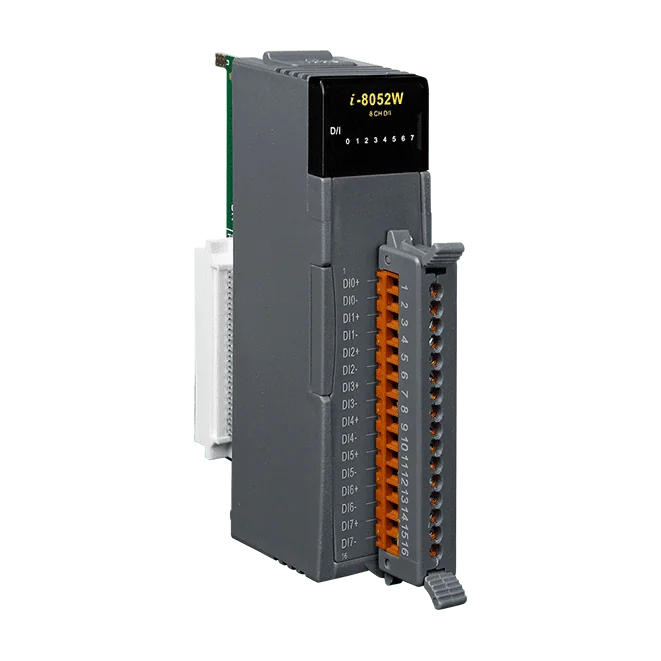

I-8052W-G CR to 8-kanałowy moduł wejść cyfrowych z serii I-8K/I-87K (High Profile). Każde z jego ośmiu różnicowych wejść jest izolowane optosprzęgaczem, z izolacją kanał-kanał 2 kV, dzięki czemu sygnały z obiektu pozostają elektrycznie rozdzielone zarówno między sobą, jak i od strony logicznej.Wejścia przyjmują sygnały ze stykami mokrymi, z poziomem ON wynoszącym +10 ~ +30 VDC i poziomem OFF maksymalnie +4 VDC. Pracę typu sink lub source wybiera się w okablowaniu, co pozwala jednemu modułowi pasować do obu konwencji połączeń w szafie sterowniczej. Dioda statusu dla każdego kanału oraz dioda zasilania i komunikacji ułatwiają sprawdzanie stanów wejść podczas uruchamiania i diagnostyki usterek.Moduł przeznaczono do pracy w zakresie -25 ~ +75 °C, a do przechowywania w zakresie -30 ~ +85 °C, przy wilgotności 5 ~ 95 % RH bez kondensacji. Jego wymiary 30 x 102 x 115 mm oraz maksymalny pobór mocy 0,3 W czynią go odpowiednim do kompaktowych szaf automatyki, gdzie miejsce i budżet mocy są ograniczone.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

Moduł I-8050W-G CR zapewnia 16 uniwersalnych kanałów cyfrowych, z których każdy można zaprogramować jako cyfrowe wejście lub cyfrowe wyjście. Jest to elastyczny wybór w sytuacjach, gdy układ wejść/wyjść może się zmieniać lub nie jest ustalony już na etapie projektu.Każdy kanał jest izolowany optooptycznie (fotosprzęgło). Wejścia są typu sink, ze stanem ON przy +10 ~ +30 VDC, a wyjścia to izolowane sterowniki z otwartym kolektorem typu sink, o obciążalności +5 ~ +30 VDC i prądzie 100 mA na kanał, z zabezpieczeniem przed zwarciem. Dla wyjść można skonfigurować wartość po włączeniu zasilania oraz wartość bezpieczną.16 kanałów, każdy programowalny jako wejście lub wyjścieStandardowo izolacja międzymodułowa 3750 VDCOchrona ESD ±4 kV na każdym zaciskuCertyfikaty CE, FCC, RoHS i WEEEZastosowaniaPodłączanie czujników i przełączników polowych typu sink do sterownikaPrzełączanie obciążeń do 100 mA na kanał za pomocą wyjść z otwartym kolektorem w szafach sterowniczych

I-8051 CR to 16-kanałowy moduł wejść cyfrowych do odczytu styków bezpotencjałowych (dry contact) na długich odcinkach kabla. Każdy kanał odczytuje się przez podłączenie do GND (ON) lub pozostawienie rozwartego (OFF), dzięki czemu moduł nadaje się do prostego monitorowania przełączników, przekaźników i przycisków w rozdzielnicach i w okablowaniu maszyn.Wszystkie 16 kanałów jest nieizolowanych, a każdy zacisk ma ochronę ESD przy wyładowaniu stykowym ±4 kV zgodnie z IEC 61000-4-2. Dioda LED stanu dla każdego wejścia oraz dioda zasilania i komunikacji ułatwiają sprawdzenie okablenia i stanu kanałów podczas uruchamiania oraz diagnozowania usterek.Ten wariant to wersja z niebieską obudową. Model I-8051-G jest wymieniony jako podobny model w tej samej serii.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe
