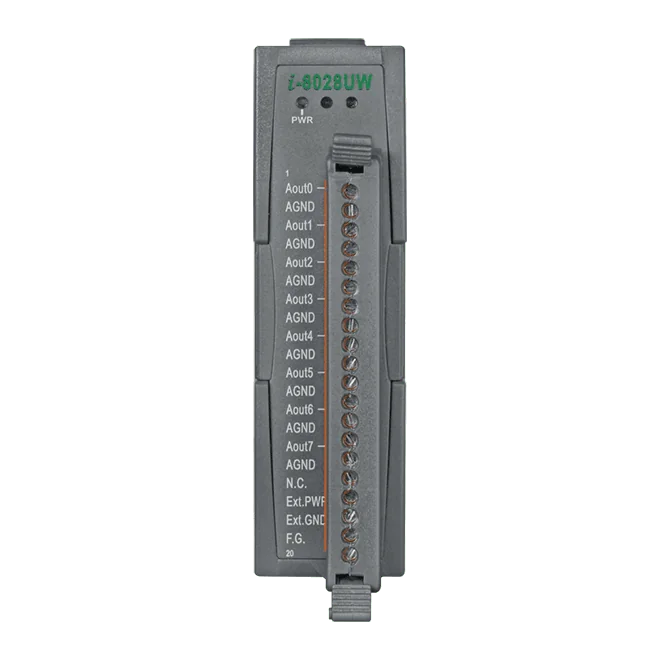

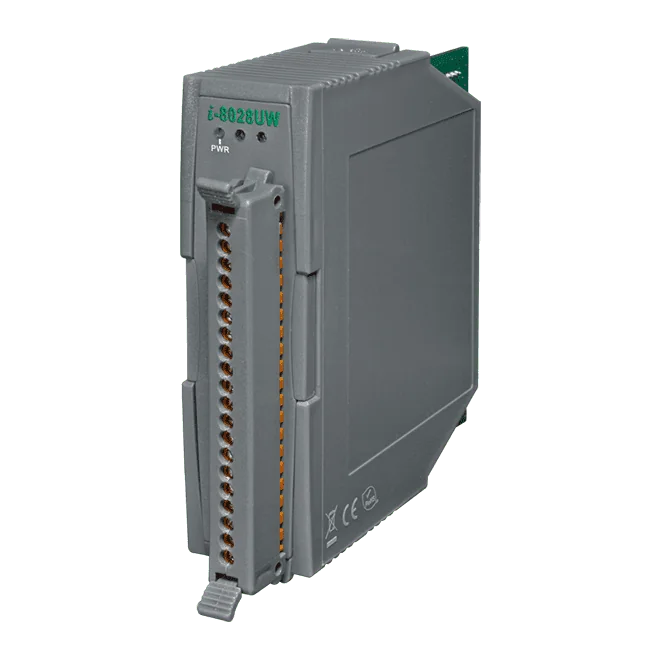

I-8028UW-G 8-kanałowy izolowany moduł wyjść analogowych, 16 bitów, napięcie/prąd

Moduł I-8024UW-G to moduł wyjść analogowych typu źródłowego z czterema kanałami jednobiegunowymi, przeznaczony dla inżynierów, którzy muszą sterować sygnałami napięciowymi lub prądowymi w architekturze wejść/wyjść sterownika PAC I-8K/I-87K. Każdy kanał może mieć własny zakres, od 0 ~ +5 VDC i ±5 VDC, przez 0 ~ +10 VDC, ±10 VDC, 0 ~ +20 mA, aż po +4 ~ +20 mA. Typ wyjścia wybiera się zworką, a detekcja przerwy w obwodzie jest dostępna w zakresie +4 ~ +20 mA.Każdy kanał ma konfigurowalną wartość po włączeniu zasilania oraz wartość bezpieczną, dzięki czemu wyjścia mogą startować z określonego stanu i wracać do znanego poziomu. Moduł posiada zabezpieczenie przed zwarciem oraz izolację wewnątrzmodułową 2500 VDC, a także izolację zewnętrznego zasilania 3000 VDC. Podano również kwalifikację do ochrony przed wyładowaniami ESD ±4 kV (kontaktowo) na każdym zacisku.Moduł jest zazwyczaj stosowany w systemach akwizycji danych, monitoringu i sterowania procesami, analizie drgań oraz w automatyce przemysłowej. Ten kod zamówieniowy odpowiada wersji modułu oznaczonej zgodnie z RoHS. Certyfikaty wymienione dla tego modelu to CE, UKCA, FCC, RoHS i WEEE.ZastosowaniaSystemy akwizycji danychMonitoring i sterowanie procesamiAnaliza drgańAutomatyka przemysłowa

I-8024W-G to moduł wyjść analogowych o rozdzielczości 14 bitów, wyposażony w cztery niezależne wyjścia typu sink (single-ended). Każdy kanał można skonfigurować indywidualnie do pracy jako wyjście napięciowe ±10 VDC lub prądowe 0 ~ +20 mA, dzięki czemu jeden moduł obsługuje oba rodzaje sygnałów bez konieczności stosowania oddzielnych modułów dla każdego z nich.Moduł charakteryzuje się odpornością na zakłócenia RF zgodną z normą IEC 61000-4-3, ochroną przed wyładowaniami ESD ±4 kV (kontakt) na każdym zacisku oraz izolacją wewnątrzmodułową. Czas odpowiedzi wynoszący 25 µs na kanał zapewnia szybką aktualizację wyjść, a dokładność odczytu zwrotnego na poziomie ±1% FSR pozwala na weryfikację wartości wyjściowych.Przeznaczony do wejść/wyjść w automatyce budynkowej, fabrycznej i maszynowejCzęść serii I-8K/I-87K High ProfileZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalna konserwacjaZdalna diagnostykaUrządzenia testujące

Moduł I-8026W-G (kod zamówieniowy I-8026W-G CR) łączy w jednym module z serii I-8K/I-87K sześć wejść analogowych, dwa wyjścia analogowe, dwa wejścia cyfrowe i dwa wyjścia cyfrowe. Sprawdzi się u inżynierów, którzy potrzebują różnych typów sygnałów na jednej jednostce High Profile zamiast kilku oddzielnych kart.Każde wejście analogowe można skonfigurować indywidualnie dla własnego zakresu, od ±10 VDC do ±1,25 VDC lub ±20 mA, a tryb napięciowy lub prądowy ustawia się zworkami. Wyjścia analogowe zapewniają rozdzielczość 12 bitów w zakresach ±10 VDC, ±5 VDC, 0 ~ 10 VDC, 0 ~ 5 VDC i 0 ~ 20 mA. Każde wejście analogowe wytrzymuje przepięcie do 240 Vrms.Wejścia cyfrowe są typu wet contact, sink/source, z poziomem ON na poziomie +10 ~ 30 VDC. Wyjścia cyfrowe to izolowane wyjścia typu open collector (sink) o wartościach znamionowych +5 ~ +30 VDC przy 100 mA na kanał, z zabezpieczeniem przed przeciążeniem i zwarciem. Izolacja wewnątrzmodułowa wynosi 2500 VDC.ZastosowaniaAutomatyka przemysłowaMaszyny przemysłoweAutomatyka budynkowaSystemy spożywcze i napojoweProdukcja półprzewodnikówSystemy sterowania

Moduł I-8014CW-G CR to wejście analogowe dla inżynierów, którzy potrzebują szybkiego i dokładnego pomiaru prądu na ośmiu kanałach różnicowych. Każdy kanał jest próbkowany z rozdzielczością 16 bitów, a w trybie pacera jednokanałowego osiąga 250 kS/s, przy zakresie wejściowym ±20 mA i izolacji wewnątrzmodułowej 2500 VDC.Funkcja Magic Scan pozwala skanować poszczególne kanały przy różnych zakresach wejściowych, zachowując szybkość próbkowania 250 kS/s podczas skanowania jednokanałowego. Może działać jako standardowe skanowanie lub jako funkcja wirtualnego próbkowania i podtrzymania (Virtual Sample and Hold), będąca tańszą alternatywą dla sprzętowego układu próbkowania i podtrzymania na wielu kartach analogowych.Wbudowany bufor FIFO o pojemności 4 K próbek przechowuje wyniki konwersji. Gdy liczba próbek przekroczy zdefiniowany poziom FIFO, przerwanie informuje urządzenie nadrzędne. W połączeniu z trybem wyzwalania zewnętrznego po zdarzeniu wyzwalającym oraz startem wyzwalanym wewnętrznie lub zewnętrznie moduł nadaje się do szybkich i krytycznych czasowo zadań akwizycji, takich jak analiza drgań.ZastosowaniaSystemy szybkiej akwizycji danychAnaliza drgań
