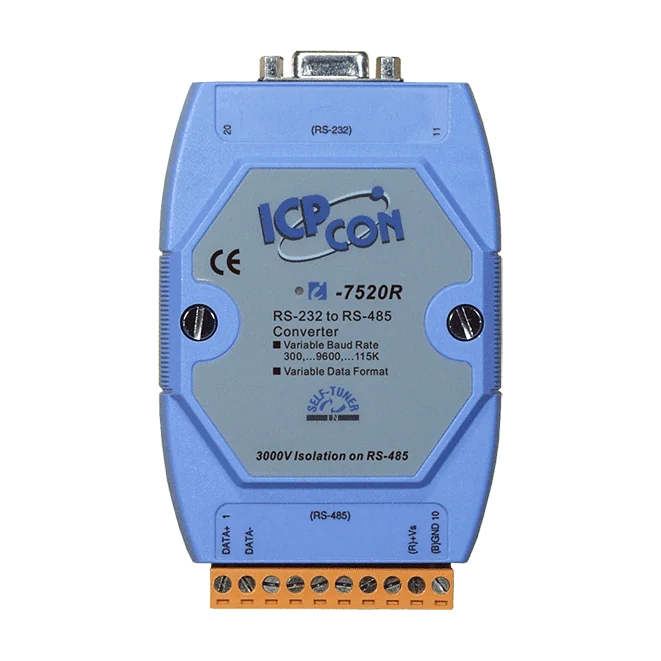

I-7520R CR Konwerter RS-232 na izolowany RS-485, 115200 bps
Przezroczysty konwerter RS-232 na izolowany RS-485 z izolacją 3000 VDC po stronie RS-485, automatycznym sterowaniem kierunkiem RS-485 i prędkościami do 115200 bps.
- Izolowane wyjście RS-485 z izolacją wewnątrzmodułową 3000 VDC po stronie RS-485
- Przezroczysta konwersja RS-232 na RS-485 bez konieczności zmian sprzętowych czy programowych
- Automatyczne sterowanie kierunkiem RS-485
- Ochrona ESD linii danych RS-232/422/485 (IEC 61000-4-2)
- Prędkość transmisji od 300 do 115200 bps
- Zakres zasilania +10 VDC ~ +30 VDC (nieizolowane), pobór mocy 1,2 W
97,00 € za sztukę
| 1-9 szt. | 97,00 € | |
|---|---|---|
| 10-30 szt. | 92,00 € | −5 % |
| 31+ szt. | 87,00 € | −10 % |
Informacje dot. produktu "I-7520R CR Konwerter RS-232 na izolowany RS-485, 115200 bps"
Konwerter I-7520R CR przekształca łącze szeregowe RS-232 ze standardowego komputera PC lub komputera przemysłowego w izolowaną sieć RS-485, bez żadnych zmian w istniejącym sprzęcie ani oprogramowaniu. To praktyczny sposób na przedłużenie komunikacji szeregowej na większe odległości oraz na magistrale RS-485 z wieloma urządzeniami.
W tym wariancie bariera izolacyjna znajduje się po stronie RS-485, dzięki czemu urządzenia RS-485 są chronione przed zakłóceniami i awariami po stronie RS-232. Niebieska obudowa identyfikuje ten kod zamówieniowy w serii I-7520. Stronę izolowaną należy wybrać zależnie od tego, które urządzenia są droższe lub bardziej narażone na zakłócenia elektryczne.
Automatyczne sterowanie kierunkiem RS-485 oraz ochrona ESD na liniach danych pomagają utrzymać niezawodność połączenia. Moduł przeznaczony jest do montażu na szynie DIN oraz do pracy w zakresie temperatur od -25 do +75 °C.
Zastosowania
- Przedłużanie łączy szeregowych RS-232 z systemów komputerów przemysłowych na większe odległości
- Budowa sieci RS-485 ze standardowego sprzętu PC
- Ochrona urządzeń po stronie RS-485 przed zakłóceniami i awariami po stronie RS-232
| Interfejs: | RS-232 to RS-485 |
|---|---|
| Izolacja: | 3000 VDC (strona RS-485) |
| Montaż: | Szyna DIN |
| Obudowa: | Tworzywo sztuczne |
| Porty: | 2 |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Konwerter |
| Wejście zasilania: | +10 ~ +30 VDC |
Dane techniczne
| Izolacja | |
|---|---|
| Izolacja wewnątrzmodułowa | I-7520 i I-7520A: 3000 VDC po stronie RS-232 I-7520AR: 3000 VDC po stronie RS-422/485 I-7520R: 3000 VDC po stronie RS-485 |
| Ochrona EMS | |
| ESD (IEC 61000-4-2) | Tak |
| Wskaźniki LED | |
| Status | 1 x zasilanie i komunikacja |
| Porty COM | |
| Porty | I-7520/I-7520R: 1 x wejście RS-232 (master), 1 x wyjście RS-485 (slave) I-7520A/ I-7520AR: 1 x wejście RS-232 (master), 1 x wyjście RS-422/485 (slave) |
| Prędkość transmisji | 300 ~ 115200 bps |
| Zasilanie | |
| Zakres wejściowy | +10 VDC ~ +30 VDC (bez izolacji) |
| Pobór mocy | 1.2 W |
| Mechaniczne | |
| Obudowa | Tworzywo sztuczne |
| Wymiary (mm) | 72 x 35 x 118 (W x L x H) |
| Instalacja | Montaż na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +75 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
