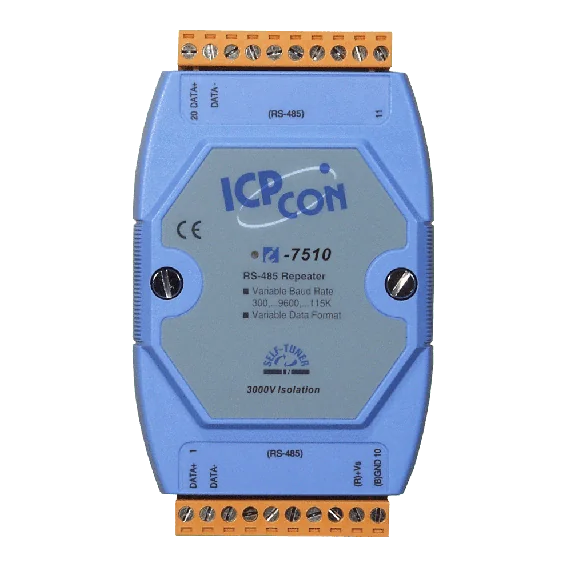

I-7510 Izolowany wzmacniacz (repeater) RS-485, izolacja 3000 VDC, 2 kierunki

I-7510A CR to izolowany wzmacniacz sygnału i konwerter dla sieci szeregowych RS-422 i RS-485, w niebieskiej obudowie, zgodny z dyrektywą RoHS. Zapewnia dwukierunkową izolację optyczną 3 kV między jednym urządzeniem RS-422/RS-485 a resztą systemu, chroniąc urządzenie przed pętlami masowymi i zakłóceniami w szerszej sieci.Poza izolacją moduł może regenerować sygnał szeregowy, aby zwiększyć zasięg istniejącej sieci. Może też przekroczyć limit 256 węzłów standardu dla segmentu RS-485 oraz konwertować w obu kierunkach między sygnałami RS-422 w układzie czteroprzewodowym a RS-485 w układzie dwuprzewodowym. Sterowanie kierunkiem transmisji RS-485 odbywa się automatycznie, dlatego nie jest potrzebny osobny sygnał kierunku.Wybierz I-7510A CR, gdy potrzebujesz kompaktowego, izolowanego wzmacniacza montowanego na szynie DIN, w plastikowej obudowie, z zasilaniem w zakresie +10 VDC do +30 VDC. Prędkości transmisji wynoszą od 300 bps do 115200 bps, a ochrona ESD na linii danych RS-485 pomaga modułowi wytrzymać trudne warunki okablowania w terenie.ZastosowaniaIzolacja pojedynczego urządzenia RS-422/RS-485 od reszty sieci szeregowejZwiększanie zasięgu transmisji istniejącej sieci RS-485Rozbudowa systemu RS-485 ponad limit 256 węzłów standarduKonwersja między sygnałami RS-422 czteroprzewodowymi a RS-485 dwuprzewodowymi

I-7510AR CR to szybki repeater i konwerter dla sieci szeregowych RS-422/485. Izoluje port RS-422/485 od obwodu zasilania wejściowego oraz od drugiej strony interfejsu, co chroni podłączone urządzenia i pomaga utrzymać stabilność sieci.Każde urządzenie zwiększa zasięg transmisji o kolejne 1,2 km (4 000 stóp) przy prędkościach do 115 200 bps. Usuwa również ograniczenie 256 węzłów systemów RS-485, dzięki czemu można budować większe sieci. Tłumienie zakłóceń i wzmacnianie kształtu sygnału na porcie RS-422/485 zapewniają niezawodny transfer danych. Urządzenie konwertuje sygnały czteroprzewodowego RS-422 i dwuprzewodowego RS-485, co daje elastyczność przy rekonfiguracji sieci.Przyrostek CR oznacza wersję z niebieską obudową, zgodnie z informacjami o zamówieniu. Urządzenie montuje się na szynie DIN i zasila napięciem od +10 VDC do +30 VDC w zakresie temperatur od -25 ~ +75 °C.ZastosowaniaWydłużanie zasięgu sieci szeregowych RS-422/485Rozbudowa sieci RS-485 ponad 256 węzłówKonwersja między sieciami czteroprzewodowymi RS-422 a dwuprzewodowymi RS-485Izolacja urządzeń szeregowych od siebie nawzajem i od zasilania w zakłóconych środowiskach przemysłowych

Moduł I-7510P-G CR to repeater RS-485, który izoluje jedno urządzenie RS-485 od reszty sieci. Izolacja jest zastosowana zarówno w obwodach wejściowych, jak i wyjściowych interfejsu, zapewniając trójkierunkową ochronę 5000 VDC między portami a stroną zasilania.Służy do wydłużenia zasięgu istniejącej magistrali RS-485 lub do rozbudowy sieci ponad limit 256 węzłów określony w normie. Może również konwertować sygnały RS-485 2-przewodowe, w obu kierunkach, w ramach tego samego systemu.Przeznaczony do zakłóconych lub wrażliwych na uziemienie instalacji, wymagających separacji galwanicznejAutomatyczne sterowanie kierunkiem RS-485 eliminuje potrzebę ręcznej konfiguracji czasówZastosowaniaZwiększanie zasięgu transmisji istniejącej sieci RS-485Rozbudowa systemu RS-485 ponad limit 256 węzłówIzolowanie jednego urządzenia RS-485 od reszty systemuKonwersja sygnałów RS-485 2-przewodowych

tM-7510U to kompaktowy repeater RS-485, który wzmacnia istniejące sygnały, dzięki czemu mogą one obsłużyć większe odległości lub większą liczbę węzłów na magistrali. Zwiększa zasięg komunikacji o 4000 ft. (1200 m) i pozwala na zwiększenie maksymalnej liczby węzłów magistrali.Moduł zapewnia dwukierunkową izolację 2500 VDC, dzięki czemu krytyczne segmenty systemu mogą być odseparowane i chronione przed resztą sieci RS-485. Linia danych RS-485 jest wyposażona w zabezpieczenie ESD, a dioda LED zasilania i komunikacji ułatwia diagnostykę usterek.Prędkość transmisji można ustawić przełącznikiem obrotowym w trybie Self-Tuner, który obsługuje wiele prędkości transmisji i formatów danych, lub w trybie stałej prędkości transmisji, przeznaczonym do długich lub podatnych na straty linii oraz środowisk o silnych zakłóceniach elektrycznych. tM-7510U CR jest dostarczany w plastikowej obudowie przystosowanej do montażu na szynie DIN.ZastosowaniaWydłużanie sieci RS-485 na długich trasach kablowychZwiększanie liczby węzłów na magistrali RS-485Izolowanie krytycznych segmentów od reszty sieci RS-485Komunikacja RS-485 w środowiskach o silnych zakłóceniach elektrycznych
