I-7188XCD-512 Sterownik PAC z portem szeregowym, MiniOS7, 2 DI, 3 DO i magistralą rozszerzeń I/O
Szeregowy sterownik PAC z procesorem 80188-20 i systemem MiniOS7 do kompaktowego sterowania wbudowanego, oferujący porty szeregowe RS-232/RS-485, 2 wejścia bezpotencjałowe, 3 wyjścia z otwartym kolektorem i magistralę rozszerzeń I/O X-board.
- Procesor 80188-20 (20 MHz lub kompatybilny) z systemem operacyjnym MiniOS7
- Programowanie w języku C za pomocą zestawów narzędzi programistycznych MiniOS7
- Pamięć 512 KB Flash, 128 KB SRAM i 2 KB EEPROM
- 1 x RS-485 i 1 x RS-232/RS-485 porty szeregowe, do 115200 bps
- 2 cyfrowe wejścia bezpotencjałowe i 3 cyfrowe wyjścia z otwartym kolektorem
- Interfejs magistrali rozszerzeń I/O X-board
296,00 € za sztukę
| 1-9 szt. | 296,00 € | |
|---|---|---|
| 10-30 szt. | 281,00 € | −5 % |
| 31+ szt. | 266,00 € | −10 % |
Informacje dot. produktu "I-7188XCD-512 Sterownik PAC z portem szeregowym, MiniOS7, 2 DI, 3 DO i magistralą rozszerzeń I/O"

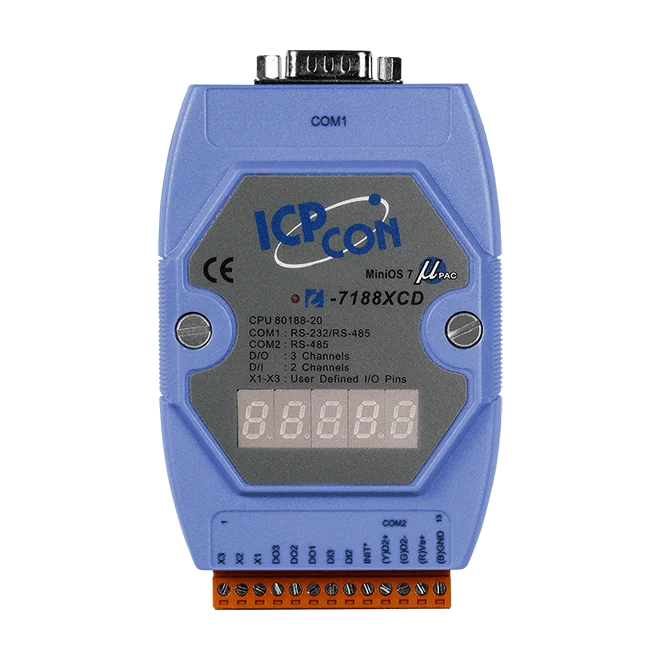

I-7188XCD-512 to szeregowy programowalny sterownik automatyki (PAC) oparty na procesorze 80188-20 z systemem operacyjnym MiniOS7. Przeznaczony jest dla inżynierów, którzy potrzebują kompaktowego sterownika montowanego na szynie DIN, zdolnego przejmować zadania od komputera PC lub PLC w wymagających warunkach przemysłowych. Programowany jest w języku C.
Na pokładzie znajduje się 512 KB pamięci Flash, 128 KB pamięci SRAM oraz 2 KB pamięci EEPROM, a także jeden port RS-485 oraz jeden port RS-232/RS-485 pracujący z prędkością do 115200 bps. Dwa wejścia bezpotencjałowe i trzy wyjścia z otwartym kolektorem (maks. +30 VDC, 100 mA) obsługują proste zadania przełączania, a magistrala rozszerzeń I/O X-board umożliwia dodanie kolejnych wejść i wyjść. Wyświetlacz LED 5-cyfrowy 7-segmentowy, programowalna dioda stanu oraz timer watchdog wspierają lokalną sygnalizację i niezawodność systemu.

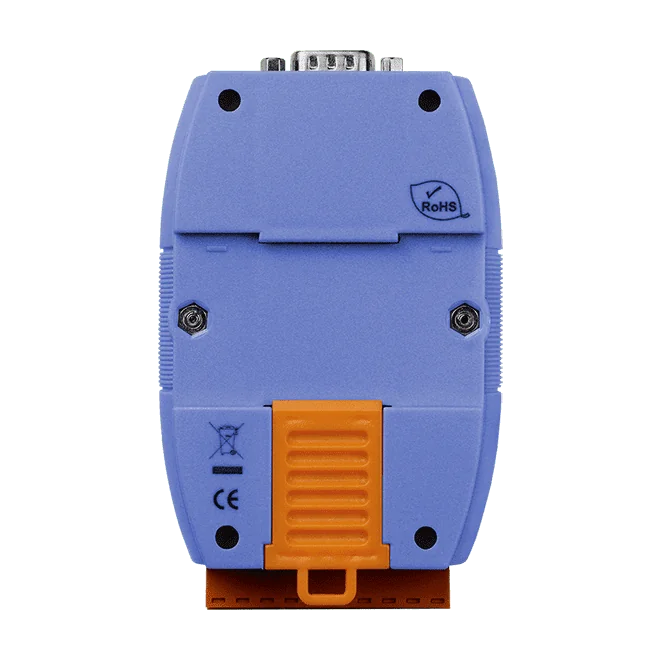

Ten kod zamówieniowy dotyczy niebieskiej wersji obudowy sterownika I-7188XCD-512. Zasilany napięciem +10 ~ 30 VDC, przeznaczony do pracy w zakresie temperatur -25 ~ +75 °C, co czyni go odpowiednim do integracji OEM oraz montażu w szafach sterowniczych, gdzie wymagany jest niewielki sterownik nastawiony na komunikację szeregową.
Zastosowania
- Zastępowanie komputerów PC lub sterowników PLC w trudnych warunkach przemysłowych
- Sterowanie wbudowane w urządzeniach OEM
- Komunikacja szeregowa i lokalne wejścia/wyjścia cyfrowe w kompaktowych panelach sterowniczych
| Interfejs: | RS-232, RS-485 |
|---|---|
| Montaż: | Szyna DIN |
| Porty: | 2 |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | PAC |
| Wejścia cyfrowe: | 2 |
| Wejście zasilania: | +10 ~ 30 VDC |
| Wyjścia cyfrowe: | 3 |
Dane techniczne
| Oprogramowanie | |
|---|---|
| OS | MiniOS7 |
| Rozwój | Język C |
| Moduł CPU | |
| CPU | 80188, 20 MHz lub kompatybilny |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 128 KB |
| Timer Watchdog | Tak |
| Wyświetlacz | |
| Typ | 5 x wyświetlacz LED 7-segmentowy |
| Wskaźniki LED | |
| Status | 1 x System |
| Wejście cyfrowe | |
| Kanały | 2 |
| Typ | Styk bezpotencjałowy |
| Poziom napięcia ON | Połącz z GND |
| Poziom napięcia OFF | Otwarty |
| Wyjście cyfrowe | |
| Kanały | 3 |
| Typ | Otwarty kolektor |
| Napięcie obciążenia | +30 VDC maks. |
| Prąd obciążenia | 100 mA |
| Rozszerzenie I/O | |
| Typ I/O | Płytka X |
| Porty COM | |
| Porty | 1 x RS-485, 1 x RS-232/RS-485 |
| Prędkość transmisji | 115200 bps maks. |
| Zasilanie | |
| Zakres wejściowy | +10 ~ 30 VDC |
| Pobór mocy | 3.0 W |
| Mechaniczne | |
| Wymiary (mm) | 72 x 119 x 33 (W x H x D) |
| Instalacja | Montaż na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 5 ~ 90%, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
