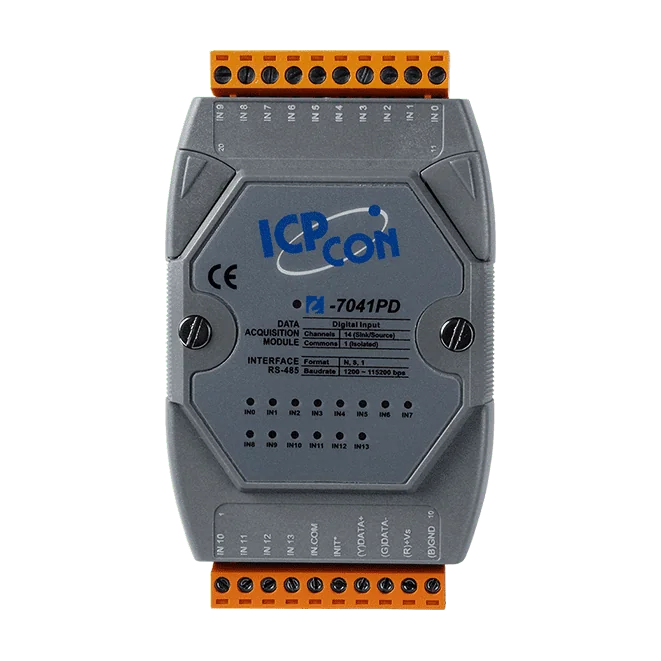

I-7041PD-G 14-kan. izolowany moduł wejść cyfrowych z LED, DCON RS-485

Moduł I-7041P-G CR to 14-kanałowy moduł izolowanych wejść cyfrowych z serii zdalnych wejść/wyjść RS-485 I-7000. Każdy kanał jest izolowany optoelektronicznie i może być podłączony jako wejście typu sink lub source, dzięki czemu jeden moduł nadaje się do szerokiej gamy urządzeń polowych. Ta szara wersja P przeznaczona jest do sygnałów stykowych (wet contact) 19~30 VDC i nie posiada diod LED sygnalizujących stan kanałów.Każdy kanał może być również używany jako 16-bitowy licznik z maksymalnym stanem 65535, co sprawia, że moduł nadaje się do zliczania impulsów i zdarzeń bez dodatkowego sprzętu. Wbudowany podwójny watchdog pomaga utrzymać nadzór nad modułem i jego komunikacją w instalacjach bez stałej obsługi.Moduł komunikuje się przez pojedynczy port RS-485 z wykorzystaniem protokołu DCON, w zakresie 1200 do 115200 bps, format danych N, 8, 1. Zakres temperatury pracy to -25 ~ +75 °C, a montaż odbywa się na szynie DIN.ZastosowaniaSterowanie załącz/wyłączAutomatyka przemysłowaMaszyny przemysłoweAutomatyka budynkowaSystemy spożywcze i napojoweProdukcja półprzewodnikówSystemy sterowania

Moduł I-7041 CR to 14-kanałowy moduł wejść cyfrowych z izolacją optoelektroniczną, przeznaczony do wprowadzania sygnałów załączenia/wyłączenia z urządzeń polowych do sieci RS-485 DCON. Okablowanie można skonfigurować dla wejść typu sink lub source, dzięki czemu ten sam moduł sprawdza się w różnych układach urządzeń polowych.Każdy kanał może pracować jako 16-bitowy licznik o maksymalnej wartości 65535 i częstotliwości wejściowej 100 Hz, przy minimalnej szerokości impulsu 5 ms. Moduł wyposażono we wbudowany podwójny watchdog, w którym watchdog modułu i watchdog komunikacji są programowalne, oraz zapewniono izolację wewnątrzmodułową 3750 VDC.Ten wariant w niebieskiej obudowie nie posiada wskaźników LED i stosuje standardowe progi wejściowe: poziom ON maksymalnie +1 VDC oraz poziom OFF +4 ~ 30 VDC. Zasilanie z zakresu +10 ~ +30 VDC z ochroną przed odwrotną polaryzacją, pobór mocy 0,2 W. Moduł przeznaczony jest do:Sterowania załączaniem/wyłączaniemAutomatyki przemysłowej i maszynAutomatyki budynkowejSystemów spożywczych i napojowychProdukcji półprzewodnikówSystemów sterowaniaZastosowaniaSterowanie załączaniem/wyłączaniemAutomatyka przemysłowaMaszyny przemysłoweAutomatyka budynkowaSystemy spożywcze i napojoweProdukcja półprzewodnikówSystemy sterowania

Moduł I-7041D CR to 14-kanałowy izolowany moduł wejść cyfrowych z serii I-7000 RS-485, przeznaczony dla inżynierów, którzy potrzebują niezawodnego wykrywania stanów dwustanowych z sygnalizacją statusu bezpośrednio na module. Każdy kanał jest izolowany optycznie (optoizolator) i może być podłączony zarówno w konfiguracji wejścia typu sink, jak i source, dzięki czemu jeden moduł obsługuje różne schematy okablowania urządzeń polowych.Każdy kanał może być również używany jako 16-bitowy licznik o maksymalnej wartości 65535, co czyni moduł przydatnym do zliczania impulsów i zdarzeń. Diody LED sygnalizują w czasie rzeczywistym stan każdego wejścia cyfrowego, a izolacja międzymodułowa 3750 VDC wspiera bezpieczniejszą integrację z szafami sterowniczymi.Ten wariant w niebieskiej obudowie korzysta ze standardowego poziomu wejściowego 4~30 VDC i pobiera 1,0 W. Komunikuje się poprzez pojedynczy port RS-485 z użyciem protokołu DCON przy prędkościach 1200~115200 bps, montowany jest na szynie DIN, a zakres temperatur pracy wynosi -25 ~ +75 °C.ZastosowaniaWszelkiego rodzaju sterowanie dwustanowe (on/off)Automatyka przemysłowaMaszyny przemysłoweAutomatyka budynkowaSystemy spożywcze i napojoweProdukcja półprzewodnikówSystemy sterowania

Moduł I-7042 CR to 13-kanałowy moduł wyjść cyfrowych do sieci RS-485 wykorzystujących protokół DCON. Każdy kanał posiada izolację optoelektroniczną oraz wyjście typu sink z otwartym kolektorem, o zakresie napięcia obciążenia od +3,5 do +50 VDC i prądzie 100 mA na kanał, z izolacją wewnątrzmodułową 3750 Vrms.Wartości wyjść po załączeniu zasilania oraz wartości bezpieczne są programowalne, dzięki czemu wyjścia mogą przyjąć zdefiniowany stan podczas uruchomienia lub w przypadku utraty komunikacji. Wbudowany podwójny watchdog wspomaga odzyskiwanie pracy w instalacjach bez nadzoru. Ten wariant w niebieskiej obudowie przeznaczony jest dla inżynierów potrzebujących izolowanych wyjść przełączających DC w module montowanym na szynie DIN, o szerokim zakresie temperatur pracy od -25 do +75 °C.W porównaniu z nieizolowaną serią I-7043, moduł I-7042 oferuje izolację kanałów. Wariant I-7042D dodaje 13 diod LED do sygnalizacji stanu kanałów, których nie zawiera ten kod zamówieniowy.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testujące
