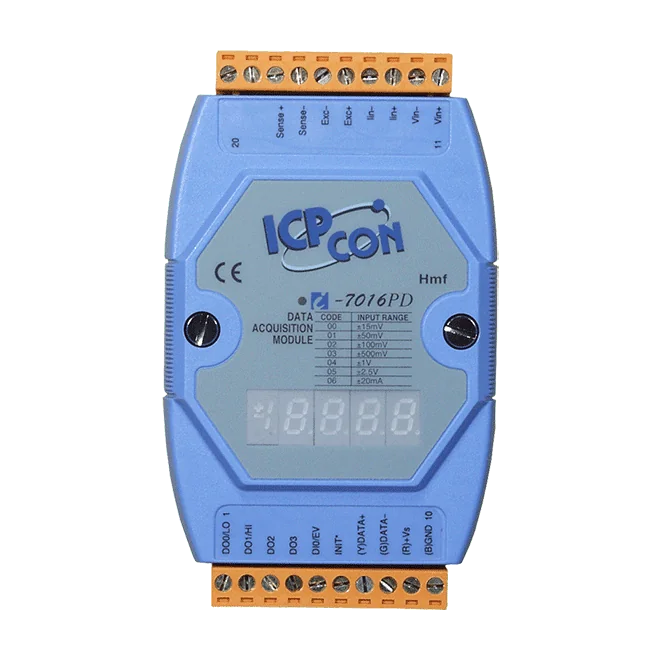

I-7016PD Moduł wejściowy tensometryczny, 1-kanałowy 6-przewodowy z wyświetlaczem LED

I-7016P CR przetwarza sygnały z tensometrów w układzie pełnego mostka oraz z czujników obciążenia na wartości pomiarowe w sieci RS-485 DCON. Dzięki 6-przewodowemu połączeniu dwa dodatkowe przewody pomiarowe (sense) mierzą napięcie zasilania mostka bezpośrednio na czujniku, dzięki czemu moduł może wykryć spadek napięcia na kablu i go skompensować. Rozwiązanie to sprawdza się tam, gdzie czujnik znajduje się w odległości większej niż 10 m od sterownika.Oprócz samego pozyskiwania danych moduł obsługuje definiowane przez użytkownika tablice mapowania liniowego, które przeliczają wartość zmierzoną bezpośrednio na masę. Ma również wyjście wzbudzenia 0 ~ +10 V, jedno wejście cyfrowe, które może pracować jako wejście ogólnego przeznaczenia lub licznik zdarzeń 50 Hz, oraz cztery wyjścia cyfrowe typu open-collector, które można ustawić do zastosowań ogólnych lub jako alarmy wysoki/niski.Ten wariant ma niebieską obudowę i nie posiada lokalnego wyświetlacza LED. Jeśli wymagany jest wyświetlacz na module, wybierz I-7016PD, a w przypadku krótszych tras, gdzie kompensacja przewodów nie jest potrzebna, serię 4-przewodową I-7016.ZastosowaniaPomiar siły za pomocą tensometrów i czujników obciążeniaSystemy ważenia z wykorzystaniem tablic mapowania liniowegoPomiar tensometryczny na dużych odległościachWysokodokładne pomiary w środowiskach przemysłowychSygnalizacja alarmów przez wyjścia cyfrowe wysoki/niski

Moduł I-7016 CR odbiera sygnały z tensometrów i czujników obciążenia w układzie mostka pełnego i przetwarza je lokalnie, dzięki czemu moduł może przekazywać wartości masy zamiast surowych odczytów w miliwoltach. Dostępne są dwa wejścia tensometryczne o rozdzielczości 16 bitów, konfigurowalne dla zakresów napięciowych lub prądowych, a zdefiniowana przez użytkownika tablica mapowania liniowego przelicza zmierzone dane na masę.To wersja 4-przewodowa w niebieskiej obudowie, bez wyświetlacza LED. Zawiera wyjście napięcia wzbudzenia 0 ~ +10 V o obciążalności do 40 mA, jedno wejście cyfrowe, które może być używane jako ogólne wejście lub licznik zdarzeń 50 Hz, oraz cztery wyjścia cyfrowe typu otwarty kolektor, które można ustawić jako wyjścia ogólne lub alarmy wysoki/niski. Wartości po włączeniu zasilania są programowalne dla napięcia wzbudzenia, a dla wyjść cyfrowych można programować wartości po włączeniu zasilania oraz wartości bezpieczne.Komunikacja odbywa się przez jeden port RS-485 z protokołem DCON, w zakresie 1200 ~ 115200 bps, z formatem danych (N, 8, 1). Moduł montuje się na szynie DIN i ma zakres temperatury pracy -25 ~ +75 °C. Do pomiaru na dużych odległościach z kompensacją 6-przewodową właściwą opcją jest seria I-7016P.ZastosowaniaWażenie i pomiar siły z użyciem tensometrów lub czujników obciążeniaOgólne badania i aplikacje wrażliwe na kosztyZdalne pozyskiwanie danych w sieciach RS-485 DCON

Moduł I-7016D CR przetwarza sygnały z tensometrów mostkowych pełnego mostka oraz z czujników obciążenia na wartości cyfrowe, przesyłane przez RS-485 w protokole DCON. Oferuje dwa wejścia tensometryczne, z których każde może być skonfigurowane dla zakresów napięciowych lub prądowych, oraz 5-cyfrowy wyświetlacz LED 7-segmentowy do lokalnego odczytu.Zdefiniowana przez użytkownika tablica mapowania liniowego pozwala modułowi przeliczać surowe pomiary bezpośrednio na jednostki inżynierskie, np. masę, dzięki czemu system nadrzędny otrzymuje dane już przeskalowane. Moduł zapewnia również jedno wyjście wzbudzenia 0 do +10 V o obciążalności do 40 mA, jedno cyfrowe wejście z licznikiem zdarzeń 50 Hz oraz cztery cyfrowe wyjścia typu otwarty kolektor, które można ustawić do zastosowań ogólnych lub alarmów wysoki/niski.Ten wariant 4-przewodowy nadaje się do krótkich tras kablowych, gdyż według źródła odległości nie przekraczają 10 metrów. Do pomiarów na dużych odległościach, gdzie straty w kablu wpływają na dokładność, przeznaczona jest alternatywa, seria 6-przewodowa I-7016P(D) z pomiarem napięcia wzbudzenia.ZastosowaniaSystemy ważenia z wykorzystaniem czujników obciążeniaPomiar siły i odkształceń za pomocą tensometrów pełnego mostkaOgólne badania i aplikacje pomiarowe wrażliwe na kosztZdalna akwizycja danych w sieciach RS-485 DCON

Moduł I-7011 CR to zdalne wejścia/wyjścia RS-485 z jednym różnicowym wejściem analogowym, akceptującym sygnały napięciowe, prądowe i termoelementowe. Ten kod zamówieniowy z niebieską obudową (CR) wykorzystuje protokół DCON na porcie szeregowym, z konfigurowalną prędkością transmisji od 1200 do 115200 bps oraz stałym formatem danych (N, 8, 1).Wejście analogowe obsługuje termoelementy typów J, K, T, E, R, S, B, N i C, wraz z detekcją przerwania termoelementu do lokalizacji usterek. Zakresy napięciowe wynoszą od ±15 mV do ±2,5 V, a rozdzielczość 16-bitowa zapewnia dokładność ±0,1% FSR przy łącznej częstotliwości próbkowania 10 Hz. Wejście prądowe (±20 mA) wymaga opcjonalnego zewnętrznego rezystora 125 Ω.Wejście cyfrowe może pracować jako licznik zdarzeń 50 Hz, a dwa wyjścia typu open-collector (sink) mogą pełnić funkcję alarmów wysokiego/niskiego poziomu, z programowalnymi wartościami po włączeniu zasilania i wartościami bezpiecznymi. Izolacja wewnątrzmodułowa wynosi 3000 VDC, a moduł zasilany jest napięciem +10 ~ +30 VDC z zabezpieczeniem przed odwrotną polaryzacją. Montowany jest na szynie DIN i przeznaczony do pracy w zakresie temperatur od -25 ~ +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe
