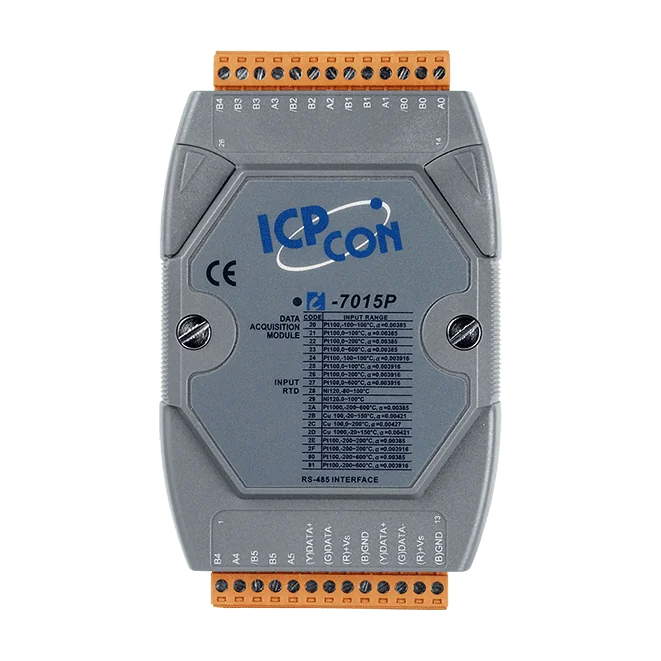

I-7015P-G Moduł wejść RTD, 6 kan., kompensacja rezystancji przewodów 3-przewodowych, DCON

Moduł I-7015 CR to sześciokanałowe wejście do pomiaru temperatury z czujnikami rezystancyjnymi RTD. Każdy kanał może być skonfigurowany dla innego typu czujnika, dzięki czemu jeden moduł może obsługiwać mieszany zestaw punktów pomiarowych na tej samej magistrali RS-485.Pomiar i diagnostyka: Kanały konfiguruje się indywidualnie, obsługiwane są czujniki Pt100, Pt1000, Ni120, Cu50, Cu100 i Cu1000, z pomiarem rezystancji do 3,2 kΩ. Przetwornik 16-bitowy zapewnia dokładność ±0,05% FSR przy łącznej częstotliwości próbkowania 12 Hz. Detekcja przerwania przewodu (open wire) pomaga wykryć uszkodzone przewody czujnika podczas pracy.Montaż i komunikacja: Moduł komunikuje się przez jeden port RS-485 z wykorzystaniem protokołu DCON, z prędkościami transmisji od 1200 do 115200 bps. Posiada izolację wewnątrzmodułową 3000 VDC, ochronę kontaktową ESD ±4 kV oraz wbudowany podwójny watchdog. Montowany jest na szynie DIN i zasilany napięciem od +10 do +30 VDC, pobór mocy wynosi 1,1 W. Ta wersja CR w niebieskiej obudowie to kod zamówieniowy zgodny z dyrektywą RoHS.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaAparatura kontrolno-pomiarowa

M-7015-G CR to moduł wejściowy RTD z 6 kanałami do pomiaru temperatury czujnikami RTD. Każdy kanał może być podłączony do innego typu czujnika i konfigurowany indywidualnie, co sprawdza się w panelach z mieszanymi czujnikami oraz w wielopunktowym monitorowaniu temperatury na jednej magistrali RS-485.Moduł oferuje rozdzielczość 16 bitów, dokładność ±0,05% FSR oraz łączną częstotliwość próbkowania 12 Hz. Detekcja przerwania przewodu pomaga zidentyfikować uszkodzone przewody czujników, a wbudowany podwójny watchdog obejmuje zarówno moduł, jak i komunikację. Zabezpieczenia obejmują izolację 3000 VDC wewnątrz modułu, ochronę ESD ±4 kV ze stykiem na każdym zacisku oraz ochronę przed odwrotną polaryzacją na wejściu zasilania.Obsługa czujników Pt100, Pt1000, Ni120, Cu50, Cu100 i Cu1000Obsługa protokołów Modbus RTU oraz DCON, konfigurowanych programowoPrędkości transmisji od 1200 do 115200 bps z wybieralnymi formatami danychZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

Moduł M-7015P-G CR to 6-kanałowe wejście RTD do pomiaru temperatury z czujnikami Pt100, Pt1000, Ni120, Cu50, Cu100 i Cu1000. Każdy kanał można skonfigurować dla innego typu czujnika, dzięki czemu jeden moduł może obsługiwać mieszane układy czujników w jednej sieci RS-485.Jego główną zaletą jest automatyczna eliminacja rezystancji przewodów w układzie 3-przewodowym, która zapewnia dokładne odczyty przy długich trasach kablowych. W połączeniu z rozdzielczością 16 bitów, dokładnością ±0,05% FSR oraz wykrywaniem przerwy w przewodzie sprawdza się w zdalnym monitoringu temperatury, gdzie długość kabla mogłaby pogarszać wyniki.Moduł komunikuje się przez jeden port RS-485, używając protokołu Modbus RTU lub DCON, wybieranych programowo, przy prędkościach transmisji od 1200 do 115200 bps. Wersja w szarej obudowie przeznaczona jest do montażu na szynie DIN i zasilania 10 do 30 VDC, z zakresem temperatur pracy od -25 do +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalna konserwacjaZdalna diagnostykaSprzęt testowy

Moduł I-7011 CR to zdalne wejścia/wyjścia RS-485 z jednym różnicowym wejściem analogowym, akceptującym sygnały napięciowe, prądowe i termoelementowe. Ten kod zamówieniowy z niebieską obudową (CR) wykorzystuje protokół DCON na porcie szeregowym, z konfigurowalną prędkością transmisji od 1200 do 115200 bps oraz stałym formatem danych (N, 8, 1).Wejście analogowe obsługuje termoelementy typów J, K, T, E, R, S, B, N i C, wraz z detekcją przerwania termoelementu do lokalizacji usterek. Zakresy napięciowe wynoszą od ±15 mV do ±2,5 V, a rozdzielczość 16-bitowa zapewnia dokładność ±0,1% FSR przy łącznej częstotliwości próbkowania 10 Hz. Wejście prądowe (±20 mA) wymaga opcjonalnego zewnętrznego rezystora 125 Ω.Wejście cyfrowe może pracować jako licznik zdarzeń 50 Hz, a dwa wyjścia typu open-collector (sink) mogą pełnić funkcję alarmów wysokiego/niskiego poziomu, z programowalnymi wartościami po włączeniu zasilania i wartościami bezpiecznymi. Izolacja wewnątrzmodułowa wynosi 3000 VDC, a moduł zasilany jest napięciem +10 ~ +30 VDC z zabezpieczeniem przed odwrotną polaryzacją. Montowany jest na szynie DIN i przeznaczony do pracy w zakresie temperatur od -25 ~ +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe
