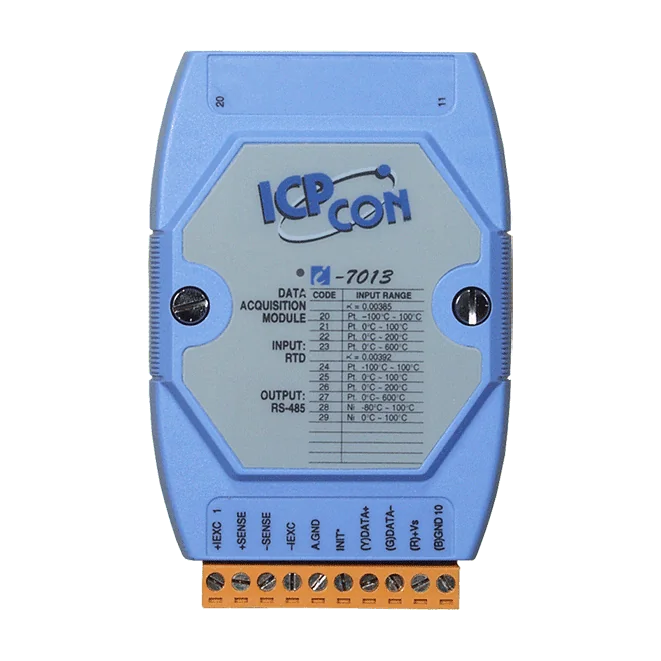

I-7013 Moduł wejściowy RTD, 1 kanał, protokół DCON, Pt100/Pt1000/Ni120

Moduł I-7013D CR to jednokanałowe wejście RTD do bezpośredniego pomiaru temperatury z czujników Pt100, Pt1000 i Ni120. Obsługuje połączenia RTD 2-, 3- i 4-przewodowe, a w przypadku okablowania 3- i 4-przewodowego dostępna jest kompensacja rezystancji przewodów, co pomaga zachować dokładność pomiaru przy dłuższych przewodach czujnika.Lokalne odczyty są wyświetlane na 5-cyfrowym wyświetlaczu LED 7-segmentowym, a port RS-485 komunikuje się w protokole DCON z prędkością od 1200 do 115200 bps. Wykrywanie przerwy w przewodzie oraz wbudowany podwójny watchdog (modułu i komunikacji) pomagają inżynierom wykrywać usterki czujników i zapewniają ciągłość pracy instalacji bez nadzoru. Izolacja wewnątrzmodułowa 3000 VDC oddziela wejście od pozostałej części modułu.Moduł w niebieskiej obudowie przeznaczono do montażu na szynie DIN i zasilania 10 do 30 VDC z zabezpieczeniem przed odwrotną polaryzacją. Zakres temperatury pracy to -25 do +75 °C. Typowe zastosowania:Automatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchu i diagnostykaUrządzenia testoweZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

M-7013P-G to jednokanałowy moduł wejściowy temperatury RTD do zdalnych modułów I/O montowanych na szynie DIN. Obsługuje czujniki Pt100, Pt1000 i Ni120 z połączeniami 2-, 3- lub 4-przewodowymi, oferuje eliminację rezystancji przewodów dla połączeń 3- i 4-przewodowych oraz detekcję przerwania przewodu, dzięki czemu inżynierowie mogą monitorować nie tylko temperaturę, ale również integralność okablowania czujnika.Oprócz wejścia analogowego moduł posiada jedno wejście cyfrowe, które może pracować jako licznik zdarzeń 50 Hz, oraz dwa wyjścia cyfrowe typu MOSFET z otwartym kolektorem, konfigurowalne jako alarmy wysokiego/niskiego poziomu. Oba wyjścia są typu sink, z programowalnymi wartościami po włączeniu zasilania i wartościami bezpiecznymi, oraz posiadają zabezpieczenie przed zwarciem.Komunikacja odbywa się przez pojedynczy port RS-485 obsługujący protokoły Modbus RTU i DCON, z prędkościami transmisji od 1200 do 115200 bps. Moduł posiada izolację wewnątrzmodułową 3000 VDC, wbudowany podwójny watchdog i zasilany jest napięciem +10 do +30 VDC, z zakresem temperatur pracy od -25 do +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

Moduł M-7013PD-G mierzy temperaturę z jednego czujnika RTD, obsługując typy Pt100, Pt1000 i Ni120 z połączeniami 2-, 3- lub 4-przewodowymi. Wykrywanie przerwy przewodu oraz eliminacja rezystancji przewodów przy połączeniach 3- i 4-przewodowych pomagają utrzymać wiarygodność odczytów przy długich trasach czujników.Oprócz wejścia analogowego moduł dodaje jedno wejście cyfrowe, które może pracować jako licznik zdarzeń 50 Hz, oraz dwa wyjścia cyfrowe, które mogą być używane jako alarmy wysoki/niski. Izolacja wewnątrzmodułowa wynosi 3000 VDC.Konfiguracja odbywa się programowo, a moduł komunikuje się przez pojedynczy port RS-485, używając protokołu Modbus RTU lub DCON. 5-cyfrowy wyświetlacz LED 7-segmentowy oraz wskaźnik zasilania i komunikacji ułatwiają lokalną kontrolę stanu. Jest to wariant z szarą obudową.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalna konserwacjaZdalna diagnostykaSprzęt testowy

Moduł I-7011 CR to zdalne wejścia/wyjścia RS-485 z jednym różnicowym wejściem analogowym, akceptującym sygnały napięciowe, prądowe i termoelementowe. Ten kod zamówieniowy z niebieską obudową (CR) wykorzystuje protokół DCON na porcie szeregowym, z konfigurowalną prędkością transmisji od 1200 do 115200 bps oraz stałym formatem danych (N, 8, 1).Wejście analogowe obsługuje termoelementy typów J, K, T, E, R, S, B, N i C, wraz z detekcją przerwania termoelementu do lokalizacji usterek. Zakresy napięciowe wynoszą od ±15 mV do ±2,5 V, a rozdzielczość 16-bitowa zapewnia dokładność ±0,1% FSR przy łącznej częstotliwości próbkowania 10 Hz. Wejście prądowe (±20 mA) wymaga opcjonalnego zewnętrznego rezystora 125 Ω.Wejście cyfrowe może pracować jako licznik zdarzeń 50 Hz, a dwa wyjścia typu open-collector (sink) mogą pełnić funkcję alarmów wysokiego/niskiego poziomu, z programowalnymi wartościami po włączeniu zasilania i wartościami bezpiecznymi. Izolacja wewnątrzmodułowa wynosi 3000 VDC, a moduł zasilany jest napięciem +10 ~ +30 VDC z zabezpieczeniem przed odwrotną polaryzacją. Montowany jest na szynie DIN i przeznaczony do pracy w zakresie temperatur od -25 ~ +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe
