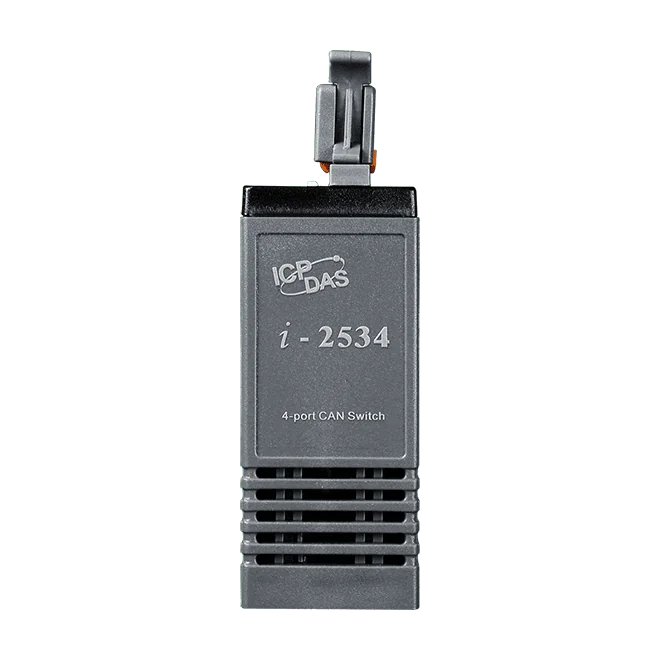

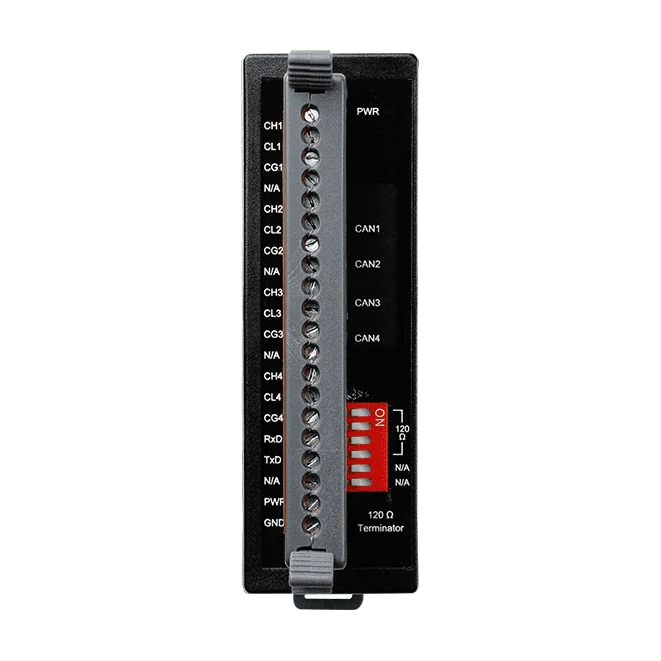

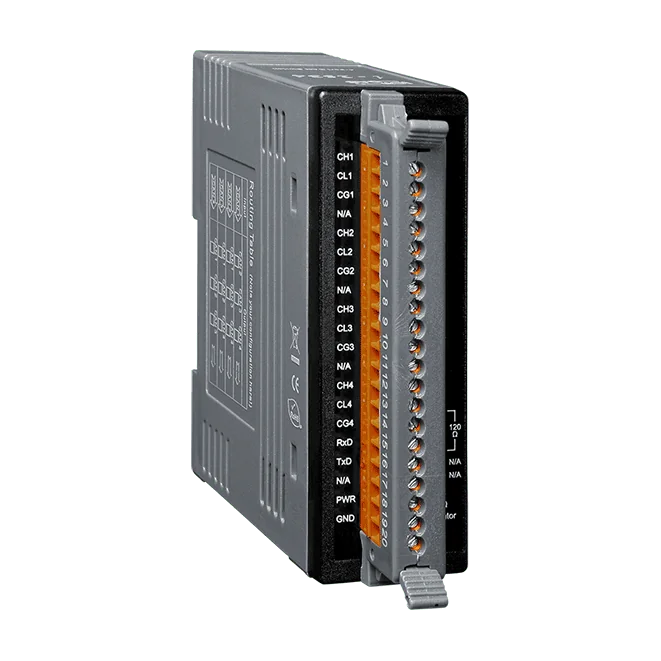

I-2534 Przełącznik magistrali CAN 4-portowy, obudowa plastikowa, montaż na szynie DIN

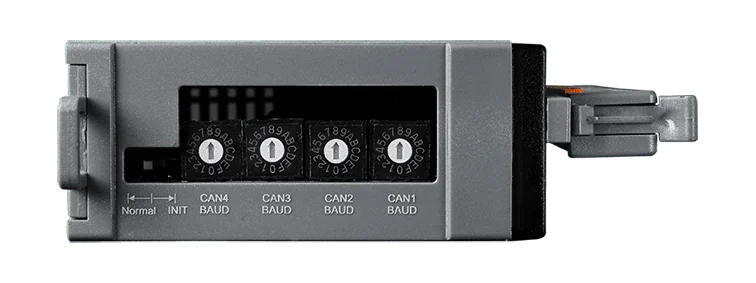

Moduł I-5534-M (kod zamówieniowy I-5534-M CR) zapewnia inżynierom cztery niezależne kanały CAN, które można łączyć w topologie gwiazdy lub drzewa. Pozwala podzielić dużą magistralę na kilka podsieci, co zwiększa praktyczną liczbę węzłów w sieci, lub wydłużyć trasę kabla istniejącego systemu CAN.Każdy kanał może pracować z własną prędkością transmisji, wybieraną przełącznikiem obrotowym w zakresie od 5 kbps do 1 Mbps, dzięki czemu segmenty o różnych prędkościach mogą wymieniać dane za pośrednictwem urządzenia. Konfigurowalny filtr CAN, do 32 mapowań identyfikatorów CAN na kanał oraz bufor 100 ramek na kanał pozwalają kontrolować ruch między segmentami. Narzędzie pomocnicze obsługuje ustawienia filtra, ścieżki trasowania, zdefiniowanej przez użytkownika prędkości transmisji oraz mapowania identyfikatorów CAN.Obudowa metalowa, wolna od aluminium, przeznaczona jest do montażu naściennego i zasilania 10 do 30 VDC. Izolacja wynosi 3000 VDC dla przetwornicy DC-DC oraz 2500 Vrms dla optoizolatora, a urządzenie pracuje w zakresie od -25 do +75 °C.ZastosowaniaMaszyny przemysłoweAutomatyka budynkowaAutomatyka pojazdów

I-2533 CR to inteligentny most CAN łączący dwie magistrale CAN przez łącze światłowodowe wielomodowe. Przekształca sygnały magistrali CAN na sygnały optyczne, odtwarza ich kształt po drugiej stronie i obsługuje zarówno CAN 2.0A, jak i CAN 2.0B, w pełni zgodnie z ISO 11898-2.W porównaniu z modelem I-2532 ten model dodaje konfigurację prędkości transmisji CAN oraz filtrów wiadomości. Jest to przydatne przy łączeniu dwóch sieci pracujących z różnymi prędkościami transmisji. Ponieważ prędkość transmisji nie ogranicza zasięgu, całkowitą długość sieci można wydłużyć, do 2 km na jedno łącze światłowodowe przy dowolnej prędkości CAN.Most akceptuje zdefiniowaną przez użytkownika prędkość transmisji w zakresie 10 k ~ 1 M bps i zawiera narzędzie programowe do konfiguracji filtrów wiadomości. Bufory nadawcze i odbiorcze CAN po 512 rekordów oraz detekcja przerwania kabla światłowodowego pomagają zapewnić niezawodny przepływ danych przez łącze.ZastosowaniaZarządzanie stacjami ładowania pojazdów elektrycznychSterowanie i monitoring systemów opartych na CAN w różnych branżach przemysłu

I-2533-UTA CR to most CAN służący do przedłużania magistrali CAN za pośrednictwem kabla światłowodowego. Przekształca sygnały CAN na sygnały optyczne po jednej stronie i odtwarza je po drugiej, dzięki czemu dwa segmenty CAN można połączyć jednym łączem wielomodowym ST o zasięgu do 2 km.Most sprawdza się w sieciach, w których po obu stronach pracują różne prędkości transmisji. Można konfigurować jego prędkość transmisji oraz ustawienia filtrów wiadomości, a ponieważ łącze światłowodowe nie zależy od prędkości transmisji CAN, ograniczenie odległości magistrali CAN nie ulega zmniejszeniu. Całkowitą długość sieci można zatem zwiększyć, a poszczególne segmenty zachowują własne parametry czasowe.Strona CAN obsługuje zarówno CAN 2.0A, jak i CAN 2.0B zgodnie z ISO 11898-2, a zakres temperatur pracy wynosi od -40 do 75 °C. Montaż odbywa się na szynie DIN, a uszkodzenie kabla światłowodowego jest wykrywane.ZastosowaniaŁączenie dwóch sieci magistrali CAN za pomocą kabla światłowodowegoŁączenie segmentów CAN pracujących z różnymi prędkościami transmisjiZwiększanie całkowitej długości sieci CAN ponad ograniczenie odległości magistraliZarządzanie stacjami ładowania pojazdów elektrycznychSterowanie i monitorowanie w różnych gałęziach przemysłu

I-2533CS CR to lokalny mostek CAN, który przesyła sygnały magistrali CAN przez światłowód jednomodowy, umożliwiając połączenie dwóch sieci CAN na odległościach, których nie obejmuje okablowanie miedziane. Łącze zapewnia zasięg do 30 km przy dowolnej prędkości transmisji CAN, dzięki czemu zasięg każdego segmentu magistrali nie ulega skróceniu, gdy sieci pracują z różnymi prędkościami.Każda sieć CAN jest odizolowana od drugiej, więc błąd magistrali po jednej stronie nie zakłóca pracy po drugiej. Obie strony mogą działać z różnymi prędkościami transmisji, a mostek obsługuje także definiowane przez użytkownika prędkości transmisji. Detekcja przerwania włókna oraz narzędzie do konfiguracji filtrów komunikatów CAN ułatwiają uruchomienie i diagnostykę usterek.Urządzenie montowane jest na szynie DIN i wykorzystuje wymienny blok zaciskowy, co upraszcza instalację w szafach sterowniczych.ZastosowaniaSystemy zdalnie sterowanych pojazdów podwodnych (ROV)Rozszerzanie sieci magistrali CAN na długie odcinki światłowodowe
