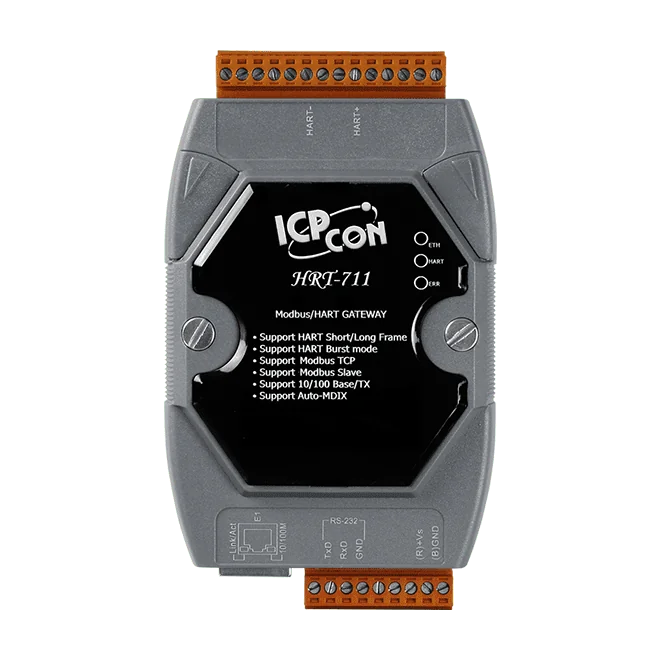

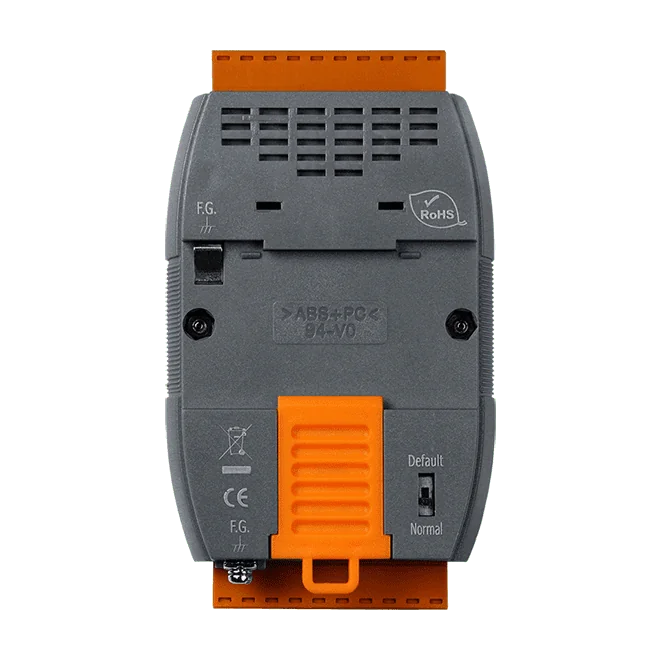

HRT-711 Brama Modbus TCP/UDP do HART, 1 port HART, do 15 urządzeń
Brama Modbus TCP/UDP do HART, która pozwala masterowi Modbus odczytywać przetworniki i siłowniki HART przez Ethernet. Obsługuje topologie HART punkt-punkt i wielopunktowe oraz montaż na szynie DIN.
- Serwer Modbus TCP/UDP z trybem slave Modbus do integracji z sieciami Modbus
- Dwa mastery HART, pracujące w topologii punkt-punkt lub wielopunktowej, z obsługą do 15 urządzeń HART
- Obsługa ramek krótkich i długich HART, trybu burst HART oraz automatycznego pobierania adresu ramki długiej
- Obsługa wymiany urządzeń HART w trakcie pracy (on-line)
- Aktualizacja firmware przez port COM (RS-232) oraz wskaźniki LED stanu
- Wbudowany watchdog oraz zabezpieczenie przed odwróceniem polaryzacji zasilania, przepięciem i zanikiem napięcia
546,00 € za sztukę
| 1-9 szt. | 546,00 € | |
|---|---|---|
| 10-30 szt. | 518,00 € | −5 % |
| 31+ szt. | 491,00 € | −10 % |
Informacje dot. produktu "HRT-711 Brama Modbus TCP/UDP do HART, 1 port HART, do 15 urządzeń"
Urządzenie HRT-711 CR pracuje jako urządzenie nadrzędne HART (master) w sieci Modbus. Master Modbus może uzyskać dostęp do urządzeń HART w układzie 2-przewodowym lub 4-przewodowym, takich jak przetworniki i siłowniki, poprzez port Ethernet 10/100Base-TX, dzięki czemu przyrządy polowe można włączyć do systemu Modbus bez budowy osobnego interfejsu HART.
Po stronie HART brama zapewnia jeden port z dwoma masterami HART, pracującymi w trybie punkt-punkt lub wielopunktowym (multi-drop), z obsługą do 15 urządzeń HART. Obsługuje ramki krótkie i długie oraz tryb burst HART, a rezystor pętli 250 Ω wybiera się zworką. Przesyłane są wyłącznie cyfrowe dane HART.
Konfiguracja odbywa się za pomocą oprogramowania narzędziowego dostarczanego przez producenta. Urządzenie zasilane jest niestabilizowanym napięciem +10 ~ +30 VDC, pracuje w zakresie temperatur -25 ~ +75 °C i montowane jest na szynie DIN lub na ścianie. Posiada oznaczenia CE, UKCA, FCC, RoHS i WEEE.
Zastosowania
- Automatyka przemysłowa
- Automatyka fabryczna
- Automatyka procesowa
| Interfejs: | Ethernet, RS-232 |
|---|---|
| Izolacja: | UL1577 |
| Montaż: | Szyna DIN, ściana |
| Porty: | 1 HART |
| Protokół: | HART, Modbus TCP/UDP |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Brama |
| Wejście zasilania: | +10 ~ +30 VDC |
Dane techniczne
| Ethernet | |
|---|---|
| Porty | Kontroler Ethernet 10/100Base-TX (autonegocjacja, Auto_MDIX) |
| Porty COM | |
| Porty | RS-232 (3 przewody) |
| HART | |
| Porty | 1 |
| Urządzenie | urządzenia HART 2-przewodowe lub 4-przewodowe |
| Topologia | Punkt-punkt lub wielopunktowa |
| Dane | Tylko dane cyfrowe |
| Typ ramki | Ramka krótka i długa |
| Tryb serii | Obsługiwane |
| Maks. urządzeń HART | 15 |
| Rezystor pętli | Rezystor 250 Ω zworką |
| Izolacja | Specyfikacja UL1577 |
| Protokół | 2-pinowa listwa zaciskowa śrubowa |
| Zasilanie | |
| Zabezpieczenie przed odwrotną polaryzacją | Ochrona przed odwrotną polaryzacją zasilania, ochrona przed przepięciem i zanikiem napięcia |
| Zakres wejściowy | Niestabilizowane +10 ~ +30 VDC |
| Pobór mocy | 1 W |
| Mechaniczne | |
| Wymiary (mm) | 72 x 35 x 121 (S x D x W) Szczegóły |
| Instalacja | Montaż na szynie DIN lub na ścianie |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10% ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
