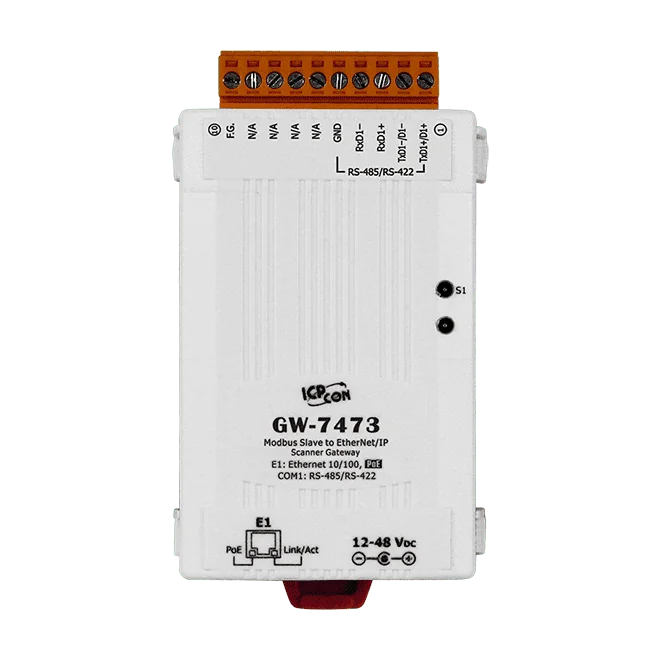

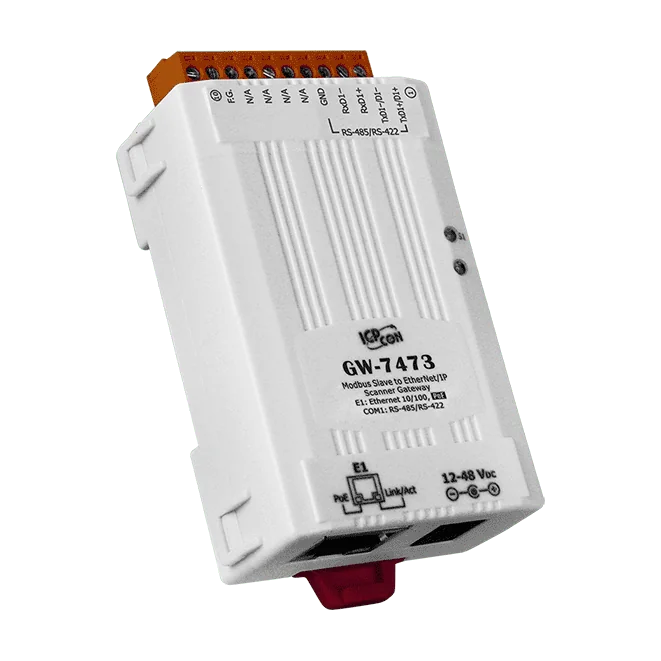

GW-7473 Bramka Modbus Slave do EtherNet/IP Scanner z PoE i RS-422/485

Moduł GW-7472 CR łączy sieci EtherNet/IP, Modbus RTU oraz Modbus TCP, dzięki czemu skaner EtherNet/IP może wymieniać dane rejestrów z urządzeniami slave Modbus RTU i serwerami Modbus TCP za pośrednictwem jednego urządzenia. Wartości rejestrów odczytane po stronie Modbus są udostępniane skanerowi jako dane wejściowe, a dane wyjściowe ze skanera są zapisywane z powrotem do rejestrów Modbus.Port mastera Modbus RTU obsługuje magistralę RS-485 w wariancie 2-przewodowym oraz RS-422 w wariancie 4-przewodowym. Port Ethernet zapewnia zasilanie PoE zgodne z IEEE 802.3af Class 1, a jako alternatywne źródło zasilania może być użyty adapter DC. Dwa wejścia zasilania są redundantne, więc w razie awarii jednego z nich zasilanie przejmuje drugie.Kompaktowa obudowa sprawdza się w instalacjach o ograniczonej przestrzeni, na przykład przy montażu w pobliżu urządzenia szeregowego lub wewnątrz maszyny. Urządzenie przeznaczone jest do montażu na szynie DIN i wyposażone w wyjmowane złącze listwy zaciskowej.ZastosowaniaSystemy sterowaniaAutomatyka budynkowaAutomatyka przemysłowaRozproszona akwizycja danych

GW-7472-UL łączy sieci EtherNet/IP, Modbus RTU i Modbus TCP. Działa jako adapter EtherNet/IP dla skanera: odczytuje dane rejestrów z urządzeń podrzędnych Modbus RTU i serwerów Modbus TCP, a następnie udostępnia te dane jako dane wejściowe EtherNet/IP. Dane wyjściowe ze skanera są zapisywane z powrotem do rejestrów urządzeń Modbus.Ten standardowy wariant GW-7472-UL jest przeznaczony do zakresu temperatur pracy -25 ~ +70 °C. Wariant UTA tej serii rozszerza zakres do -40 ~ +70 °C, więc ten kod zamówieniowy odpowiada instalacjom, które nie wymagają pracy poniżej zera na dolnej granicy. Urządzenie jest dostarczane z kablem zasilającym DC-jack na 2-żyłowy, 0,3 M (CA-002-UL).Kompaktowa obudowa o wymiarach 52 x 27 x 77,4 mm montuje się na szynie DIN. Urządzenie przyjmuje zasilanie przez Power over Ethernet zgodnie z IEEE 802.3af Class 1 lub z zasilacza DC; oba wejścia zasilania są redundantne. Oprogramowanie sprzętowe można aktualizować przez Ethernet.ZastosowaniaSystemy sterowaniaAutomatyka budynkowaAutomatyka przemysłowaRozproszone pozyskiwanie danych

GW-7472-UL-UTA to brama montowana na szynie DIN, która wymienia dane rejestrów pomiędzy skanerem EtherNet/IP, urządzeniami podrzędnymi Modbus RTU i serwerami Modbus TCP. Odpytuje urządzenia Modbus i udostępnia ich dane skanerowi EtherNet/IP jako dane wejściowe, natomiast dane wyjściowe ze skanera są zapisywane z powrotem do rejestrów Modbus. Kompaktowa obudowa sprawdza się w instalacjach o ograniczonej przestrzeni, w tym przy montażu w pobliżu urządzenia szeregowego.Wariant UTA przeznaczony jest do pracy w zakresie temperatur od -40 do +70 °C i wykorzystuje powłokę ochronną (conformal coating), zapewniającą odporność na wilgoć i mgłę solną, co odpowiada obiektom nadmorskim i miejscom o wysokiej wilgotności. Zasilanie może pochodzić z przełącznika PoE przez standardowy kabel kategorii 5 (IEEE 802.3af, klasa 1) lub z zasilacza DC podłączonego do gniazda DC. Oba wejścia zasilania są redundantne, więc urządzenie pozostaje zasilane w przypadku awarii jednego ze źródeł. W zestawie znajduje się kabel zasilający 0,3 m od gniazda DC do przewodu 2-żyłowego (CA-002-UL).Opcje konfiguracji obejmują mastera Modbus RTU z obsługą do 30 poleceń, obsługę do 10 serwerów Modbus TCP oraz aktualizację oprogramowania sprzętowego przez Ethernet. Urządzenie posiada certyfikaty UL, CE, UKCA, RoHS i WEEE.ZastosowaniaSystemy sterowaniaAutomatyka budynkowaAutomatyka przemysłowaRozproszona akwizycja danych
