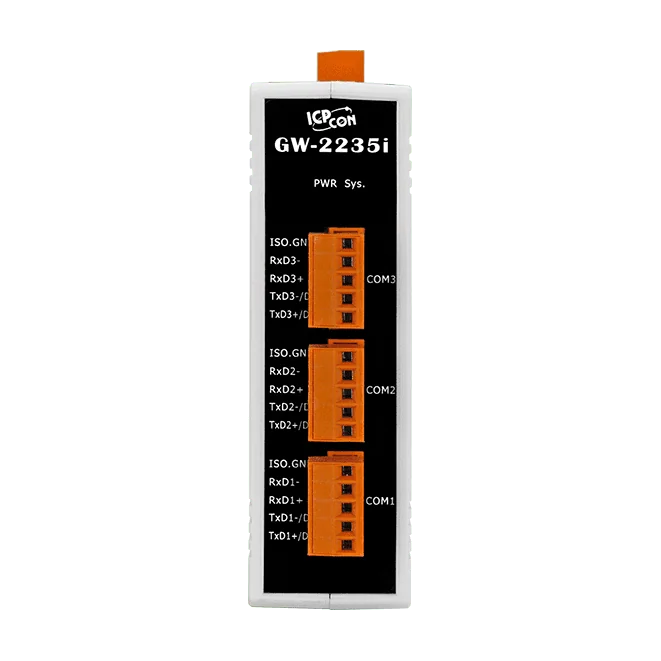

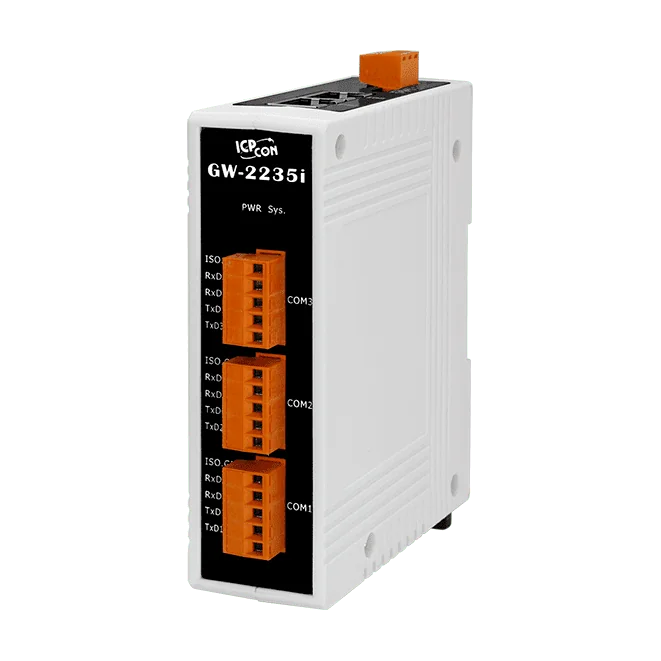

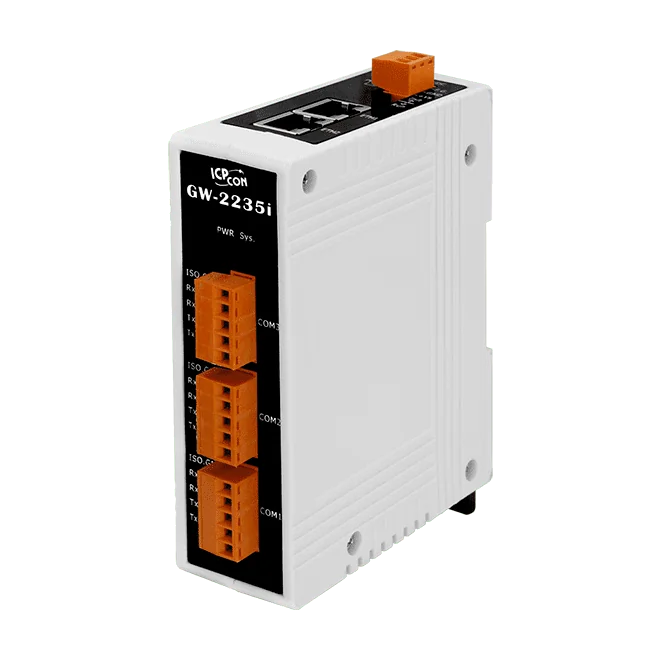

GW-2235i Brama Modbus TCP do RTU/ASCII, 3 porty izolowane RS-422/485

Bramka GW-2225i CR to bramka Modbus TCP do Modbus RTU/ASCII, która umożliwia komunikację hosta Modbus TCP z szeregowymi urządzeniami Modbus RTU lub ASCII przez sieć Ethernet. Urządzenia szeregowe nie są już ograniczone długościami kabli dotychczasowego okablowania RS-422/485, co upraszcza architektury SCADA i systemów nadzoru, w których urządzenia terenowe nie mają możliwości połączenia Ethernet.Oprócz bramkowania między hostem a urządzeniem, jednostkę można skonfigurować jako połączenie parowe, mostek szeregowy lub tunel szeregowy, przesyłając dane przez TCP/IP pomiędzy dwoma szeregowymi urządzeniami Modbus RTU/ASCII. Pamięć podręczna odczytu przechowuje wcześniejsze żądania i odpowiedzi, dzięki czemu powtarzające się zapytania kilku mastrów HMI lub SCADA do tego samego slave są obsługiwane natychmiast, co zmniejsza obciążenie magistrali szeregowej. Dwa porty Ethernet umożliwiają łańcuchowe połączenie urządzeń, a zasilanie może być dostarczane przez PoE (IEEE 802.3af, Klasa 1) lub przez zacisk zasilania +12 ~ 48 VDC.GW-2225i CR nadaje się do automatyki przemysłowej i budynkowej, zdalnej diagnostyki i zarządzania oraz monitoringu fotowoltaicznego. Podwójny watchdog, z oddzielnymi watchdogami CPU i hosta, resetuje procesor, jeśli oprogramowanie sprzętowe zacznie działać nieprawidłowo lub gdy komunikacja z hostem zostanie przerwana na zdefiniowany czas. Wbudowany serwer WWW umożliwia konfigurację adresacji DHCP lub statycznej, ustawień bramy i maski oraz parametrów portów szeregowych.ZastosowaniaAutomatyka przemysłowaAutomatyka budynkowa i domowaZdalna diagnostyka i zarządzanieMonitoring fotowoltaiczny

GW-2215i CR to bramka Modbus montowana na szynie DIN, która umożliwia hostowi Modbus TCP dostęp do szeregowych urządzeń Modbus RTU lub ASCII przez sieć Ethernet, eliminując ograniczenia długości kabli dla starych łączy szeregowych. Może działać jako master lub slave zarówno po stronie TCP/UDP, jak i RTU/ASCII, a obsługuje do 32 masterów TCP na jeden port szeregowy.Wbudowana pamięć podręczna odczytu przechowuje w pamięci modułu ostatnie żądania i odpowiedzi. Gdy kilku masterów SCADA lub HMI odpytuje tego samego slave'a, zbuforowana odpowiedź jest zwracana natychmiast, co zmniejsza ruch na magistrali szeregowej i skraca czasy odpowiedzi TCP. Dwa porty Ethernet umożliwiają łańcuchowe połączenie urządzeń, a jednostkę można skonfigurować ze stałym adresem IP lub przez DHCP za pośrednictwem interfejsu WWW.Zasilanie może pochodzić z przełącznika PoE (IEEE 802.3af, Class 1) lub z listwy zaciskowej +12 ~ 48 VDC. Pojedynczy port RS-422/485 jest izolowany, z izolacją sygnałów 3000 VDC, a moduł pracuje w zakresie temperatur -25 ~ +75 °C. Kod zamówieniowy GW-2215i CR oznacza wariant zgodny z dyrektywą RoHS, dostępny w tym sklepie.ZastosowaniaAutomatyka przemysłowaAutomatyka budynkowa i domowaZdalna diagnostyka i zarządzanieMonitoring instalacji solarnych

Bramka GW-2232i CR przekształca protokół Modbus TCP na Modbus RTU/ASCII, umożliwiając hostowi Modbus TCP komunikację z szeregowymi urządzeniami Modbus RTU lub ASCII przez Ethernet, co eliminuje ograniczenia długości kabla w starszych sieciach szeregowych. Obsługuje Modbus TCP/UDP oraz Modbus RTU/ASCII w rolach master i slave, z maksymalnie 32 połączeniami TCP (masterami) na jeden port szeregowy.Oprócz prostej konwersji protokołów urządzenie może być skonfigurowane jako połączenie parowe, mostek szeregowy lub tunel szeregowy, kierując dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus. Jego pamięć podręczna odczytu przechowuje wcześniejsze żądania i odpowiedzi, dzięki czemu powtarzające się zapytania do tego samego slave'a mogą być obsłużone natychmiast, co zmniejsza obciążenie portu szeregowego i przyspiesza odpowiedzi TCP. Wbudowany serwer WWW oraz responder UDP (UDP Search) wspierają konfigurację i wykrywanie urządzeń.Dwa porty Ethernet 10/100 umożliwiają okablowanie daisy-chain, z zasilaniem PoE (IEEE 802.3af, Class 1) lub z zaciskowego źródła 12 ~ 48 VDCTrzy izolowane porty RS-232 z izolacją sygnałów 3000 VDC i izolacją zasilania 1000 VDCZastosowaniaAutomatyka przemysłowaAutomatyka budynkowa i domowaZdalna diagnostyka i zarządzanieMonitoring instalacji solarnych

Brama GW-2212i łączy urządzenia nadrzędne Modbus TCP z szeregowymi urządzeniami Modbus RTU/ASCII, dzięki czemu starsze urządzenia szeregowe można obsługiwać przez sieć Ethernet, bez ograniczeń długości kabla charakterystycznych dla bezpośredniego połączenia szeregowego. Obsługuje Modbus TCP/UDP oraz Modbus RTU/ASCII w rolach master i slave, z maksymalnie 32 masterami TCP na jeden port szeregowy.Poza konwersją protokołów urządzenie może pracować jako most szeregowy, tunel szeregowy lub połączenie parowe, kierując dane przez TCP/IP między dwoma urządzeniami Modbus z portem szeregowym. Pamięć podręczna odczytu przechowuje poprzednie żądania i odpowiedzi, dzięki czemu powtarzane zapytania do tego samego slave'a są obsługiwane natychmiast, co zmniejsza obciążenie portu szeregowego i skraca czasy odpowiedzi. Dwa porty Ethernet umożliwiają łączenie w łańcuch (daisy-chain), a moduł może być zasilany przez PoE (IEEE 802.3af, Klasa 1) lub z zacisków DC.GW-2212i konfiguruje się przez wbudowany serwer WWW, który obsługuje adresację statyczną IP lub DHCP oraz ustawienia portu szeregowego. Podwójny watchdog (CPU i host) zapewnia ciągłość pracy modułu oraz odzyskiwanie po błędach firmware'u lub utracie komunikacji z hostem. Moduł montowany jest na szynie DIN i spełnia wymagania RoHS.ZastosowaniaAutomatyka przemysłowaAutomatyka budynkowa i domowaZdalna diagnostyka i zarządzanieMonitoring instalacji solarnych
