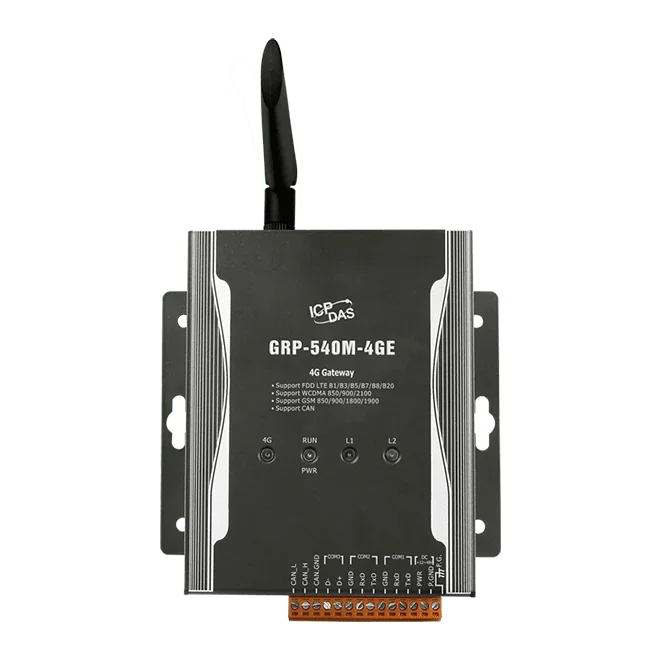

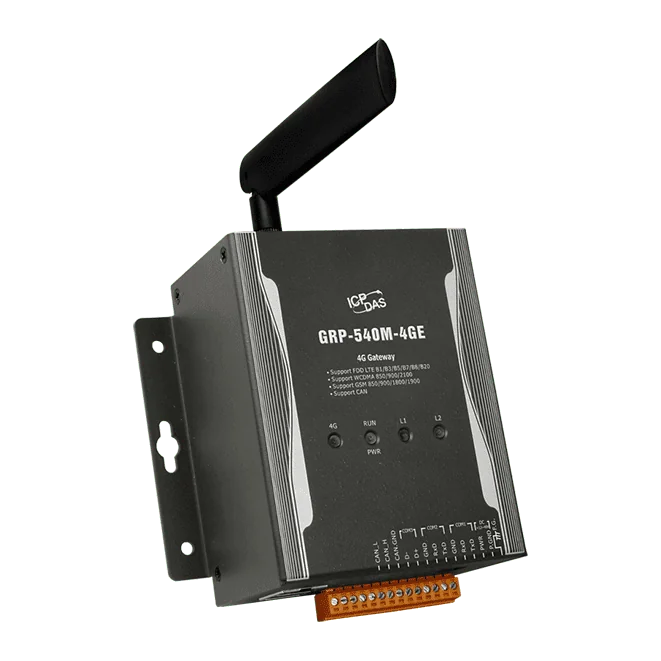

GRP-540M-4GE 4G Gateway z Ethernet, portem szeregowym i CAN, śledzenie GPS
Przemysłowa brama 4G LTE łącząca Ethernet, port szeregowy RS-232/RS-485 oraz CAN z sieciami komórkowymi, z 32-kanałowym GPS i wbudowanym routerem 4G do zdalnych połączeń M2M.
- 4G FDD LTE z obsługą 3G WCDMA i 2G GSM
- Łączność Ethernet, szeregowa i CAN w jednej bramie
- Wbudowana funkcja routera 4G z mapowaniem portów
- Funkcja bramy port szeregowy-4G dla urządzeń terenowych
- Odbiornik GPS ze śledzeniem 32-kanałowym All-In-View (NMEA 0183)
- Gniazdo karty Micro SD do rozbudowy pamięci do 32 GB SDHC
909,00 € za sztukę
| 1-9 szt. | 909,00 € | |
|---|---|---|
| 10-30 szt. | 864,00 € | −5 % |
| 31+ szt. | 818,00 € | −10 % |
Informacje dot. produktu "GRP-540M-4GE 4G Gateway z Ethernet, portem szeregowym i CAN, śledzenie GPS"
Urządzenie GRP-540M-4GE CR łączy urządzenia Ethernet, szeregowe i CAN z sieciami komórkowymi, umożliwiając inżynierom dostęp do zdalnego wyposażenia przez 4G LTE z zapasową łącznością 3G WCDMA i 2G GSM. Działa jako router 4G z mapowaniem portów oraz jako bramka szeregowy-4G dla urządzeń terenowych, które nie mają własnego połączenia sieciowego.
Jednostka zawiera moduł GPS z śledzeniem 32-kanałowym All-In-View, dzięki czemu może być również wdrożona jako węzeł śledzenia GPS. Dane zdalnych wejść/wyjść i Modbus, a także wideo z kamer, mogą być przesyłane przez łącze komórkowe, co czyni urządzenie odpowiednim do rozproszonego monitoringu M2M.
Obudowa metalowa, przystosowana do trudnych warunków przemysłowych; montaż na szynie DIN lub przykręcany. Rozszerzenie pamięcią Micro SD oraz układ watchdog wspierają pracę bez nadzoru.
Zastosowania
- Router 4G dla obiektów zdalnych
- Zdalny monitoring wideo
- Bramka port szeregowy-4G
- Systemy śledzenia GPS
- Transmisja M2M danych zdalnych wejść/wyjść i Modbus przez 4G/3G/2G
| Interfejs: | CAN, Ethernet, RS-232, RS-485 |
|---|---|
| Izolacja: | 3000 VDC (RS-485) |
| Montaż: | Szyna DIN |
| Obudowa: | Metal |
| Porty: | 4 (1 Ethernet, 3 szeregowe) |
| Protokół: | NMEA 0183 |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Brama |
Dane techniczne
| Moduł CPU | |
|---|---|
| CPU | Procesor ARM |
| EEPROM | 16 KB (retencja danych: 40 lat; 1 000 000 cykli kasowania/zapisu) |
| Rozszerzenie pamięci | Karta SD (maks. 32 GB SDHC) |
| Timer Watchdog | Tak |
| Wskaźniki LED | |
| Status | 1 x RUN/PWR 1 x 4G 1 x L1 1 x L2 |
| System 2G | |
| Szybkość transmisji danych | GPRS Transfer w dół: maks. 85,6 kbps; Transfer w górę: maks. 42,8 kbps |
| Pasmo częstotliwości | 850/900/1800/1900 MHz |
| Schematy kodowania | CS 1, CS 2,CS 3,CS 4 |
| GPRS wielokanałowy | GPRS klasa 12; GPRS klasa stacji B |
| Klasa mocy | Klasa 4 (2 W @ 850/900 MHz) Klasa 1 (1 W @ 1800/1900 MHz) |
| System 3G | |
| Szybkość transmisji danych | DC-HSPA+ Transfer w dół: maks. 42 Mb/s; transfer w górę: maks. 5,76 Mb/s TD-SCDMA pobieranie: maks. 4,2 Mb/s; wysyłanie: maks. 2,2 Mb/s CDMA2000 EVDO pobieranie: maks. 14,7 Mb/s; wysyłanie: maks. 5,4 Mb/s |
| Pasmo częstotliwości | WCDMA 850/900/2100 MHz |
| Klasa mocy | Klasa 3 (250 mW @ WCDMA/HSPA) |
| System 4G | |
| Szybkość transmisji danych | LTE Transfer w dół: maks. 100 Mbps; transfer w górę: maks. 50 Mbps |
| Pasmo częstotliwości | FDD LTE: B1/B3/B5/B7/B8/B20 |
| GPS/GNSS | |
| Protokół | NMEA 0183 |
| Obsługiwane kanały | 32 |
| Ethernet | |
| Porty | 1 x RJ-45, 10/100Base-T(X) |
| Porty COM | |
| Porty | 1 x RS-232 (konsola, debug) 1 x RS-232 1 x RS-485 (izolacja 3000VDC) |
| CAN | |
| Linia sygnałowa | Magistrala CAN (CAN_H, CAN_L) |
| Zasilanie | |
| Pobór mocy | 4,8 W (200 mA przy 24 VDC) |
| Mechaniczne | |
| Obudowa | Metal |
| Wymiary (mm) | 117 x 126 x 58 (W x L x H) |
| Instalacja | Szyna DIN / śruba |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 95% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
