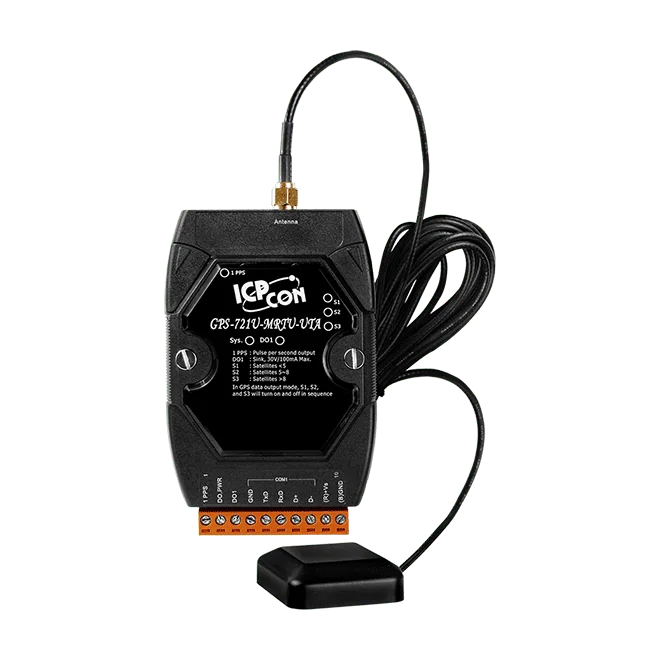

GPS-721U-MRTU-UTA Moduł odbiornika GPS/GLONASS z RS-232/RS-485, Modbus RTU
Moduł odbiornika GPS/GLONASS z portami RS-232 i RS-485, obsługą NMEA 0183, DCON i Modbus RTU oraz wyjściem PPS do precyzyjnego odmierzania czasu. Dostarczany z anteną GPS o długości 5 m.
- Odbiór GPS/GLONASS z układem u-Blox i 56 kanałami obsługi
- Porty RS-232 i RS-485 obsługujące NMEA 0183, DCON lub Modbus RTU
- Wyjście 1 PPS z impulsem 100 ms na sekundę domyślnie, do odmierzania czasu
- 1 niezaizolowane wyjście cyfrowe typu otwarty kolektor (sink, 100 mA)
- Dokładność pozycji 2,5 m w trybie autonomicznym i 2,0 m z SBAS
- Zakres pracy -40 ~ +75°C przy niestabilizowanym zasilaniu wejściowym +10 VDC ~ +30 VDC
285,00 € za sztukę
| 1-9 szt. | 285,00 € | |
|---|---|---|
| 10-30 szt. | 271,00 € | −5 % |
| 31+ szt. | 257,00 € | −10 % |
Informacje dot. produktu "GPS-721U-MRTU-UTA Moduł odbiornika GPS/GLONASS z RS-232/RS-485, Modbus RTU"
Moduł GPS-721U-MRTU-UTA to kompaktowy odbiornik GPS/GLONASS przeznaczony dla inżynierów, którzy potrzebują danych o pozycji i czasie z systemów satelitarnych przekazywanych przez łącza szeregowe. Dane pozycyjne są wysyłane w formacie NMEA 0183, natomiast porty RS-232 i RS-485 można również skonfigurować do pracy w protokole DCON lub Modbus RTU, dzięki czemu moduł można zintegrować z istniejącymi architekturami sterowania bez konwertera protokołów.
Oprócz raportowania pozycji moduł zapewnia dedykowane wyjście 1 PPS, które domyślnie generuje impuls 100 ms co sekundę. Dzięki temu nadaje się do zadań synchronizacji czasu i pomiaru czasu, a funkcję PPS można łączyć z innym źródłem czasu. Moduł wyposażono także w osobny kanał wyjścia cyfrowego, zapewniający dodatkową sygnalizację dyskretną obok danych GNSS.
Wariant -UTA przeznaczony jest do zastosowań wymagających pracy w temperaturze -40 ℃ i działa w zakresie od -40 ~ +75°C. Moduł dostarczany jest z anteną GPS o długości 5 m (ANT-115-03-02). System GNSS wybierany jest w programie DCON Utility Pro; zmiany wchodzą w życie po wyłączeniu i ponownym włączeniu zasilania modułu.
Zastosowania
- Nawigacja samochodowa
- Osobiste pozycjonowanie i nawigacja
- Nawigacja morska
- Korekcja czasu z satelitów
- Precyzyjne odmierzanie czasu i pomiar czasu
| Interfejs: | RS-232, RS-485 |
|---|---|
| Obudowa: | Tworzywo sztuczne |
| Porty: | 2 |
| Protokół: | DCON, Modbus RTU, NMEA 0183 |
| Temperatura robocza: | -40 ~ +75 °C |
| Typ produktu: | Moduł odbiornika GPS |
| Wejście zasilania: | +10 ~ +30 VDC |
| Wyjścia cyfrowe: | 1 |
Dane techniczne
| Wskaźniki LED | |
|---|---|
| Status | 1 x Zasilanie/Komunikacja 3 x GNSS |
| GPS/GNSS | |
| Czas akwizycji | Zimny start (otwarte niebo) = 29 s (typowo) |
| Układ scalony | rozwiązanie u-Blox |
| Częstotliwość | L1 1575,42 MHz, kod C/A |
| Maks. wysokość n.p.m. | <50,000 m |
| Maks. prędkość | <500 m/s |
| Dokładność pozycji | Autonomiczny: 2,5 m SBAS: 2,0 m |
| Protokół | NMEA 0183 (9600 bps, N81 stały) |
| Czułość | Śledzenie: do -161 dBm Zimny start: do -148 dBm |
| Obsługiwane kanały | 56 |
| 1 PPS | Wyjście impulsu na sekundę (domyślnie impuls 100 ms/s) |
| Wyjście cyfrowe | |
| Kanały | 1 (Sink) |
| Typ | Izolowany otwarty kolektor |
| Napięcie obciążenia | +5 VDC~ +30 VDC |
| Prąd obciążenia | 100 mA |
| Porty COM | |
| Porty | 1x RS-232, 1x RS-485 |
| Prędkość transmisji | 1200 ~ 115200 bps |
| Format danych | N81, N82, E81, O81 |
| Protokół | RS-232/RS-485: DCON, Modbus RTU lub NMEA 0183 (9600 bps, N81, stałe) |
| Zasilanie | |
| Zakres wejściowy | +10 VDC ~ +30 VDC (niestabilizowane) |
| Pobór mocy | 2.5 W |
| Mechaniczne | |
| Obudowa | Tworzywo sztuczne |
| Wymiary (mm) | 72 x 117 x 35 (W x L x D) |
| Masa | 200 g |
| Środowisko | |
| Temperatura pracy | -40 ~ +75°C |
| Temperatura przechowywania | -40 ~ +80°C |
| Wilgotność | 5 ~ 95% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
