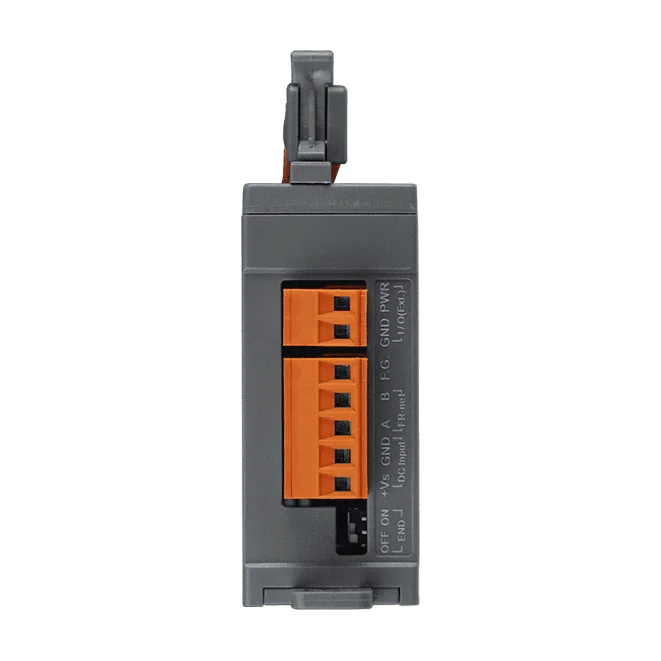

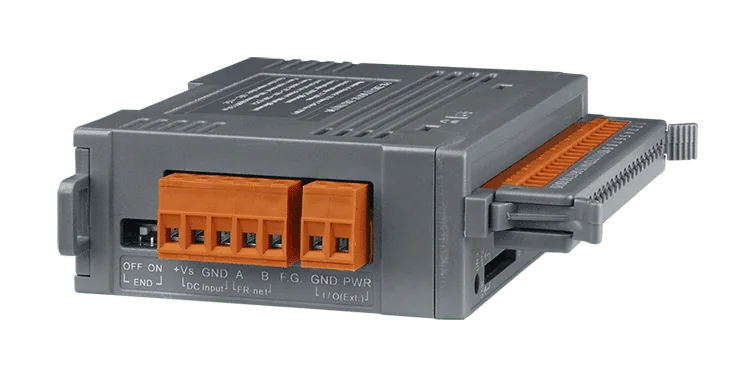

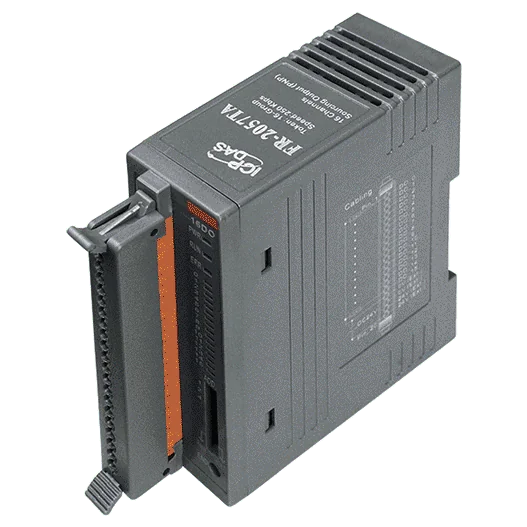

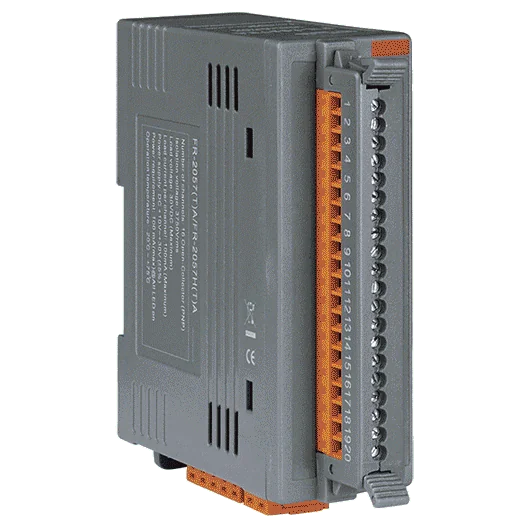

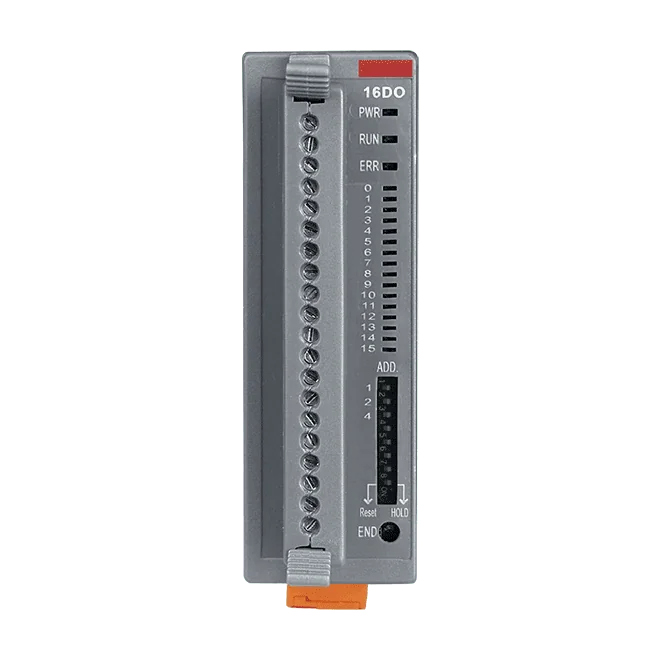

FR-2057TA Moduł I/O FRnet, 16-kan. izolowane wyjście cyfrowe (PNP, source)

FR-2057iTA CR to 16-kanałowy moduł wyjść cyfrowych podłączany do komputera PC, sterownika PAC lub PLC przez magistralę FRnet. Wyjścia są typu PNP (źródłowe), o wartościach znamionowych do 30 VDC i 100 mA, a każde wyjście jest izolowane od strony obiektu. Moduł nadaje się do zdalnego załączania siłowników, sygnalizatorów i innych odbiorników z wejściem PNP, gdy o wyborze decydują liczba wyjść, izolacja i długość przewodu.FRnet korzysta z dwużyłowego przewodu skrętki, takiego jak Belden 9841, a moduły można łączyć łańcuchowo, rozszerzając zdalne wejścia/wyjścia. Ten kod zamówieniowy jest ustawiony na 250 kbps, co zapewnia maksymalny zasięg transmisji 400 m przy czasie cyklu 2,88 ms. Fabryczne ustawienie 1 Mbps, z maksymalnym zasięgiem 100 m i czasem cyklu 0,72 ms, zmienia się przełącznikami DIP. Typ przewodu może wpływać na osiągalny zasięg.Moduł zasilany jest napięciem +10 do +30 VDC z zabezpieczeniem przed odwrotną polaryzacją i pobiera maksymalnie 2,4 W. Posiada znamionową izolację wewnątrzmodułową 3750 Vrms oraz spełnia wymagania testów EFT, ESD i udarowych według norm IEC 61000-4-4, -2 i -5. Obudowa jest plastikowa, a montaż odbywa się na szynie DIN, przy zakresie temperatur pracy od -25 do +75 °C. Produkt posiada oznaczenia CE, UKCA, RoHS i WEEE.ZastosowaniaZdalne sterowanie wyjściami cyfrowymi z systemów PC, PAC lub PLCRozproszone załączanie odbiorników z wejściem PNP w sieci FRnet połączonej łańcuchowoSynchroniczna aktualizacja wyjść w rozproszonej automatyce

FR-2057iTW CR dodaje do sieci FRnet 16 izolowanych wyjść cyfrowych o dużej wydajności prądowej. Każdy kanał to wyjście NPN sink typu otwarty kolektor o wartościach znamionowych 30 VDC i maksymalnie 250 mA, dzięki czemu może bezpośrednio załączać obciążenia z węzła zdalnego, bez zewnętrznego stopnia sterującego.Moduły FRnet łączy się łańcuchowo kablem skrętkowym, co minimalizuje okablowanie. Sieć obsługuje transmisję rozgłoszeniową (1:n) oraz duplikowanie wyjść, a także zapewnia stały czas skanowania I/O i synchronizację wejść/wyjść. Prędkość transmisji wybiera się przełącznikiem DIP: domyślnie 1 Mbps, a dla dłuższych tras dostępne jest 250 kbps.Moduł jest przeznaczony do montażu na szynie DIN w obudowie z tworzywa sztucznego i wyposażono go w izolowane wejście zasilania +10 ~ +30 VDC, zabezpieczenie przed odwróceniem biegunowości oraz odporność na zakłócenia EFT, ESD i udarowe zgodnie z IEC 61000-4-4, -2 i -5. Zakres temperatur pracy wynosi -25 ~ +75 °C.ZastosowaniaZałączanie 16 zdalnych obciążeń o napięciu do 30 VDC i prądzie do 250 mA na kanałRozszerzanie zdalnego sterowania wyjściami cyfrowymi dla systemów PC, PAC i PLC przez FRnet

Moduł FR-2057TW CR dodaje do sieci FRnet 16 izolowanych cyfrowych wyjść o dużym prądzie obciążenia. Każde wyjście jest typu NPN (Sink), co oznacza, że po aktywacji łączy obciążenie z masą. Moduł jest przystosowany do obciążeń do 30 VDC i maksymalnie 250 mA. Sprawdzi się tam, gdzie należy sterować przekaźnikami, sygnalizatorami lub innymi odbiornikami terenowymi z komputera PC, PAC lub PLC za pośrednictwem prostej magistrali dwuprzewodowej.Moduły łączy się w łańcuch (daisy-chain), co minimalizuje okablowanie. FRnet obsługuje dwie prędkości transmisji: 250 kbps oraz 1 Mbps (domyślnie), a maksymalny zasięg transmisji zależy od wybranej prędkości i typu kabla. Obsługiwane są transmisja rozgłoszeniowa z jednego sterownika do wielu modułów oraz powielanie wyjść. Stały czas skanowania we/wy oraz mechanizm synchronizacji pomagają zachować przewidywalność czasową w całej sieci.Moduł zapewnia izolację wewnątrzmodułową 3750 Vrms oraz zabezpieczenia EFT, ESD i przepięciowe zgodne z IEC 61000-4-4, -4-2 i -4-5. Plastikowa obudowa jest przeznaczona do montażu na szynie DIN, a napięcie zasilania wynosi 10 do 30 VDC, przy zakresie pracy od -25 do +75 °C.ZastosowaniaZdalne sterowanie wyjściami cyfrowymi z komputerów PC, PAC i PLC przez FRnetZałączanie przekaźników, sygnalizatorów i innych odbiorników terenowych w rozproszonych systemach we/wyRozszerzanie liczby wyjść cyfrowych w łańcuchowych sieciach FRnet

FR-2057iT CR to moduł cyfrowych wyjść FRnet, który dodaje 16 izolowanych wyjść typu open-collector sink (NPN) do komputera PC, sterownika PAC lub PLC. Moduły łączy się łańcuchowo jedną skrętką, dzięki czemu liczbę wyjść można rozszerzać bez prowadzenia osobnego okablowania do sterownika.Moduł przeznaczony jest dla inżynierów, którzy potrzebują deterministycznej aktualizacji wyjść. Stały czas skanowania wejść/wyjść oraz synchronizacja I/O zapewniają przewidywalne działanie wyjść w całym łańcuchu, a transmisja rozgłoszeniowa (1:n) pozwala jednym nadaniem zaadresować kilka modułów. Wyjścia można też łatwo duplikować. Obsługa protokołu nie wymaga dodatkowego oprogramowania ani dodatkowego narzutu.Kluczowe dane elektryczne obejmują izolację międzymodułową 3750 Vrms, izolowane zasilanie 10 do 30 VDC z ochroną przed odwrotną polaryzacją oraz maksymalny pobór mocy 2,4 W. Obudowa z tworzywa sztucznego montowana na szynie DIN ma wymiary 33 x 102 x 110 mm (szer. x dł. x wys.) i pracuje w zakresie temperatur od -25 do +75 °C.ZastosowaniaRozszerzanie zdalnego sterowania wyjściami cyfrowymi z komputera PC, sterownika PAC lub PLCPrzełączanie obciążeń NPN typu sink w rozproszonych maszynach i instalacjach rozdzielnicowychRozproszone sterowanie wyjściami z oszczędnością okablowania w sieciach FRnet
