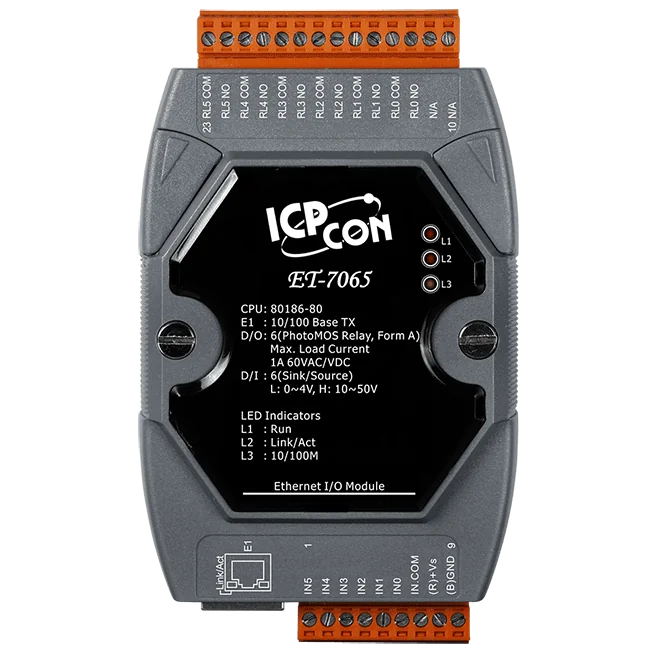

ET-7065 Moduł Ethernet I/O, 6-kan. wejścia cyfrowe DI i 6-kan. przekaźniki PhotoMOS

Moduł PET-7065 CR łączy sześć cyfrowych wejść typu wet-contact z sześcioma wyjściami przekaźnikowymi PhotoMOS typu A (NO) w jednym module Ethernet. Każde wejście może też pracować jako 32-bitowy licznik, dzięki czemu nadaje się do zliczania impulsów i monitorowania stanów obok funkcji przełączania. Zasilanie może być doprowadzone przez PoE (IEEE 802.3af) lub z listwy zaciskowej, co upraszcza instalację tam, gdzie preferowany jest jeden kabel sieciowy.Komunikacja odbywa się przez Modbus TCP i Modbus UDP, z wbudowanym serwerem WWW i Web HMI do konfiguracji oraz monitorowania. Moduł oferuje podwójny watchdog, funkcję połączenia par I/O oraz zabezpieczenie komunikacji z kontrolą dostępu opartą na ID, haśle i filtrze adresów IP. Izolacja optyczna I/O wynosi 3000 VDC, jednak kanały nie są izolowane między sobą.Programowalne są stany przekaźników po włączeniu zasilania oraz wartości bezpieczne, co pozwala na zdefiniowany stan wyjść po załączeniu lub w razie awarii komunikacji. Moduł przeznaczony jest do zakresu temperatur pracy od -25 do +75 °C i do montażu na szynie DIN w automatyce budynkowej, fabrycznej i maszynowej, a także w urządzeniach do zdalnego serwisu i testów.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

Moduł ET-7060 CR łączy sześć cyfrowych wejść typu wet contact z sześcioma przekaźnikami mocy typu form A w jednym module montowanym na szynie DIN, podłączanym do sieci Ethernet. Każde wejście może też pracować jako 32-bitowy licznik, co sprawdza się przy zliczaniu impulsów i monitorowaniu stanów w zadaniach automatyki oraz nadzoru zdalnego. Stan przekaźników po włączeniu zasilania oraz wartości bezpieczne są programowalne, dzięki czemu wyjścia mogą przyjąć określony stan po uruchomieniu modułu lub w razie utraty komunikacji.Komunikacja odbywa się przez port RJ-45 10/100 Base-TX z wykorzystaniem protokołu Modbus TCP lub Modbus UDP. Wbudowany serwer WWW oraz interfejs HMI w przeglądarce umożliwiają konfigurację i monitorowanie za pomocą przeglądarki internetowej, a podwójny watchdog (modułu i komunikacji, obie funkcje programowalne) wspomaga niezawodność systemu. Dostęp można ograniczyć za pomocą identyfikatora, hasła i filtrów adresów IP.Izolacja wynosi 3000 VDC dla wejść/wyjść i 1500 VDC dla Ethernetu, bez izolacji między kanałami. Przy przełączaniu obciążeń indukcyjnych należy zastosować diodę zwrotną dla obciążeń DC lub warystor tlenkowo-metaliczny dla obciążeń AC, aby chronić styki przekaźników i wydłużyć ich żywotność.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

ET-7066 CR to zdalny moduł wejść/wyjść Ethernet, który przełącza obciążenia za pomocą ośmiu wyjść przekaźnikowych PhotoMOS typu A (NO). Każde wyjście ma programowalną wartość po włączeniu zasilania oraz wartość bezpieczną, dzięki czemu wyjścia mogą zostać ustawione w określonym stanie przy załączeniu zasilania i w stanie bezpiecznym.Moduł przeznaczony jest dla inżynierów, którzy potrzebują przełączać obwody o niebezpiecznym napięciu z poziomu sterownika sieciowego. Izolacja optyczna wynosi 3000 VDC dla wejść/wyjść i 1500 VDC dla Ethernetu. Kanały przekaźnikowe nie są izolowane między sobą. Obsługiwane są protokoły Modbus TCP oraz Modbus UDP, a wbudowany serwer WWW i interfejs HMI w przeglądarce umożliwiają konfigurację oraz sprawdzanie stanu.Funkcje watchdog obejmują zarówno moduł, jak i łącze komunikacyjne, a watchdog jest programowalny. Moduł zasilany jest z listwy zaciskowej +10 ~ +30 VDC z zabezpieczeniem przed odwrotną polaryzacją i montowany jest na szynie DIN. Zakres temperatur pracy wynosi -25 ~ +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynZdalna konserwacjaZdalna diagnostykaUrządzenia testowe

ET-7067 CR to moduł wejść/wyjść Ethernet montowany na szynie DIN, oferujący osiem wyjść przekaźnikowych mocy typu A (SPST NO), każde o obciążalności 5 A przy 250 VAC lub 24 VDC dla obciążeń rezystancyjnych. Jest przeznaczony do zadań łączeniowych w automatyce budynkowej, fabrycznej i maszynowej, gdzie sterownik komunikuje się z modułem przez Modbus TCP lub Modbus UDP.Każdy przekaźnik ma własną programowalną wartość po włączeniu zasilania oraz wartość bezpieczną, dzięki czemu wyjścia mogą zostać ustawione w określonym stanie podczas uruchamiania i w przypadku awarii komunikacji. Strona wejść/wyjść jest izolowana optycznie napięciem 3000 VDC, co chroni przed przepięciami przejściowymi, a moduł może być stosowany tam, gdzie występują niebezpieczne napięcia. Należy pamiętać, że między kanałami przekaźników nie ma izolacji.Moduł jest zasilany z listwy zaciskowej o napięciu +10 ~ +30 VDC z zabezpieczeniem przed odwróceniem biegunowości. Posiada wbudowany serwer WWW z interfejsem HMI, kontrolą dostępu opartą na identyfikatorze, haśle i filtrze adresów IP oraz podwójne układy watchdog dla modułu i komunikacji. Przeznaczony jest do pracy w zakresie temperatur od -25 do +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalna konserwacjaZdalna diagnostykaUrządzenia testowe
