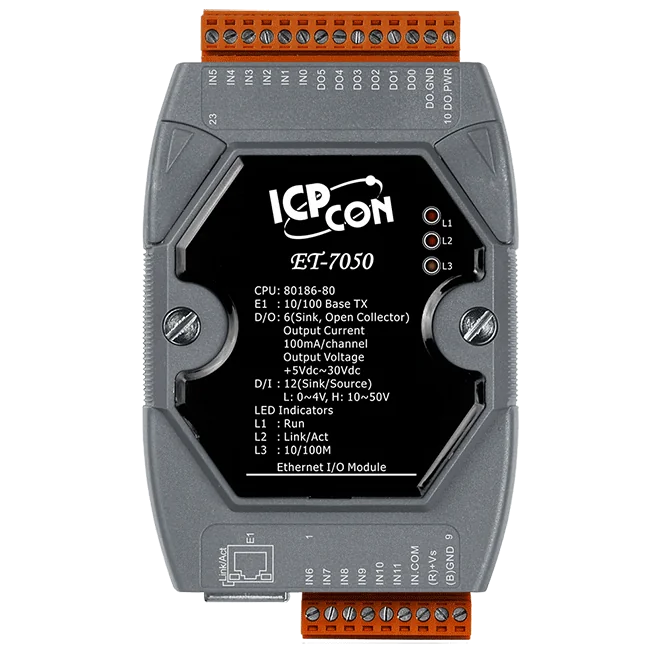

ET-7050 Moduł wejść/wyjść Ethernet, 12 wejść DI i 6 wyjść DO z obsługą Modbus TCP
Moduł wejść/wyjść Ethernet z 12 cyfrowymi wejściami typu wet contact (każde może pracować jako 32-bitowy licznik) i 6 cyfrowymi wyjściami typu sink, sterowany zdalnie przez Modbus TCP i Modbus UDP.
- Wbudowany serwer WWW i web HMI do monitorowania i sterowania z przeglądarki
- Obsługa Modbus TCP i Modbus UDP do integracji z HMI, SCADA i sterownikami PLC
- 12 kanałów cyfrowych wejść typu wet contact, każdy może pracować jako 32-bitowy licznik (500 Hz, minimalna szerokość impulsu 1 ms)
- 6 izolowanych kanałów cyfrowych wyjść typu sink z otwartym kolektorem, 100 mA na kanał w temperaturze 25°C
- Podwójny watchdog (modułu i komunikacji, programowalny)
- Parowanie wejść/wyjść I/O oraz bezpieczeństwo komunikacji dzięki kontroli dostępu: ID, hasło i filtr IP
219,00 € za sztukę
| 1-9 szt. | 219,00 € | |
|---|---|---|
| 10-30 szt. | 208,00 € | −5 % |
| 31+ szt. | 197,00 € | −10 % |
Informacje dot. produktu "ET-7050 Moduł wejść/wyjść Ethernet, 12 wejść DI i 6 wyjść DO z obsługą Modbus TCP"
ET-7050 CR to moduł wejść/wyjść Ethernet z serii ET-7000, łączący w jednej obudowie montowanej na szynie DIN 12 cyfrowych kanałów wejściowych oraz 6 cyfrowych kanałów wyjściowych. Każde cyfrowe wejście może pracować jako 32-bitowy licznik, dzięki czemu moduł nadaje się do zliczania impulsów i monitorowania stanów, a także do sterowania załącz/wyłącz.
Moduł obsługuje protokoły Modbus TCP i Modbus UDP przez jeden port 10/100 Base-TX RJ-45, co umożliwia integrację z oprogramowaniem HMI, SCADA, sterownikami PLC i innymi systemami sterowania przemysłowego. Wbudowany serwer WWW oraz web HMI zapewniają monitorowanie i sterowanie z poziomu przeglądarki, a podwójny watchdog z programowalnymi timerami modułu i komunikacji wspiera obsługę awarii.
Cyfrowe wyjścia to izolowane typu sink z otwartym kolektorem, a moduł oferuje dwukierunkową izolację o wytrzymałości 1500 VDC dla Ethernetu i 2500 VDC dla wejść/wyjść. Wśród certyfikatów produktu wymieniono CE, UKCA, FCC, RoHS i WEEE.
Zastosowania
- Automatyka budynkowa
- Automatyka fabryczna
- Automatyka maszynowa
- Zdalne utrzymanie ruchu
- Zdalna diagnostyka
- Urządzenia testujące
| Interfejs: | Ethernet |
|---|---|
| Izolacja: | 1500 VDC (Ethernet), 2500 VDC (I/O) |
| Montaż: | Szyna DIN |
| Porty: | 1 x RJ-45, 10/100 Base-TX |
| Protokół: | Modbus TCP, Modbus UDP |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Moduł I/O Ethernet |
| Wejścia cyfrowe: | 12 |
| Wejście zasilania: | +10 ~ +30 VDC |
| Wyjścia cyfrowe: | 6 |
Dane techniczne
| Oprogramowanie | |
|---|---|
| Wbudowany serwer WWW | Tak |
| Moduł CPU | |
| Timer Watchdog | Moduł komunikacyjny (programowalny) |
| Izolacja | |
| 2-drogowa izolacja | Ethernet: 1500 VDC I/O: 2500 VDC |
| Ochrona EMS | |
| EFT (IEC 61000-4-4) | ±4 kV dla linii zasilania |
| ESD (IEC 61000-4-2) | ±4 kV kontaktowe dla każdego zacisku ±8 kV powietrzne dla punktu losowego |
| Wskaźniki LED | |
| Status | Praca, Ethernet |
| Wejście cyfrowe/licznik | |
| Kanały | 12 |
| Typ | Styk mokry |
| Ujście/źródło (NPN/PNP) | Ujście/źródło |
| Poziom napięcia ON | +10 ~ +50 VDC |
| Poziom napięcia OFF | +4 VDC (maks.) |
| Maks. liczba zliczeń | 4 294 967 295 (32-bit) |
| Częstotliwość | 500 Hz |
| Min. szerokość impulsu | 1 ms |
| Impedancja wejściowa | 10 KΩ |
| Zabezpieczenie przed przepięciem | +70 VDC |
| Wyjście cyfrowe | |
| Kanały | 6 |
| Typ | Izolowany otwarty kolektor |
| Ujście/źródło (NPN/PNP) | Ujście (sink) |
| Napięcie obciążenia | +5 ~ +30 VDC |
| Prąd obciążenia | 100 mA/kanał przy 25°C Moduł przekaźnika mocy z bezpośrednim sterowaniem |
| Wartość po włączeniu zasilania | Programowalny |
| Wartość bezpieczna | Programowalny |
| Ethernet | |
| Porty | 1 x RJ-45, 10/100 Base-TX |
| Kontrola dostępu | ID, hasło i filtr IP |
| Protokół | Modbus TCP, Modbus UDP |
| Zasilanie | |
| Zabezpieczenie przed odwrotną polaryzacją | Tak |
| Pobór mocy | 2.3 W (maks.) |
| Zasilanie z listwy zaciskowej | +10 ~ +30 VDC |
| Mechaniczne | |
| Wymiary (mm) | 72 x 123 x 35 (W x L x H) |
| Instalacja | Montaż na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
