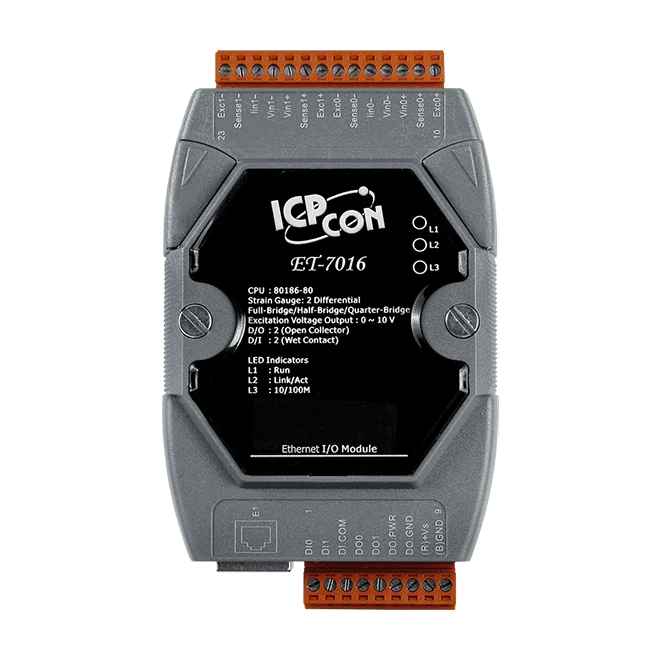

ET-7016 Moduł wejść/wyjść Ethernet, 2-kan. wejście tensometryczne, 2-kan. DI, 2-kan. DO

Moduł PET-7016 wprowadza pomiar czujników mostkowych do węzła I/O Ethernet. Łączy dwa różnicowe wejścia tensometryczne, napięciowe i prądowe z jednym wyjściem wzbudzenia 0 ~ 10 V, dzięki czemu mostek lub czujnik siły może być zasilany i odczytywany z jednego modułu. Zakres każdego wejścia analogowego można ustawić indywidualnie, a moduł obsługuje połączenia pełnym, półmostkiem i ćwierćmostkiem.Poza częścią analogową moduł wyposażono w dwa wejścia cyfrowe typu wet-contact z funkcją licznika oraz dwa izolowane wyjścia cyfrowe typu open-collector. Wyjścia cyfrowe mogą być również skonfigurowane jako wyjścia alarmowe. Obsługiwane jest pomiar tensometryczny na dużych odległościach, z kompensacją spadku napięcia w długich przewodach.Komunikacja odbywa się przez jeden port RJ-45 10/100 Base-TX z protokołami Modbus TCP i Modbus UDP. Moduł może być zasilany przez PoE (IEEE 802.3af, Class 1) lub z listwy zaciskowej +12 ~ +48 VDC. Wbudowany serwer WWW i Web HMI oraz kontrola dostępu z identyfikatorem, hasłem i filtrem IP umożliwiają konfigurację i zdalne monitorowanie.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

Moduł ET-7002 łączy w jednym module montowanym na szynie DIN kanały wejść analogowych, wejść cyfrowych oraz wyjść przekaźnikowych, z komunikacją Ethernet. Trzy różnicowe wejścia analogowe można indywidualnie skonfigurować jako wejścia napięciowe lub prądowe, z zakresami od ±150 mV do ±10 V oraz 0 ~ 20 mA, ±20 mA lub 4 ~ 20 mA, wybieranymi zworką. Każde wejście posiada zabezpieczenie przeciwprzepięciowe 240 Vrms oraz detekcję przerwy w obwodzie (open wire) dla sygnałów 4 ~ 20 mA.Sześć wejść cyfrowych typu wet-contact obsługuje podłączenie w układzie sink i source i może pracować jako 32-bitowe liczniki o częstotliwości do 100 Hz. Trzy przekaźniki mocy typu Form A o obciążalności 5 A przy 250 VAC lub 24 VDC (obciążenie rezystancyjne) posiadają programowalne wartości stanu po włączeniu zasilania oraz wartości bezpieczne.Komunikacja odbywa się przez pojedynczy port 10/100 Base-TX RJ-45 z wykorzystaniem protokołu Modbus TCP lub Modbus UDP. Wbudowany serwer WWW i web HMI, kontrola dostępu za pomocą ID, hasła i filtra IP oraz podwójne watchdogi ułatwiają uruchomienie i nadzorowaną pracę. Moduł ET-7002 przeznaczony jest do pracy w zakresie temperatur -25 ~ +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka w zakładach produkcyjnychAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

Moduł ET-7024 łączy w jednym module montowanym na szynie DIN cztery wyjścia analogowe, pięć wejść cyfrowych i pięć wyjść cyfrowych. Pojedyncze urządzenie może sterować siłownikami w polu oraz odczytywać stany przełączników i czujników przez Modbus TCP lub Modbus UDP, co minimalizuje okablowanie i zajmowaną przestrzeń w szafie.Każde wyjście analogowe może być ustawione na napięcie (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC) lub prąd (0 ~ 20 mA, 4 ~ 20 mA), a wyboru dokonuje się dla każdego kanału osobno za pomocą zworki. Wejścia cyfrowe obsługują styki bezpotencjałowe i potencjałowe i zawierają funkcję licznika 32-bitowego, natomiast wyjścia cyfrowe są izolowane, typu open-collector (sink), o obciążalności 600 mA na kanał.Wbudowany serwer WWW i interfejs HMI w przeglądarce, podwójny watchdog oraz połączenie par wejście/wyjście upraszczają uruchomienie i monitorowanie. Moduł zapewnia izolację I/O 2500 VDC, ochronę ESD ±4 kV ze stykiem na każdym zacisku i jest zgodny z dyrektywą RoHS.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalna konserwacjaZdalna diagnostykaUrządzenia testowe

Moduł ET-7026 CR to wielofunkcyjny moduł Ethernet I/O, który łączy sygnały analogowe i cyfrowe w jednym węźle sieciowym. Sześć różnicowych wejść analogowych i dwa wyjścia analogowe obejmują szeroki zakres sygnałów procesowych, natomiast dwa wejścia cyfrowe (z funkcją licznika) oraz dwa cyfrowe wyjścia typu open-collector obsługują zadania sterowania dyskretnego, wszystko w jednej jednostce montowanej na szynie DIN.Każde wejście analogowe można skonfigurować dla własnego zakresu, obejmującego opcje napięciowe i prądowe od ±500 mV do ±10 V oraz 4 ~ 20 mA, z ochroną przeciwprzepięciową 240 Vrms. Typ wejścia i wyjścia wybiera się położeniem zworek, dzięki czemu ten sam moduł pasuje do wielu urządzeń terenowych. Każdy kanał można ustawiać indywidualnie.Moduł sprawdzi się u inżynierów, którzy potrzebują dostępu przez Modbus TCP lub Modbus UDP bez osobnego sterownika w punkcie I/O. Wbudowany serwer WWW oraz web HMI wspierają konfigurację i monitorowanie, a podwójny watchdog, programowalne wartości po włączeniu zasilania i wartości bezpieczne oraz połączenie par I/O pomagają utrzymać przewidywalne zachowanie podczas awarii.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testujące
