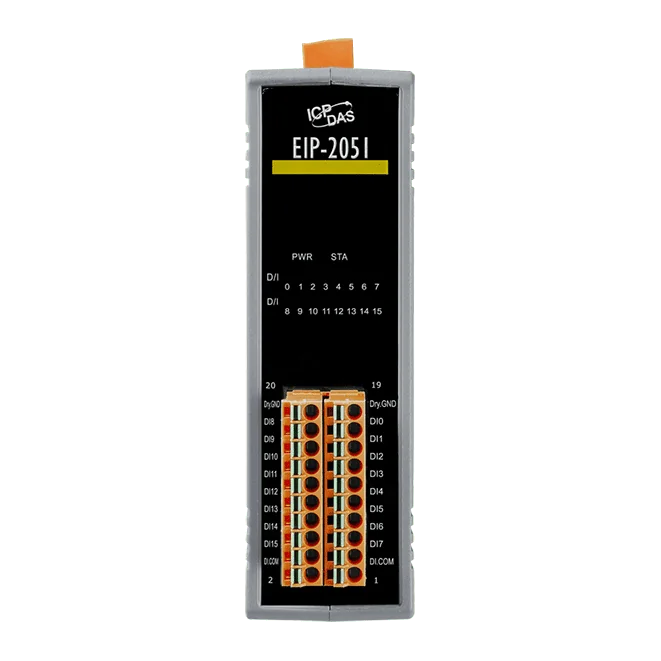

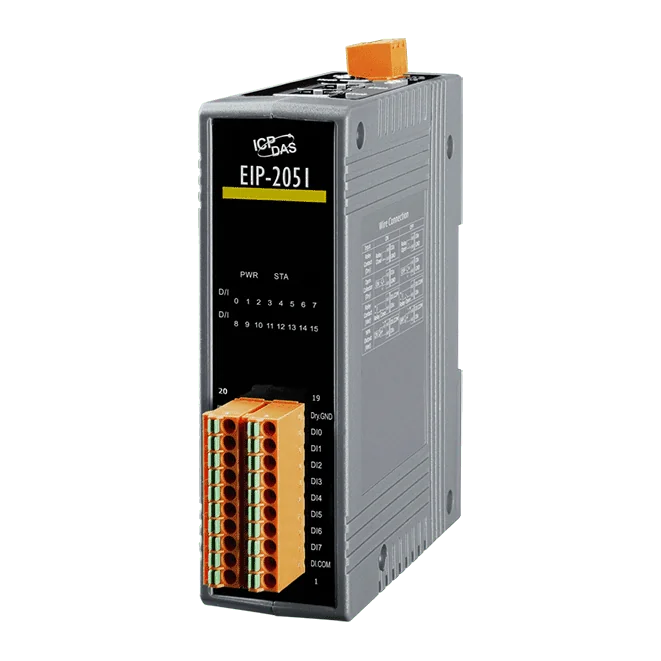

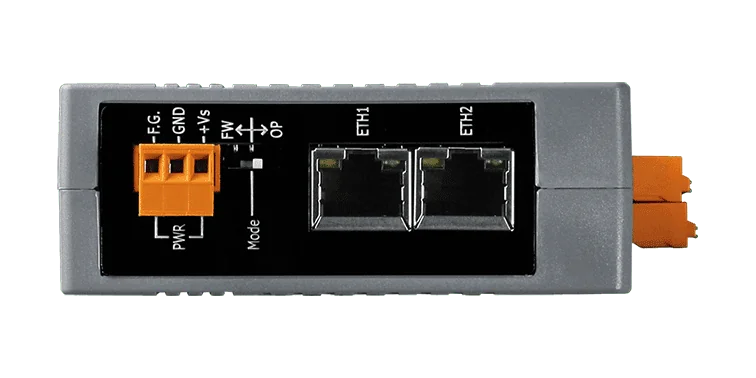

EIP-2051 Moduł zdalnych wejść/wyjść EtherNet/IP, 16 wejść cyfrowych izolowanych

EIP-2055 CR to zdalny moduł wejść/wyjść cyfrowych, który wprowadza 8 izolowanych wejść i 8 wyjść typu open-collector do sieci EtherNet/IP. Jest zaprojektowany jako adapter EtherNet/IP, dzięki czemu można go dodać do istniejącej architektury sterowania Ethernet/IP, a punkty I/O są dostępne przez sieć.Dwa porty 10/100 Base-TX RJ-45 obsługują połączenie łańcuchowe (daisy chain), co ogranicza okablowanie i upraszcza rozmieszczenie urządzeń. Moduł można także wdrażać w topologiach gwiazdy, linii lub pierścienia. Wejścia cyfrowe obsługują styki bezpotencjałowe i zasilane, z funkcją licznika do 32-bitowych (4294967295) zliczeń przy 3 kHz, a wyjścia są przystosowane do obciążeń od +3,5 V do +50 V. Dla wyjść można ustawić wartości po włączeniu zasilania oraz wartości bezpieczne.Diody LED pokazują zarówno stan wejść/wyjść, jak i stan połączenia, co ułatwia uruchamianie i diagnozowanie usterek. Oprogramowanie sprzętowe można aktualizować przez Ethernet, a do konfiguracji i testowania modułu dostarczane jest narzędzie programowe. Należy pamiętać, że prąd obciążenia i pobór mocy różnią się między wersjami sprzętu Non-RevB i RevB, dlatego przy projektowaniu budżetu prądowego wyjść sprawdź rewizję urządzenia.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

EIP-2017 to moduł adaptera EtherNet/IP do rozproszonego pomiaru analogowego. Doprowadza 8 różnicowych lub 16 jednobiegunowych kanałów wejść analogowych do sieci Ethernet, co odpowiada inżynierom, którzy chcą zbierać sygnały procesowe z hali produkcyjnej do systemu EtherNet/IP bez osobnej bramy fieldbus.Elastyczna konfiguracja wejść: Zworka wybiera tryb pracy różnicowy lub jednobiegunowy. Obsługiwane są zakresy napięciowe od ±150 mV do ±10 V oraz zakresy prądowe 0 ~ +20 mA, +4 ~ +20 mA i ±20 mA. W trybie różnicowym można wybrać wewnętrzne rezystory 125 Ω, natomiast jednobiegunowe wejścia prądowe wymagają zewnętrznego rezystora. Znamionowa dokładność wynosi +/-0,1%, a izolacja wewnątrz modułu to 3000 VDC.Sieć i diagnostyka: Dwa porty 10/100 Base-TX RJ-45 umożliwiają łańcuchowanie (daisy chain), a moduł może być wdrożony w topologii gwiazdy, liniowej lub pierścieniowej. Diody LED sygnalizują stan wejść oraz stan połączenia, a producent udostępnia narzędzie programowe do konfiguracji i testowania przez Ethernet.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

Moduł EtherNet/IP (8-kanałowe izolowane uniwersalne wejście analogowe) z płytą rozszerzającą CN-1824.

EIP-2042 CR to zdalny moduł wyjść cyfrowych pełniący funkcję adaptera EtherNet/IP, który udostępnia 16 wyjść typu open-collector w sieci Ethernet. Jest przeznaczony dla inżynierów, którzy chcą załączać obciążenia terenowe z poziomu sterownika PLC lub systemu nadzorczego przez EtherNet/IP, bez prowadzenia dyskretnego okablowania do centralnej szafy sterowniczej.Dwa porty 10/100 Base-TX RJ-45 z autonegocjacją umożliwiają łańcuchowe łączenie urządzeń, dzięki czemu moduł można umieścić tam, gdzie potrzebne są wejścia/wyjścia, i połączyć szeregowo z innymi urządzeniami. Sieć może mieć topologię gwiazdy, liniową lub pierścieniową. Stan wyjść i połączenia sygnalizowany jest diodami LED, a izolacja o wartości 3000 VDC pomaga chronić moduł przed zakłóceniami.Moduł obsługuje ustawienia Power-On-Value oraz Safe-Value, a oprogramowanie sprzętowe można aktualizować przez Ethernet. Firma ICP DAS udostępnia także narzędzie programowe do konfiguracji i testowania modułu przez Ethernet. EIP-2042 CR montowany jest na szynie DIN i przeznaczony do pracy w zakresie temperatur od -25 °C do +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy
