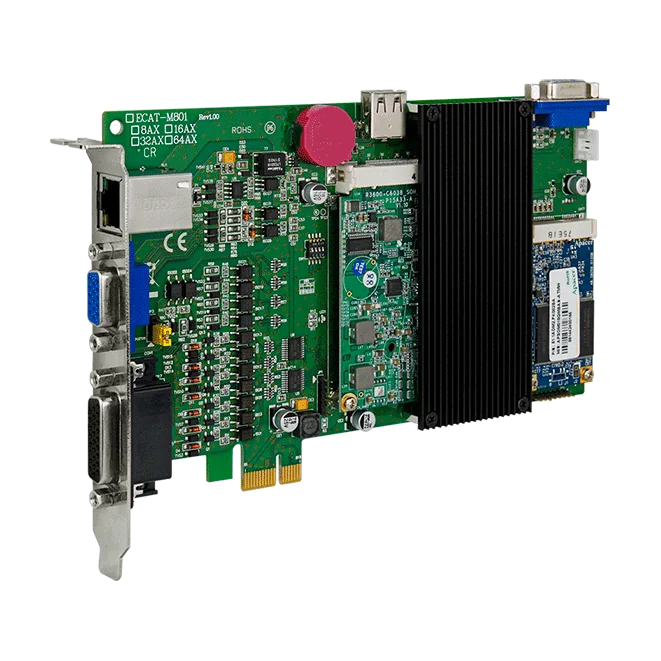

ECAT-M801-16AX/S Płyta PCI Express EtherCAT MainDevice, sterowanie ruchem 16 osi
16-osiowa płyta PCI Express EtherCAT MainDevice z 13 wejściami cyfrowymi, 13 wyjściami cyfrowymi i 2 wejściami enkodera do sterowania ruchem i we/wy na komputerze PC. W zestawie DN-26 i kable.
- Sterowanie ruchem do 16 osi z zsynchronizowanym ruchem (E-GEAR, E-CAM), osiami wirtualnymi i wielosiową interpolacją liniową
- Czas cyklu EtherCAT do 0,5 ms i obsługa do 512 slave'ów
- 13 wejść cyfrowych (sink/source, poziom ON 19 V do 24 V) i 13 wyjść cyfrowych (otwarty kolektor, 100 mA/kan.)
- 2 wejścia enkodera (32-bitowe, kwadraturowe, CW/CCW oraz impuls/kierunek) do 1 MHz z 2-kanałowym wyjściem wyzwalania porównawczego
- Drugi procesor z technologią podtrzymania komunikacji EtherCAT
- W zestawie DN-26, kable CA-1515M i CA-2615M
Ten produkt wyceniamy indywidualnie dla każdego zamówienia. Podaj nam ilość, a odpowiemy z ceną i terminem dostawy.
Zapytaj o wycenę
Informacje dot. produktu "ECAT-M801-16AX/S Płyta PCI Express EtherCAT MainDevice, sterowanie ruchem 16 osi"
Płyta ECAT-M801-16AX/S CR to płyta PCI Express EtherCAT MainDevice do sterowania ruchem i we/wy na komputerze PC, obsługująca do 16 osi i do 512 węzłów EtherCAT. Wbudowany procesor przejmuje obsługę funkcji ruchu wielosiowego i we/wy, co zmniejsza obciążenie komputera nadrzędnego.
Płyta zapewnia zsynchronizowany ruch (E-GEAR i E-CAM), osie wirtualne oraz wielosiową interpolację liniową, przy czasie cyklu EtherCAT wynoszącym do 0,5 ms. Na płycie znajduje się 13 wejść cyfrowych, 13 wyjść cyfrowych i 2 interfejsy enkodera z wyjściami wyzwalania porównawczego, dzięki czemu typowe sygnały maszynowe i sprzężenia zwrotne można podłączać bezpośrednio do karty.
Wariant /S jest dostarczany z modułem DN-26, kablem CA-1515M i kablem CA-2615M, dzięki czemu jest gotowy do podłączenia po dostawie. Drugi procesor obsługuje technologię podtrzymania komunikacji EtherCAT, która ma utrzymać komunikację EtherCAT i przepisy procesowe w działaniu w przypadku awarii systemu operacyjnego lub aplikacji.
Zastosowania
- Sterowanie ruchem
- Sterowanie we/wy
- System akwizycji danych
| Interfejs: | PCI Express x1 |
|---|---|
| Izolacja: | 3000 VDC |
| Porty: | 1 x RJ-45 |
| Protokół: | EtherCAT |
| Temperatura robocza: | 0 ~ +60 °C |
| Typ produktu: | Płyta sterowania ruchem |
| Wejścia cyfrowe: | 13 |
| Wyjścia cyfrowe: | 13 |
Dane techniczne
| Sprzęt | |
|---|---|
| Złącze | RJ45 x1 DB-26 (gniazdo) DB-15 (gniazdo) |
| Wejście enkodera | |
| Liczba osi | 2 |
| Typ | Kwadraturowy, CW/CCW, Impuls/Kier. |
| Rozdzielczość | 32-bitowy |
| Szybkość reakcji | 1 MHz |
| Wyjście wyzwalania porównania | 2-ch |
| Wejście cyfrowe | |
| Kanały | 13 |
| Typ | Styk mokry |
| Ujście/źródło (NPN/PNP) | Ujście/źródło |
| Poziom napięcia ON | +19 V ~ + 24 V |
| Poziom napięcia OFF | +11 V maks. |
| Izolacja | 3000 VDC |
| Wyjście cyfrowe | |
| Kanały | 13 |
| Typ | Otwarty kolektor |
| Ujście/źródło (NPN/PNP) | Ujście (sink) |
| Napięcie obciążenia | +24 V |
| Prąd obciążenia | 100 mA/ch |
| Izolacja | 3000 Vrms |
| Magistrala PC | |
| Typ | PCI Express x1 |
| EtherCAT | |
| Porty | 1 x RJ-45 |
| Liczba osi | ECAT-M801-8AX maks. 8 ECAT-M801-16AX maks. 16 ECAT-M801-32AX maks. 32 ECAT-M801-8AX/S maks. 8 ECAT-M801-16AX/S maks. 16 ECAT-M801-32AX/S maks. 32 |
| Liczba węzłów | Maks. 512 |
| Nośnik transmisji danych | Kabel Ethernet (min. CAT 5e), ekranowany |
| Mechaniczne | |
| Wymiary (mm) | 135 x 192 x 21.5 (W x L x D) |
| Środowisko | |
| Temperatura pracy | 0 ~ +60 °C |
| Temperatura przechowywania | -20 ~ +70 °C |
| Wilgotność | 0 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
