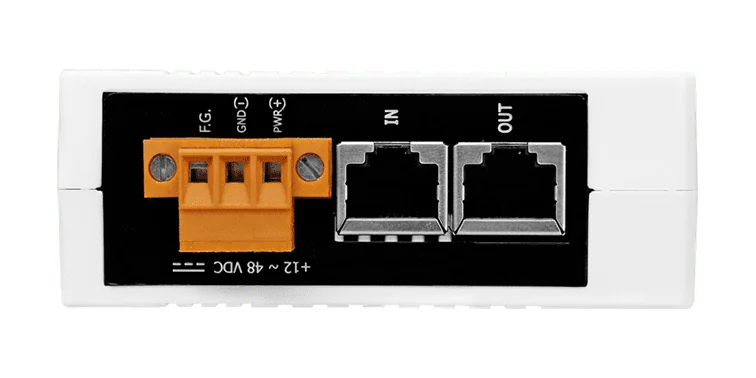

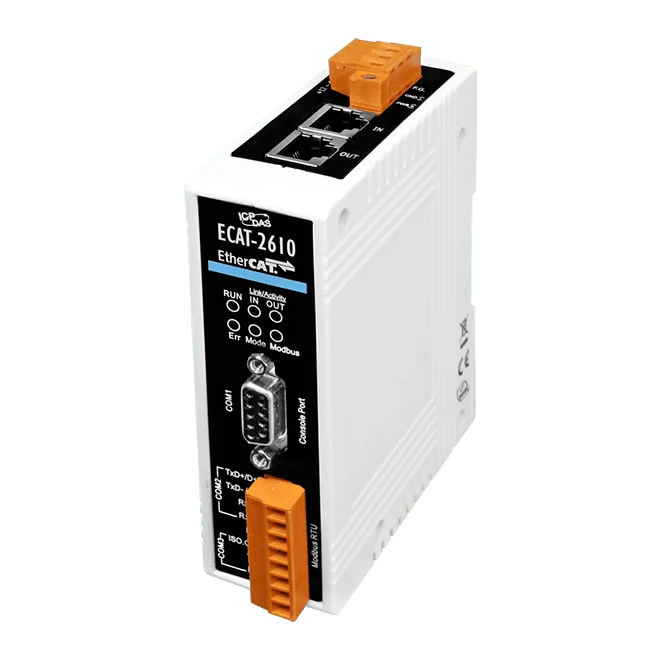

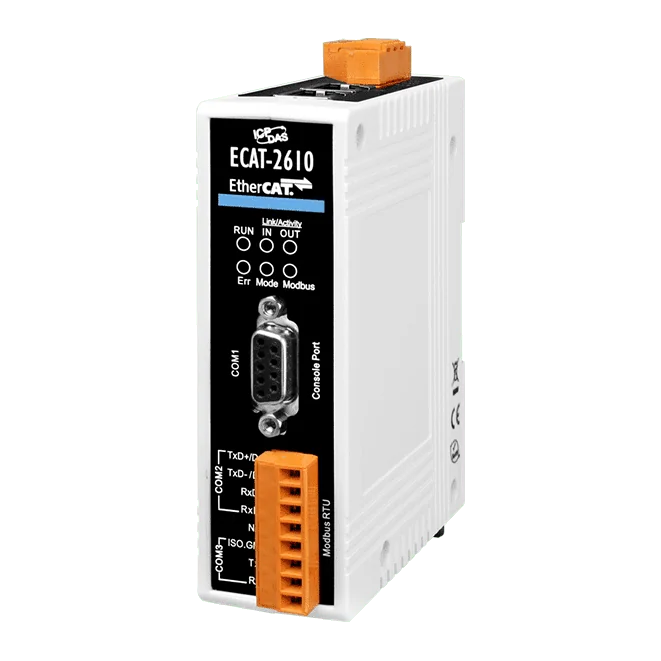

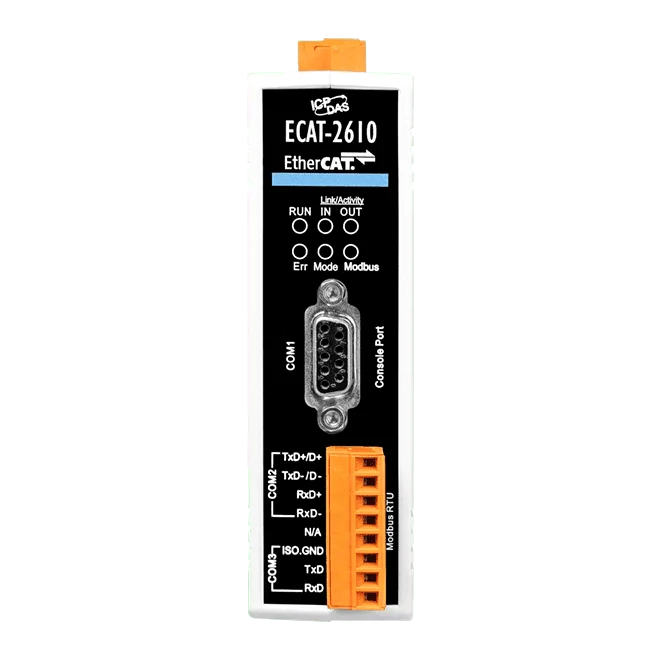

ECAT-2610 bramka EtherCAT do Modbus RTU, RS-232/422/485

ECAT-2610-DW to brama, która konwertuje EtherCAT na Modbus RTU, dzięki czemu urządzenie szeregowe podłączone do jej portu RS-232/422/485 może zostać zintegrowane z siecią EtherCAT. Umożliwia również integrację SubDevice mierników mocy PM-3033/3133/3114/3112, przy czym Main Device uzyskuje dostęp do ich danych RxPDO i TxPDO za pomocą pliku konfiguracyjnego dostarczanego przez ICP DAS.Urządzenie sprawdza się u integratorów systemów, którzy chcą zmodernizować starsze urządzenia automatyki, włączając je w nowoczesne struktury EtherCAT. Można podłączyć jednocześnie kilka mierników mocy, co wspiera bardziej zróżnicowane programy zarządzania energią. Według opisu źródłowego instalacja i konfiguracja są proste.Brama jest dostarczana pod kodem zamówieniowym CR wraz z kablem CA-0915 DB9 Male do DB9 Female, 1,5 M. Posiada certyfikaty CE, UKCA, FCC, RoHS i WEEE oraz montowana jest na szynie DIN w plastikowej obudowie.ZastosowaniaModernizacja starszych urządzeń automatyki i włączanie ich do systemów sterowania EtherCATZarządzanie energią i monitorowanie zasilania z wieloma miernikami mocyIntegracja szeregowych urządzeń Modbus RTU z sieciami EtherCAT

Bramka ECAT-2611 CR to konwerter protokołów łączący sieci EtherCAT i Modbus RTU. Działa jako SubDevice po obu stronach i przekazuje dane I/O między nimi, dzięki czemu EtherCAT Main Device oraz Modbus RTU Main Device mogą wymieniać dane za pośrednictwem wewnętrznego bufora wymiany danych.Moduł jest przeznaczony dla integratorów systemów, którzy chcą włączyć starsze urządzenia automatyki z interfejsem szeregowym do architektury EtherCAT. Konwersja protokołu szeregowego odbywa się w module, dzięki czemu nie są wymagane bloki funkcyjne PLC, a podłączone urządzenie nie wymaga zmian sprzętowych ani programowych.Kod zamówieniowy CR obejmuje kabel CA-0915 DB9 męski, DB9 żeński, 1,5 m, służący do podłączenia portu szeregowego. Kluczowe parametry to czas cyklu 10 ms, do 256 WORD danych wejściowych i 256 WORD danych wyjściowych oraz komunikacja szeregowa do 115200 bps.ZastosowaniaModernizacja starszych urządzeń automatyki Modbus RTU w strukturach komunikacyjnych EtherCATWymiana danych I/O między EtherCAT Main Device a Modbus RTU Main DeviceIntegracja szeregowych urządzeń Modbus RTU z systemami sterowania maszynami opartymi na EtherCAT

ECAT-2601 CR to bramka łącząca sieć EtherCAT z systemami Modbus i OPC UA. Wbudowany EtherCAT MainDevice steruje bezpośrednio urządzeniami EtherCAT SubDevice, a wspólny bufor wymiany danych udostępnia ich dane I/O mastrom Modbus przez Modbus TCP oraz Modbus RTU (slave).Inżynierów ucieszy, że bramka łączy się z PDO urządzeń SubDevice bez konieczności stosowania pliku ESI i obsługuje urządzenia EtherCAT SubDevice innych producentów. Obsługiwany jest tryb Free Run, minimalny czas cyklu wynosi 125 us, a ponowne połączenie z urządzeniami SubDevice następuje w ciągu 10 sekund od włączenia zasilania. Można ustawiać zdefiniowane przez użytkownika wpisy SDO przy starcie, a konfiguracja odbywa się przez wbudowany interfejs webowy po HTTP/HTTPS.Serwer OPC UA w oprogramowaniu sprzętowym pozwala standardowym klientom OPC UA połączyć się bez tworzenia własnych rozwiązań, co obejmuje komunikację maszyna-maszyna, a także połączenia z systemami SCADA i platformami chmurowymi. Kod zamówieniowy ECAT-2601 CR oznacza wersję zgodną z RoHS, a urządzenie montowane jest na szynie DIN.ZastosowaniaWymiana danych maszyna-maszyna między systemami EtherCAT i ModbusIntegracja pionowa maszyn EtherCAT z systemami SCADAŁączenie maszyn EtherCAT z platformami chmurowymi przez OPC UAIntegracja urządzeń EtherCAT SubDevice innych producentów z sieciami Modbus lub OPC UA

GW-7552-B podłącza urządzenia Modbus do sieci PROFIBUS DP. Działa jako slave DP-V0 względem mastera PROFIBUS, dzięki czemu master może odczytywać i zapisywać dane przechowywane w urządzeniach Modbus, takich jak sterowniki PLC, czujniki i moduły serii ICP DAS M-7000, bez zmian w projekcie sieci PROFIBUS.Bramka może pracować jako master lub slave Modbus i obsługuje formaty RTU oraz ASCII. Hybrydowy port COM 1 można skonfigurować jako RS-232, RS-422 lub RS-485, przy czym tryby są używane pojedynczo. Ustawienia szeregowe obejmują 7 lub 8 bitów danych, brak, nieparzystą lub parzystą kontrolę parzystości, 1 lub 2 bity stopu oraz prędkości transmisji od 1200 do 115200 bps. Do konfiguracji GW-7552-B dostarczane jest narzędzie.Prędkość transmisji po stronie PROFIBUS jest wykrywana automatycznie, a adres węzła ustawia się w zakresie od 0 do 126 za pomocą przełącznika DIP. Strona PROFIBUS ma izolację 3000 VDC, a strona sieciowa wykorzystuje izolację High Speed iCoupler. GW-7552-B jest umieszczony w obudowie z tworzywa sztucznego przeznaczonej do montażu na szynie DIN, z zakresem temperatur pracy od -25 ~ +75 °C.ZastosowaniaAutomatyka przemysłowaAutomatyka fabrycznaAutomatyka procesowa
