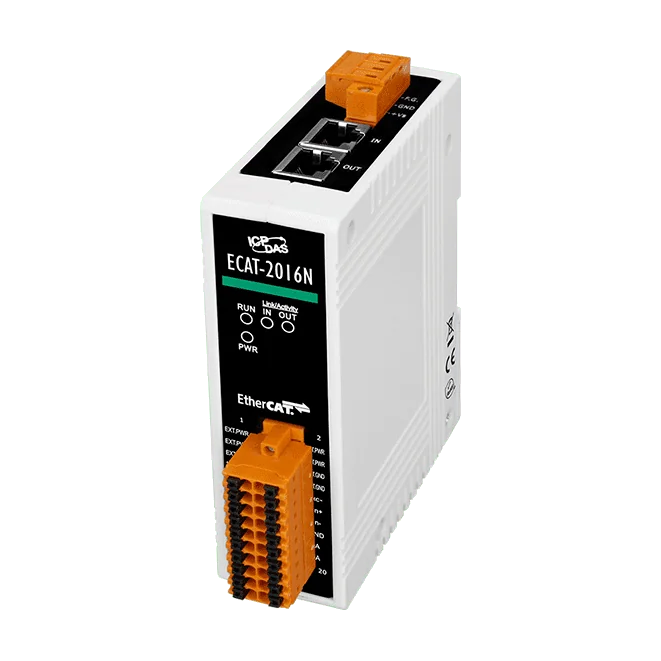

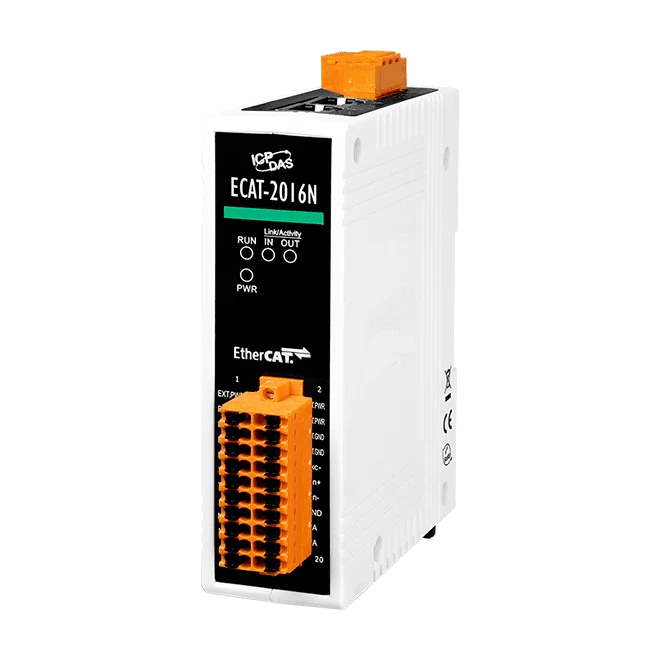

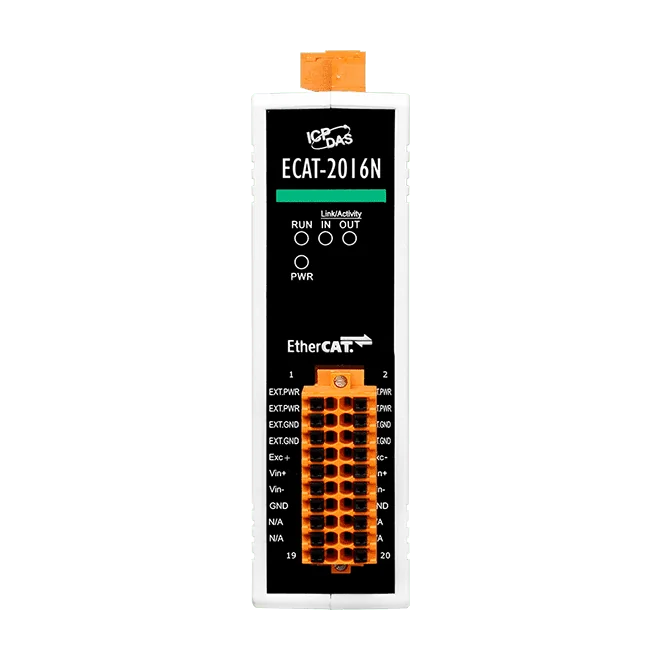

ECAT-2016N EtherCAT SubDevice, moduł wejść I/O, 1 kanał 16-bitowe wejście tensometryczne

ECAT-2016-3 to urządzenie EtherCAT SubDevice, które udostępnia trzy wejścia tensometryczne lub czujników siły (ogniw obciążeniowych) w sieci EtherCAT. Każdy kanał bezpośrednio obsługuje mostek rezystancyjny w układzie pełnego mostka, z rozdzielczością 16 bitów i częstotliwością próbkowania 1 kHz na kanał. Stan wejść jest zwracany w danych procesowych, dzięki czemu EtherCAT Main Device może odczytywać pomiary bez konieczności tworzenia własnego protokołu.Dwa porty RJ-45 umożliwiają łączenie modułów w łańcuch (daisy-chain), co upraszcza okablowanie i pozwala zbudować sieć w topologii gwiazdy, linii lub pierścienia. Obwody wejściowe i wyjściowe są odizolowane, co pomaga chronić moduł przed zakłóceniami i trudnymi warunkami pracy. Przeprowadzono testy zgodności z narzędziem EtherCAT Conformance Test Tool.Każdy kanał może być konfigurowany indywidualnie, a zakresy wejściowe od ±10 V do ±25 mV wybierane są programowo. Funkcja ustawiania zakresu i filtra nie jest obsługiwana przez ten moduł, a detekcja przerwania przewodu (open wire) nie jest zapewniona. Moduł posiada wyjście napięcia wzbudzenia +10 V i jest umieszczony w plastikowej obudowie montowanej na szynie DIN, z odłączanym blokiem zaciskowym.ZastosowaniaUrządzenia półprzewodnikoweObróbka plastyczna metaliPakowanieWtryskarkiSystemy montażoweMaszyny drukarskieRobotyka

ECAT-2011H to moduł wejść analogowych EtherCAT SubDevice przeznaczony dla inżynierów, którzy chcą podłączyć sygnały napięciowe lub prądowe o rozdzielczości 12-bit do sieci EtherCAT. Każdy kanał może być ustawiony programowo jako wejście różnicowe lub pseudoróżnicowe (single-ended), dzięki czemu jeden moduł obsługuje albo 8 sygnałów różnicowych, albo 16 sygnałów single-ended.Dwa porty magistrali RJ-45 umożliwiają łańcuchowe łączenie modułów, co ogranicza ilość okablowania i sprawdza się w topologiach gwiaździstych, liniowych i pierścieniowych. Stan wejść przekazywany jest w danych procesowych, a moduł został zweryfikowany narzędziem testów zgodności EtherCAT.Dostępne zakresy pomiarowe to 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA oraz ±4~20 mA. Moduł zasilany jest napięciem +10 do +30 VDC, montowany jest na szynie DIN i przeznaczony do pracy w zakresie temperatur od -25 do +75 °C. Zakres i ustawienia filtrów nie są konfigurowane osobno dla każdego kanału.ZastosowaniaUrządzenia dla przemysłu półprzewodnikowegoKształtowanie metaliPakowanieWtryskarkiSystemy montażoweMaszyny drukarskieRobotyka

Moduł ECAT-2012H to urządzenie EtherCAT SubDevice, które dodaje 16-bitowe wejścia analogowe do sieci EtherCAT. Kanały można konfigurować programowo jako 8 wejść różnicowych lub 16 wejść z sygnałem względem masy (single-ended). Każde wejście obsługuje sygnały napięciowe i prądowe w zakresach od 0~10 V do ±20 mA oraz 4~20 mA. Stan wejść jest przekazywany w danych procesowych, dzięki czemu główne urządzenie EtherCAT (Main Device) lub konfigurator może odczytać je bezpośrednio.Dwa porty RJ-45 umożliwiają łańcuchowe łączenie modułów, co ogranicza ilość okablowania i upraszcza montaż. Obsługiwane są topologie gwiazdy, liniowa i pierścieniowa, z odległością do 100 m między stacjami w standardzie 100BASE-TX. Moduł przeszedł test zgodności EtherCAT, a jego mikrokontroler wydajnie obsługuje ruch sieciowy dzięki przetwarzaniu w locie oraz czasowi cyklu 1 ms.Moduł sprawdza się u producentów maszyn i integratorów systemów w branżach: sprzęt półprzewodnikowy, obróbka plastyczna metali, pakowanie, wtryskarki, systemy montażowe, maszyny drukarskie i robotyka. Wymienna listwa zaciskowa, wskaźniki LED oraz montaż na szynie DIN ułatwiają zabudowę w szafach sterowniczych.ZastosowaniaSprzęt półprzewodnikowyObróbka plastyczna metaliPakowanieWtryskarkiSystemy montażoweMaszyny drukarskieRobotyka

Moduł ECAT-2024 CR to urządzenie EtherCAT SubDevice, które steruje czterema izolowanymi analogowymi kanałami wyjściowymi 12-bit z EtherCAT Main Device lub konfiguratora. Stan wyjść jest zwracany w danych procesowych, dzięki czemu stan kanałów można monitorować w tym samym cyklu co wartości sterujące.Dwa porty magistrali RJ-45 umożliwiają łączenie łańcuchowe (daisy-chain), co upraszcza instalację urządzeń i okablowanie. Stacje mogą być oddalone od siebie nawet o 100 m w standardzie 100BASE-TX, przy czasie cyklu 1 ms i zegarach rozproszonych. Wbudowany mikrokontroler MCU obsługuje ruch sieciowy oraz przetwarzanie on-the-fly.Każdy kanał posiada odporność na wyładowania ESD ±4 kV (kontaktowo), a moduł spełnia poziomy odporności według norm IEC 61000-4-4 (EFT), IEC 61000-4-2 (ESD) i IEC 61000-4-5 (udar). Wyjmowana listwa zaciskowa, wskaźniki LED stanu I/O oraz plastikowa obudowa montowana na szynie DIN sprawdzają się w zabudowach szaf sterowniczych pracujących w zakresie od -25 ~ +75 °C.ZastosowaniaUrządzenia dla przemysłu półprzewodnikowegoObróbka plastyczna metaliPakowanieWtryskarkiSystemy montażoweMaszyny drukarskieRobotyka
