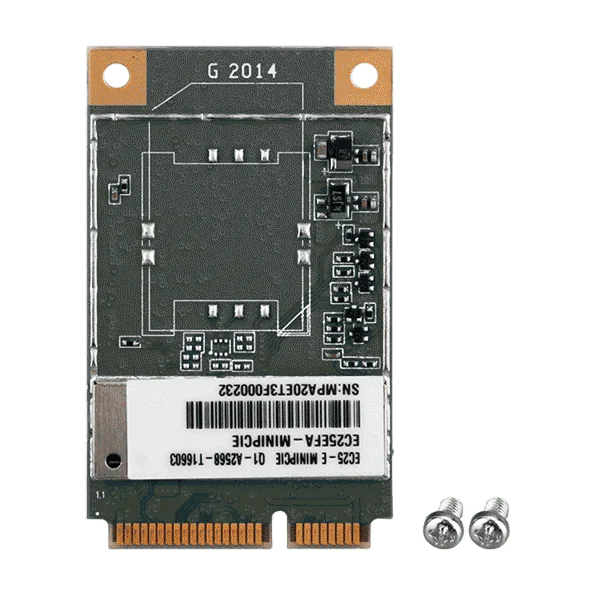

EC25-E LTE Cat 4 Mini PCIe, moduł komunikacyjny 3G/4G
Moduł LTE Cat 4 EC25-E CR w standardowym formacie Mini PCIe do projektów M2M i IoT, z przepustowością do 150 Mb/s w dół i zapasową łącznością GSM/EGPRS na obszarach bez zasięgu 4G lub 3G.
- Moduł LTE Cat 4 z przepustowością do 150 Mb/s w dół i 50 Mb/s w górę
- Standardowy format karty Mini PCIe ułatwiający integrację
- Globalny zasięg LTE i GSM/EGPRS z zapasem w sieciach 3G i 2G
- Wsteczna kompatybilność z istniejącymi sieciami EDGE i GSM/GPRS
- Obsługa pasm WCDMA 850/900/2100 MHz oraz GSM 900/1800 MHz
- Zakres temperatur pracy -35 ~ +75 °C
250,00 € za sztukę
| 1-9 szt. | 250,00 € | |
|---|---|---|
| 10-30 szt. | 238,00 € | −5 % |
| 31+ szt. | 225,00 € | −10 % |
Informacje dot. produktu "EC25-E LTE Cat 4 Mini PCIe, moduł komunikacyjny 3G/4G"
EC25-E CR to moduł komunikacji LTE Cat 4, przeznaczony dla inżynierów wyposażających urządzenia M2M i IoT w łączność komórkową. Standardowy format karty Mini PCIe pozwala producentom zintegrować łączność bezprzewodową z urządzeniami bez projektowania dedykowanej płyty nośnej.
Moduł obsługuje pasma LTE FDD B1, B3, B5, B7, B8 i B20 oraz pasma TDD B38, B40 i B41, z przepustowością do 150 Mb/s w dół i 50 Mb/s w górę. Wsteczna kompatybilność z sieciami GSM/GPRS i EDGE utrzymuje łączność tam, gdzie brak zasięgu 4G lub 3G.
EC25-E CR posiada certyfikaty RED, RoHS i WEEE, a zakres temperatur pracy wynosi od -35 °C do +75 °C, przechowywania od -40 °C do +85 °C. Wymiary płytki to 30,0 x 51,0 x 4,9 mm (szer. x dł. x wys.).
Zastosowania
- Komunikacja M2M
- Aplikacje IoT
- Szerokopasmowe urządzenia IoT
- Urządzenia zdalne w obszarach bez zasięgu 4G lub 3G
| Interfejs: | Mini PCIe |
|---|---|
| Temperatura robocza: | -35 ~ +75 °C |
| Typ produktu: | Moduł komórkowy |
Dane techniczne
| System 2G | |
|---|---|
| Szybkość transmisji danych | GPRS Transfer w dół: maks. 107 kbps; Transfer w górę: maks. 85,6 kbps |
| Pasmo częstotliwości | 900/1800 MHz |
| GPRS wielokanałowy | GPRS klasa 10/8; GPRS klasa stacji B |
| Klasa mocy | Klasa 4 (2 W @ 850/900 MHz) Klasa 1 (1 W @ 1800/1900 MHz) |
| Format SMS | Wysyłanie: UCS2/7 bitów Odbiór: UCS2/7 bitów |
| System 3G | |
| Szybkość transmisji danych | DC-HSPA+ Transfer w dół: maks. 42 Mb/s; transfer w górę: maks. 5,76 Mb/s WCDMA transfer w dół: maks. 384 kb/s; transfer w górę: maks. 384 kb/s |
| Pasmo częstotliwości | WCDMA 850/900/2100MHz |
| Klasa mocy | Klasa 3 (24 dBm+1/-3 dB) dla WCDMA |
| Tryb SMS | Tryby MT, MO, CB, Text i PDU |
| System 4G | |
| Szybkość transmisji danych | LTE(Cat.4) Transfer w dół: maks. 150 Mbps; transfer w górę: maks. 50 Mbps |
| Pasmo częstotliwości | FDD LTE: B1/B3/B5/B7/B8/B20 TDD LTE: B38/B40/B41 |
| Mechaniczne | |
| Wymiary (mm) | 30.0 x 51.0 x 4.9 (W x L x H) |
| Środowisko | |
| Temperatura pracy | -35°C ~ +75°C |
| Temperatura przechowywania | -40°C ~ +85°C |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
