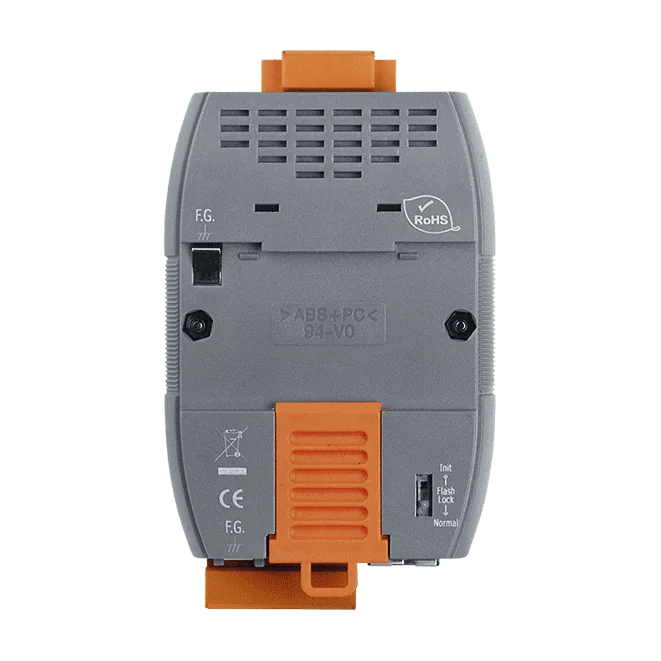

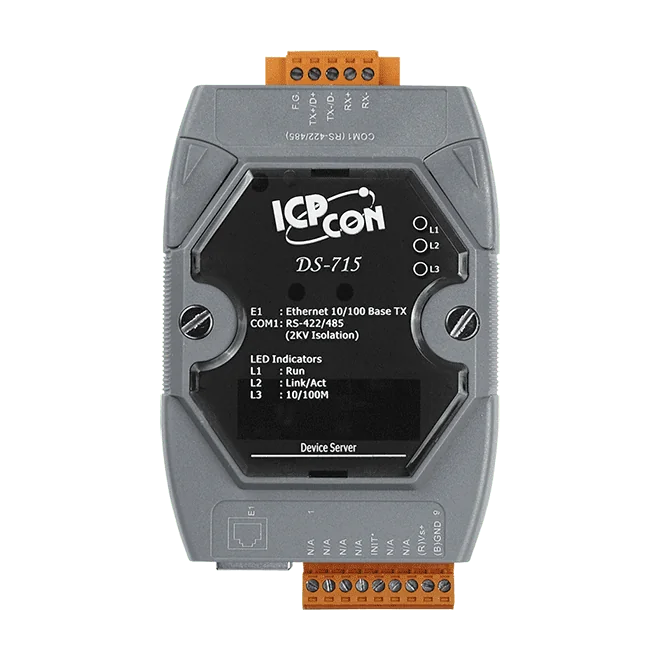

DS-715 Serwer urządzeń szeregowych do Ethernetu, 1 port izolowany RS-422/485
Serwer szeregowo-Ethernetowy z jednym izolowanym portem RS-422/485 o izolacji 2000 Vrms, do podłączania urządzeń szeregowych do sieci Ethernet w trybie Virtual COM, TCP Server lub TCP Client.
- Pojedynczy izolowany port szeregowy RS-422/485 (RS-422 w układzie 4-przewodowym lub RS-485 w układzie 2-przewodowym) z izolacją 2000 Vrms
- Tryb Virtual COM za pośrednictwem sterownika VxComm oraz tryby aplikacyjne TCP Server i TCP Client
- Narzędzie VxComm obsługuje 32- i 64-bitowe systemy Windows 7 SP1, 10, 2012 i 2016
- Port szeregowy do 115200 bps z opcjami parzystości: brak, parzysta i nieparzysta
- Wbudowane MiniOS7 i zegar watchdog do pracy w trudnym środowisku
- Ethernet 10/100 Base-TX z automatyczną negocjacją i auto MDI/MDI-X
217,00 € za sztukę
| 1-9 szt. | 217,00 € | |
|---|---|---|
| 10-30 szt. | 206,00 € | −5 % |
| 31+ szt. | 195,00 € | −10 % |
Informacje dot. produktu "DS-715 Serwer urządzeń szeregowych do Ethernetu, 1 port izolowany RS-422/485"
DS-715 CR umożliwia podłączenie urządzenia szeregowego RS-422 lub RS-485 do sieci Ethernet bez zmiany samego urządzenia. Jego pojedynczy port szeregowy wyprowadzony jest na wyjmowaną listwę zaciskową i może być okablowany jako port RS-422 w układzie 4-przewodowym lub port RS-485 w układzie 2-przewodowym, z izolacją 2000 Vrms między stroną szeregową a resztą urządzenia.
Dzięki sterownikowi i narzędziu VxComm port szeregowy można zmapować na standardowy port COM w komputerach z systemem Windows, dzięki czemu istniejące oprogramowanie korzystające z portów COM może nadal działać przez sieć. Urządzenie może także pracować autonomicznie jako serwer TCP lub klient TCP, co sprawdza się w aplikacjach, w których urządzenie szeregowe jest dostępne bezpośrednio przez TCP/IP. Port RJ-45 10/100 Base-TX automatycznie negocjuje parametry i obsługuje auto MDI/MDI-X.
Wbudowane oprogramowanie MiniOS7 oraz zegar watchdog zapewniają niezawodną pracę w trudnych warunkach środowiskowych. Urządzenie przyjmuje niestabilizowane zasilanie od 12 VDC do +48 VDC z zabezpieczeniem przed odwróceniem polaryzacji, pobiera 2,0 W i może być montowane na szynie DIN lub na ścianie. Zakres temperatur pracy wynosi od -25 do +75 °C.
Zastosowania
- Automatyka przemysłowa
- Automatyka budynkowa
- Automatyka domowa
| Interfejs: | RS-422/485 |
|---|---|
| Izolacja: | 2000 Vrms |
| Montaż: | Szyna DIN, ściana |
| Obudowa: | Tworzywo sztuczne |
| Porty: | 1 szeregowe, 1 Ethernet (RJ-45) |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Serwer urządzeń szeregowy-Ethernet |
| Wejście zasilania: | 12 ~ +48 VDC |
Dane techniczne
| Moduł CPU | |
|---|---|
| CPU | 80186-80 MHz lub kompatybilny |
| EEPROM | 16 KB; retencja danych: 40 lat. |
| Flash | 512 KB |
| SRAM | 512 KB |
| Timer Watchdog | Tak |
| Wskaźniki LED | |
| Status | 1 x zasilanie 2 x Ethernet |
| Ethernet | |
| Porty | 10/100 Base-TX, port RJ-45 (autonegocjacja, auto MDI/MDI-X, wskaźnik LED) |
| Porty COM | |
| Porty | 1 x RS-485/RS-422 |
| Prędkość transmisji | 115200 bps maks. |
| Rezystor polaryzujący | Tak, 1 KΩ |
| Parzystość | Brak, Parzysty, Nieparzysty |
| Bit danych | 7, 8: dla COM1 |
| Bit stopu | 1: dla COM1 |
| Adres węzła | 254 (maks.) |
| Zasilanie | |
| Zabezpieczenie przed odwrotną polaryzacją | Tak |
| Pobór mocy | 2.0 W |
| Zasilanie z listwy zaciskowej | 12 ~ +48 VDC (niestabilizowane) |
| Mechaniczne | |
| Obudowa | Tworzywo sztuczne |
| Wymiary (mm) | 72 mm x 124 mm x 35 mm (W x H x D) |
| Instalacja | Montaż na szynie DIN lub na ścianie |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -40 ~ +80 °C |
| Wilgotność | 5 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
