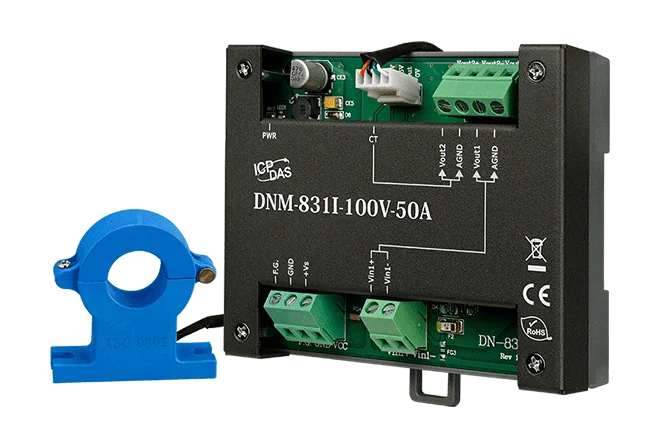

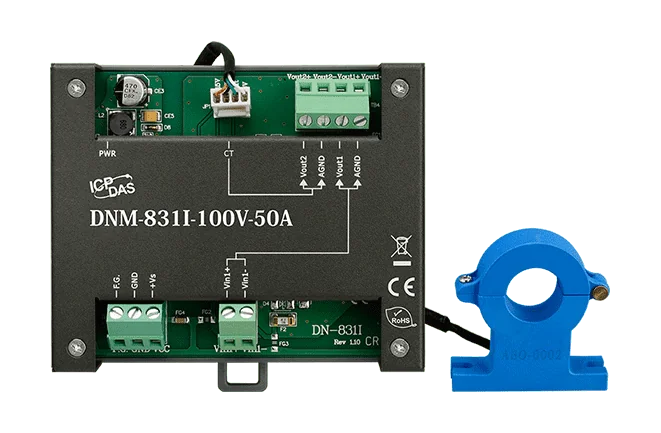

DNM-831I-100V-50A Przetwornik napięcia i prądu, ±100 V / ±50 A

Moduł DNM-831I-600V-2000A pozwala inżynierom podłączyć sygnały wysokiego napięcia stałego i przemiennego oraz dużego prądu do standardowych modułów wejść analogowych. Jeden kanał tłumi napięcie do ±600 V, a drugi, z wykorzystaniem przekładnika prądowego typu clip-on, obsługuje prąd do ±2000 A. Obie ścieżki dostarczają sygnał wyjściowy ±10 V, odpowiedni dla popularnych modułów wejść analogowych.Izolacja zapewniona jest między wejściami a wyjściami oraz między kanałami, na poziomie 3000 VDC dla obu przypadków, co pomaga ograniczyć przenikanie zakłóceń ze strony wysokiej mocy do sygnału pomiarowego. Metalowa obudowa montowana jest na szynie DIN i zasilana napięciem od +10 VDC do +30 VDC.Typowe zastosowanie to systemy monitoringu i pomiarów, w których prąd lub napięcie pierwotne są zbyt wysokie, by podłączyć je bezpośrednio do wejścia analogowego. Przekładnik prądowy dostarczany jest z przewodem przyłączeniowym o długości 1,5 m, a w tym kodzie zamówieniowym dołączony jest kabel CA-040415-1.ZastosowaniaPomiar dużych prądów z modułami wejść analogowychMonitoring napięcia AC/DC wysokiego napięciaKondycjonowanie sygnałów w przemysłowych systemach pomiarowych

DNM-831I-600V-1000A łączy jeden kanał tłumika napięcia i jeden kanał przekładnika prądowego w jednym metalowym module montowanym na szynie DIN. Wejścia do ±600 VDC i ±1000 A są skalowane do wyjść ±10 V, dzięki czemu sygnały wysokiego napięcia i dużego prądu mogą być odczytywane przez standardowe moduły wejść analogowych.Moduł zapewnia izolację 3000 VDC między wewnętrznymi sekcjami oraz między kanałami, co ogranicza przenikanie zakłóceń między wejściami a wyjściami. Jest przeznaczony do współpracy z modułami wejść analogowych, takimi jak I-7017, I-87017, M-7017RMS i I-87017W-RMS, przy pomiarze dużych prądów.Kod zamówieniowy obejmuje kabel CA-040415-1 oraz przekładnik prądowy ASO-0024, dzięki czemu przekładnik typu zaciskowego z przewodem przyłączeniowym o długości 1,5 m jest dostarczany gotowy do podłączenia.ZastosowaniaPomiar dużych prądów z modułami wejść analogowychMonitorowanie sygnałów wysokiego napięcia w szafach sterowniczychPomiar sygnałów napięcia i prądu AC oraz DC

DNM-831I-600V-500A to jednokanałowy przetwornik sygnałowy, który łączy tłumik napięcia i przekładnik prądowy w jednej metalowej obudowie montowanej na szynie DIN. Skaluje wejścia wysokiego napięcia do ±600 V oraz wejścia dużego prądu do ±500 A na sygnał ±10 V, dzięki czemu mogą być odczytywane przez standardowe moduły wejść analogowych niskiego poziomu, a nie przez dedykowany sprzęt pomiarowy dużej mocy.Główną przyczyną wyboru tego urządzenia jest izolacja. Zapewnia izolację 3000 VDC wewnątrz modułu oraz 3000 VDC między kanałami, co pomaga odizolować zakłócenia po stronie wysokiego napięcia lub dużego prądu od sygnału pomiarowego. Liniowy współczynnik tłumienia i wysoka impedancja wejściowa sprawiają, że skalowany sygnał wyjściowy jest łatwy w interpretacji.Ten kod zamówieniowy obejmuje kabel CA-040415 oraz przekładnik prądowy ASO-0001. Wejście prądowe wykorzystuje przekładnik typu zaciskowego o średnicy wewnętrznej Φ21 mm i przewodzie przyłączeniowym 1,5 m. Inne zakresy z serii DNM-800, na przykład warianty 600 V, 2000 A oraz 600 V, 200 A, są wymienione osobno.ZastosowaniaPomiar dużych prądów z wykorzystaniem modułów wejść analogowych, takich jak I-7017, I-87017, M-7017RMS i I-87017W-RMSPomiar wysokiego napięcia z izolowanymi sygnałami analogowymi ±10 VMonitorowanie parametrów elektrycznych w szafach sterowniczych przemysłowych

Zestaw DNM-831I-600V-200A to moduł kondycjonowania sygnału, który sprowadza jeden kanał wysokiego napięcia i jeden kanał dużego prądu do poziomów ±10 V, dzięki czemu mogą być odczytywane przez standardowe moduły wejść analogowych. Wejście napięciowe przyjmuje napięcie do ±600 V, a wejście prądowe wykorzystuje nakładany przekładnik prądowy o znamionowym zakresie ±200 A.Każdy kanał jest odizolowany od swojego wyjścia oraz od drugiego kanału, przy izolacji 3000 VDC między modułami i między kanałami. Pomaga to ograniczyć zakłócenia przenikające z wejść na wyjścia. Liniowy współczynnik tłumienia i wysoka impedancja wejściowa sprawiają, że przeskalowany sygnał wyjściowy jest łatwy do interpretacji.Zestaw jest dostarczany z kablem CA-040415-1 oraz przekładnikiem prądowym ASO-0003-1. Montowany jest na szynie DIN w metalowej obudowie i przeznaczony do pracy w zakresie temperatur -25 ~ +75 °C. Do pomiaru dużych prądów można go łączyć z modułami takimi jak I-7017, I-87017, M-7017RMS lub I-87017W-RMS.ZastosowaniaPomiar dużych prądów z wykorzystaniem modułów wejść analogowychMonitorowanie wysokiego napięcia sygnałów AC i DCPrzemysłowy monitoring energii elektrycznej i akwizycja danychIzolacja sygnałów w zakłóconym środowisku elektrycznym

DNM-831I-600V-50A łączy w metalowej obudowie montowanej na szynie DIN jeden kanał przetwornika napięcia i jeden kanał przekładnika prądowego. Wejścia o zakresie do ±600 V i ±50 A są skalowane do wyjść ±10 V, dzięki czemu kompatybilne moduły wejść analogowych mogą odczytywać sygnały wysokiego napięcia i dużego prądu.Izolacja 3000 VDC między modułami oraz między kanałami zapobiega przenikaniu zakłóceń z wejść na wyjścia lub z jednego kanału do drugiego. Współczynnik tłumienia jest liniowy, impedancja wejściowa wysoka, a okablowanie jest proste.Ten kod zamówieniowy obejmuje kabel CA-040415 oraz przekładnik prądowy ASO-0002. Zasilanie wynosi od +10 VDC do +30 VDC, a zakres temperatury pracy to -25 ~ +75 °C.ZastosowaniaPomiar sygnałów wysokiego napięcia za pomocą modułów wejść analogowychPomiar sygnałów dużego prądu za pomocą modułów wejść analogowychWspółpraca z modułami wejść analogowych I-7017, I-87017, M-7017RMS i I-87017W-RMS

DN-831I-100V-50A to przetwornik sygnału montowany na szynie DIN, który doprowadza jedno wejście wysokiego napięcia i jedno wejście dużego prądu do zakresu pomiarowego standardowych modułów wejść analogowych. Kanał napięciowy tłumi ±100 V do ±10 V, a kanał prądowy wykorzystuje nakładany przekładnik prądowy do skalowania ±50 A do ±10 V.Każdy kanał jest odizolowany od pozostałych oraz od wejść i wyjść modułu, z izolacją 3000 VDC między modułami i między kanałami. Pomaga to ograniczyć zakłócenia pochodzące od strony wysokiej mocy w sygnale pomiarowym. Współczynnik tłumienia jest liniowy, a impedancja wejściowa wysoka.Kod zamówieniowy CR obejmuje kabel CA-040415 oraz przekładnik prądowy ASO-0002, dlatego nakładany przekładnik CT z przewodem 1,5 m i otworem Φ21 mm jest dostarczany wraz z urządzeniem. Zasilany napięciem +10 VDC do +30 VDC, pobiera 1,8 W i jest przeznaczony do pracy w zakresie -25 ~ +75 °C.ZastosowaniaPomiar dużych prądów z modułami wejść analogowychPomiar wysokiego napięcia DC i AC z modułami wejść analogowych

DN-831I-100V-200A to przetwornik sygnału montowany na szynie DIN, który sprowadza jeden punkt pomiarowy wysokiego napięcia i jeden punkt pomiarowy dużego prądu do poziomów, które mogą odczytać standardowe moduły wejść analogowych. Kanał napięciowy tłumi sygnał ±100 V do ±10 V, a kanał prądowy wykorzystuje przekładnik zaciskowy o zakresie ±200 A, również skalowany do ±10 V.Każdy kanał jest izolowany galwanicznie: 3000 VDC między modułami i 3000 VDC między kanałami, co pomaga ograniczyć zakłócenia pochodzące od strony wysokiego napięcia w torze pomiarowym. Wysoka impedancja wejściowa i liniowy współczynnik tłumienia ułatwiają programowe skalowanie sygnału wyjściowego. Przekładnik prądowy zaciskowy ma średnicę otworu Φ21 mm i przewód o długości 1,5 m.Urządzenie jest zasilane napięciem 10 ~ 30 VDC, pobiera 1,8 W i jest umieszczone w obudowie z tworzywa sztucznego przeznaczonej do montażu na szynie DIN. Zakres temperatur pracy wynosi od -25 do +75 °C, a produkt posiada oznaczenia CE, UKCA, FCC, RoHS i WEEE.ZastosowaniaPomiar dużych prądów z wykorzystaniem modułów wejść analogowychMonitorowanie sygnałów wysokiego napięcia z wykorzystaniem modułów wejść analogowych

DN-831I-100V-500A to moduł kondycjonowania sygnałów, który sprowadza sygnały wysokiego napięcia i dużego prądu do poziomu, jaki mogą odczytać standardowe moduły wejść analogowych. Kanał napięciowy tłumi wejścia do ±100 V, a kanał prądowy wykorzystuje przekładnik prądowy typu zaciskowego do tłumienia wejść do ±500 A; oba wyjścia są skalowane do ±10 V.Moduł zapewnia izolację 3000 VDC między modułami oraz między kanałami, co pomaga ograniczyć zakłócenia od wejść wysokiego poziomu przedostające się na wyjścia. Liniowy współczynnik tłumienia i wysoka impedancja wejściowa ułatwiają interpretację wyjść. Kod zamówieniowy obejmuje kabel CA-040415 oraz przekładnik prądowy ASO-0001.Moduł przeznaczony jest do współpracy z modułami wejść analogowych, takimi jak I-7017, I-87017, M-7017RMS i I-87017W-RMS, do pomiaru dużych prądów. Montaż na szynie DIN, zasilanie w zakresie +10 VDC do +30 VDC.ZastosowaniaPomiar dużych prądów za pomocą modułów wejść analogowychPomiar wysokiego napięcia z izolowanym wyjściem ±10 VPanele monitoringu przemysłowego i akwizycji danych

DN-831I-100V-1000A przetwarza jedno wejście wysokiego napięcia i jedno wejście dużego prądu, tak aby standardowe moduły wejść analogowych mogły je mierzyć. Wejścia ±100 V i ±1000 A są liniowo tłumione do wyjść ±10 V, co pozwala inżynierom wykorzystać powszechne kanały ±10 V do pomiarów na wysokim poziomie.Izolacja jest kluczowym zagadnieniem w tego typu członie wejściowym. Moduł zapewnia izolację 3000 VDC między modułami oraz między kanałami, co pomaga ograniczyć sprzężenie zakłóceń z wejść na wyjścia i między kanałami. Wysoka impedancja wejściowa i łatwe okablowanie ułatwiają integrację z istniejącymi instalacjami na szynie DIN.Ten kod zamówieniowy obejmuje kabel CA-040415-1 oraz przekładnik prądowy ASO-0024. Zaciskany przekładnik prądowy ma średnicę wewnętrzną Φ40,5 mm i przewód przyłączeniowy o długości 1,5 m. Moduł jest zasilany napięciem od +10 VDC do +30 VDC, pobiera 1,8 W i pracuje w zakresie temperatur od -25 do +75 °C.ZastosowaniaPomiar dużych prądów z wykorzystaniem modułów wejść analogowychPomiar napięcia AC/DC wysokiego napięcia z wejściami analogowymi ±10 V

DN-831I-100V-2000A to moduł kondycjonowania sygnału montowany na szynie DIN, z jednym kanałem tłumika napięcia i jednym kanałem przekładnika prądowego. Skaluje wejście ±100 V oraz wejście ±2000 A do wyjść ±10 V, dzięki czemu wysokie napięcie i duży prąd mogą być mierzone standardowymi modułami wejść analogowych ±10 V.Moduł zapewnia izolację 3000 VDC między modułami oraz między kanałami, co zapobiega przenikaniu zakłóceń między wejściami a wyjściami lub pomiędzy kanałami. Współczynnik tłumienia jest liniowy, a impedancja wejściowa wysoka, więc mierzony sygnał nie jest zauważalnie obciążany przez kondycjoner.Ten kod zamówieniowy CR obejmuje kabel CA-040415-1 oraz przekładnik prądowy typu zaciskowego ASO-0025 o średnicy wewnętrznej 40,5 mm. Zgodne moduły wejść analogowych wymienione w źródle to m.in. I-7017, I-87017, M-7017RMS i I-87017W-RMS.ZastosowaniaPomiar wysokiego napięcia i dużego prądu z użyciem modułów wejść analogowychMonitorowanie parametrów elektrycznych w szafach sterowniczych

DNM-831I-100V-200A umożliwia pomiar wysokiego napięcia i dużego prądu za pomocą standardowych modułów wejść analogowych. Łączy w jednej obudowie montowanej na szynie DIN jeden kanał atenuatora napięcia o zakresie ±100 V oraz jeden kanał przekładnika prądowego o zakresie ±200 A, skalując oba wejścia do analogowego wyjścia ±10 V.Izolacja wynosi 3000 VDC pomiędzy wewnętrznymi sekcjami oraz między kanałami, co pomaga ograniczyć przenikanie zakłóceń między wejściami, wyjściami i kanałami. Współczynnik tłumienia jest liniowy, a impedancja wejściowa wysoka. Dokładność wynosi 1% FSR dla obu kanałów. Kanał prądowy obejmuje zakres 0 ~ 50 kHz, a kanał napięciowy 20 Hz ~ 20 kHz.Kod zamówieniowy DNM-831I-100V-200A CR zawiera kabel CA-040415-1 oraz przekładnik prądowy ASO-0003-1 typu zaciskowego o aperturze Φ21 mm i przewodzie 1,5 m. Metalowa obudowa ma wymiary 103 x 93 x 29 mm, zasilanie od +10 VDC do +30 VDC przy 1,8 W, a zakres pracy wynosi -25 ~ +75 °C.ZastosowaniaPomiar dużych prądów z wykorzystaniem modułów wejść analogowychPomiar wysokiego napięcia z wykorzystaniem modułów wejść analogowychMonitorowanie sygnałów napięcia i prądu AC oraz DC w szafach sterowniczych

Moduł DNM-831I-100V-500A przekształca jeden sygnał wysokiego napięcia i jeden sygnał dużego prądu na poziom, który mogą odczytać standardowe moduły wejść analogowych. Tor napięciowy tłumi napięcie do ±100 V na ±10 V, natomiast tor prądowy wykorzystuje przekładnik prądowy typu clip-on o zakresie ±500 A, również skalowany do ±10 V.Najważniejsze informacje dla projektantów systemów:Izolacja 3000 VDC między modułami oraz 3000 VDC między kanałami zapobiega przenikaniu zakłóceń od wejść do wyjść lub między kanałami.Metalowa obudowa i montaż na szynie DIN przystosowują moduł do instalacji w szafach sterowniczych.Zakres pracy od -25 ~ +75 °C oraz wilgotność 10 ~ 90% RH bez kondensacji.Zamawiany kod obejmuje kabel CA-040415 oraz przekładnik prądowy ASO-0001. Przekładnik typu clip ma średnicę wewnętrzną Φ21 mm i przewód doprowadzający 1,5 m, dzięki czemu można go założyć na przewodnik bez jego rozłączania.ZastosowaniaPomiar wysokiego napięcia AC lub DC do ±100 V za pomocą standardowych modułów wejść analogowychPomiar dużego prądu do ±500 A bez bezpośredniego kontaktu z przewodnikiemDoprowadzanie sygnałów napięcia i prądu wysokiego poziomu do modułów I-7017, I-87017, M-7017RMS lub I-87017W-RMS
