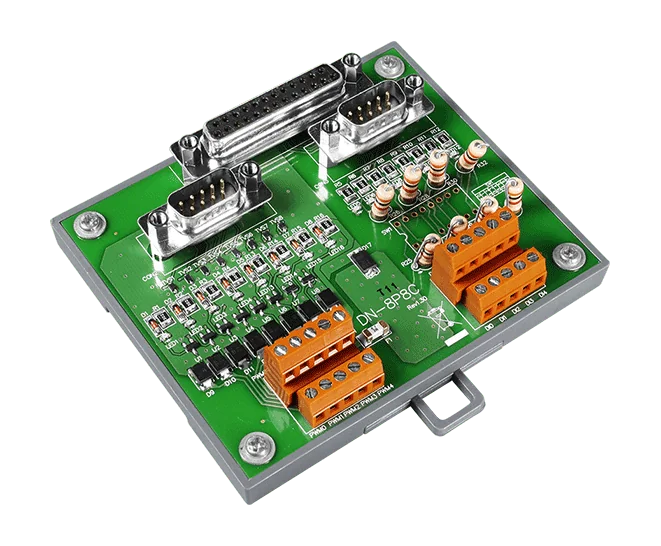

DN-8P8C-CA Płytka rozszerzeń DAQ, 8 wyjść cyfrowych i 8 wejść licznikowych
Zewnętrzna płytka rozszerzeń dodająca 8 wyjść cyfrowych z obsługą PWM i 8 wejść licznika szybkiego do kompatybilnych modułów ICP DAS, z napięciem obciążenia rozszerzalnym do +50 V.
- 8 kanałów wyjść cyfrowych z obsługą PWM i 8 kanałów wejść licznikowych
- Napięcie obciążenia rozszerzalne z +3,5 do +50 V dla wyjść PWM i wejść licznikowych
- Wyjścia cyfrowe typu sink o obciążalności 200 mA na kanał
- Szybkość reakcji wejść cyfrowych 500 kHz
- Przełącznik SW1 wybiera zakresy napięcia wejściowego: od +12 do +50 V DC lub od +3,5 do +5 V DC
- Ochrona ESD do ±4 kV przy kontakcie na każdym zacisku (IEC 61000-4-2)
83,00 € za sztukę
| 1-9 szt. | 83,00 € | |
|---|---|---|
| 10-30 szt. | 79,00 € | −5 % |
| 31+ szt. | 74,00 € | −11 % |
Informacje dot. produktu "DN-8P8C-CA Płytka rozszerzeń DAQ, 8 wyjść cyfrowych i 8 wejść licznikowych"
DN-8P8C-CA CR to płytka rozszerzeń DAQ, która rozbudowuje kompatybilne moduły sterowników ICP DAS o 8 kanałów wyjść cyfrowych i 8 kanałów wejść licznikowych. Jest przeznaczona dla inżynierów budujących ekonomiczne analogowe systemy sterowania, którzy potrzebują wyjść PWM lub szybkiego zliczania impulsów przy napięciach obciążenia wyższych niż obsługuje moduł nadrzędny.
Płytka współpracuje z modułami I-8088W, I-87088W, CAN-2088 i I-7088. Napięcie obciążenia dla wyjść PWM oraz licznika szybkiego można podnieść z +3,5 V do +50 V. Każde wyjście cyfrowe jest typu sink, o obciążalności 200 mA na kanał, a wejścia cyfrowe mają szybkość reakcji 500 kHz. Przełącznik SW1 wybiera jeden z dwóch zakresów napięcia wejściowego, dzięki czemu płytkę można dopasować do poziomu sygnału w danej aplikacji.
Każdy zacisk jest zabezpieczony przed wyładowaniami ESD do ±4 kV przy kontakcie (IEC 61000-4-2). Płytka jest przeznaczona do pracy w zakresie -25 do +75 °C i montowana jest na szynie DIN lub na ścianie. Ten kod zamówieniowy obejmuje dwa kable CA-090910-A oraz dwie osłony złączy CA-3813.
Zastosowania
- Analogowe systemy sterowania
- Sterowanie odbiornikami zasilanymi sygnałem PWM
- Szybkie zliczanie impulsów
- Rozszerzenie wejść/wyjść kompatybilnych modułów ICP DAS do wyższych napięć obciążenia
| Montaż: | Szyna DIN, ściana |
|---|---|
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Karta rozszerzeń DAQ |
| Wejścia cyfrowe: | 8 |
| Wyjścia cyfrowe: | 8 |
Dane techniczne
| Ochrona EMS | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV kontaktowe dla każdego zacisku |
| Wejście cyfrowe | |
| Kanały | 8 |
| Typ | Styk mokry |
| Poziom napięcia ON | SW1 OFF: +12 do +50 VDC SW1 ON: +3,5 do +5 VDC |
| Poziom napięcia OFF | SW1 OFF: maks. +4 VDC SW1 ON: maks. +1 VDC |
| Szybkość reakcji | 500 kHz |
| Impedancja wejściowa | SW1 OFF: 3 kΩ, 1 W SW1 ON: - |
| Zabezpieczenie przed przepięciem | SW1 OFF: 54 VDC SW1 ON: 5 VDC |
| Wyjście cyfrowe | |
| Kanały | 8 |
| Ujście/źródło (NPN/PNP) | Ujście (sink) |
| Napięcie obciążenia | +3,5 VDC ~ +50 VDC |
| Prąd obciążenia | 200 mA/kanał |
| Mechaniczne | |
| Wymiary (mm) | 103 mm x 96 mm x 30 mm (L x W x H) |
| Instalacja | Montaż na szynie DIN lub na ścianie |
| Środowisko | |
| Temperatura pracy | -25 to +75°C |
| Wilgotność | 10 ~ 95% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
