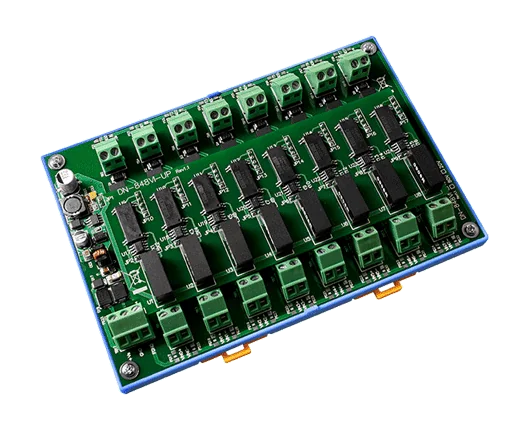

DN-848VI-150V 8-kanałowy tłumik napięcia, wejście ±150 Vpp, izolowany

Moduł DN-848VI-10V CR to 8-kanałowy tłumik napięcia do sygnałów AC i DC, o zakresie ±10 Vpp. Umożliwia inżynierom pomiar wejść wysokiego napięcia za pomocą standardowych modułów wejść analogowych, przy liniowym współczynniku tłumienia dla wszystkich kanałów.Wersja I zapewnia izolację wewnątrzmodułową 3000 VDC oraz izolację między kanałami 3000 VDC, co pomaga zapobiegać przenikaniu zakłóceń między wejściami i wyjściami lub między kanałami. Impedancja wejściowa przekracza 1 MΩ, a kanały mają pasmo 30 kHz i dokładność 1% FSR.Moduł jest zasilany napięciem +10 do +30 VDC, ma plastikową obudowę i montowany jest na szynie DIN. Nadaje się do współpracy z modułami wejść analogowych, takimi jak I-7017 i I-87017, w zastosowaniach pomiaru wysokiego napięcia.ZastosowaniaPomiar wysokiego napięcia z modułami wejść analogowych, takimi jak I-7017 i I-87017Kondycjonowanie sygnałów w przemysłowym systemie akwizycji danych

Moduł DN-848VI-80V CR to 8-kanałowy tłumik napięcia, który umożliwia standardowym modułom wejść analogowych niskiego napięcia pomiar sygnałów AC lub DC o wyższym napięciu. Każdy kanał przyjmuje sygnały do ±80 Vpp i dostarcza liniowo stłumiony sygnał wyjściowy ±10 Vpp, dzięki czemu sygnał mieści się w zakresie wejściowym podłączonego modułu.Izolacja między kanałami na poziomie 3000 VDC zapobiega przenikaniu zakłóceń z jednego wejścia na pozostałe i pomaga chronić wyjścia przed zakłóceniami po stronie wejściowej. Impedancja wejściowa powyżej 1 MΩ ogranicza obciążenie mierzonego źródła. Moduł przeznaczony jest do montażu na szynie DIN w obudowie z tworzywa sztucznego i zasilany napięciem +10 do +30 VDC.Urządzenie zaprojektowano do współpracy z modułami wejść analogowych, takimi jak I-7017 i I-87017, w celu pomiaru wysokiego napięcia. Jednostka przeznaczona jest do pracy w zakresie temperatur od -25 do +75 °C i posiada oznaczenia CE, UKCA, RoHS oraz WEEE.ZastosowaniaPomiar wysokiego napięcia za pomocą modułów wejść analogowych niskiego napięciaPomiar napięć AC lub DC modułami wejść analogowych I-7017 lub I-87017Przemysłowe systemy akwizycji danych wymagające izolacji wejść

DN-843I-CT-1 CR to moduł przekładnika prądowego z rdzeniem litym, z 3 kanałami, przeznaczony do pomiaru prądów przemiennych i stałych do ±1 A. Skaluje każde wejście do liniowego wyjścia analogowego ±1,6 Vpp, dzięki czemu sygnał może być odczytywany przez standardowe moduły wejść analogowych, takie jak I-7017 i I-87017, bez konieczności stosowania dedykowanego sprzętu do pomiaru dużych prądów.Wersja "I" została zaprojektowana tak, aby zachować elektryczne oddzielenie sygnałów wejściowych i wyjściowych. Zapewnia izolację 3000 VDC wewnątrz modułu oraz izolację 3000 Vrms między kanałami, co pomaga ograniczyć przenikanie zakłóceń z wejść prądowych do obwodu pomiarowego i między kanałami.Moduł montowany jest na szynie DIN, zasilany napięciem od +10 VDC do +24 VDC, pobiera 1,2 W i jest przeznaczony do pracy w zakresie temperatur od -25 do +75 °C. Rdzeń lity ma średnicę wewnętrzną 20,4 x 10,4 mm, a plastikowa obudowa ma wymiary 148 x 83 x 39 mm (szer. x dł. x gł.).ZastosowaniaPomiar dużych prądów z wykorzystaniem modułów wejść analogowych I-7017 i I-87017Monitorowanie prądów elektrycznych w szafach automatyki przemysłowej

Moduł DN-843I-CT-10 CR mierzy do ±10 A prądu AC lub DC na trzech niezależnych kanałach i skaluje sygnał liniowo do wyjścia ±10 V, które moduły wejść analogowych mogą odczytać bezpośrednio. Sprawdzi się u inżynierów, którzy muszą monitorować duży prąd za pomocą standardowych wejść analogowych o niskim poziomie, takich jak I-7017 i I-87017.Wersja izolowana ('I') zapewnia izolację 3000 VDC między stopniem wejściowym i wyjściowym oraz 3000 Vrms między kanałami, co pomaga ograniczyć przenikanie zakłóceń z wejść prądowych do strony pomiarowej oraz między kanałami. Każdy kanał korzysta z zamkniętego przekładnika prądowego z litym rdzeniem o średnicy wewnętrznej 20,4 x 10,4 mm.Moduł zasilany napięciem od +10 VDC do +24 VDC, pobór mocy 1,2 W, ma obudowę z tworzywa sztucznego i montowany jest na szynie DIN. Zakres temperatury pracy wynosi od -25 do +75 °C, a moduł posiada certyfikaty CE, UKCA, FCC, RoHS i WEEE.ZastosowaniaPomiar dużych prądów z modułami wejść analogowych, takimi jak I-7017 i I-87017Izolowany monitoring prądu w wielokanałowych systemach wejść analogowych
