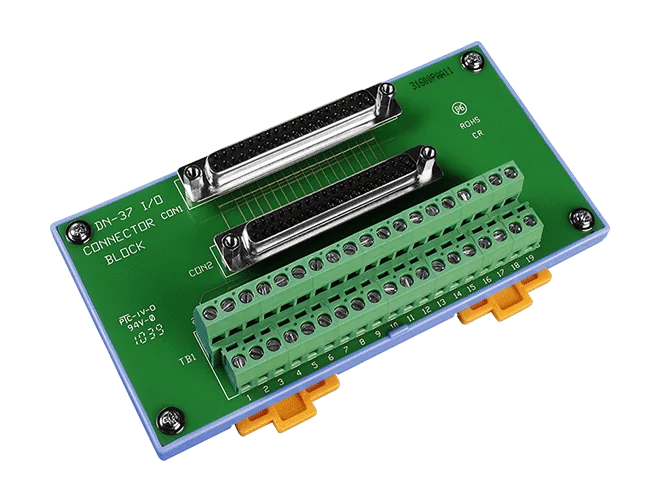

DN-37/N-A Płytka zaciskowa śrubowa DB37 żeńska, skok 5,08 mm, płyta rozszerzająca

Płytka zaciskowa śrubowa z gniazdem DB37 żeńskim (skok 5,08 mm) z montażem na szynie DIN. W zestawie: CA-3720AM (kabel DB37 wtyk-gniazdo, z obudową modingową, 45º, 2 m).

DN-37-381-A rozdziela połączenie D-sub 37-pinowe na dwa 19-pinowe bloki zacisków śrubowych o skoku 3,81 mm, montowane na szynie DIN. Zapewnia inżynierom praktyczny sposób podłączenia okablowania terenowego do urządzeń akwizycji danych wyposażonych w złącze DB37, bez konieczności zakańczania pojedynczych przewodów na złączu D-sub.Kod zamówieniowy obejmuje kabel DB37 wtyk-gniazdo CA-3710A, 45º, 1 m, dzięki czemu płytkę można od razu podłączyć do źródła DB37. Płytka ma wymiary 99 mm x 82 mm i przeznaczona jest do montażu na szynie DIN.Płytka jest przeznaczona do pracy w temperaturze 0 ~ 60°C oraz do przechowywania w temperaturze -20 ~ 70°C, przy wilgotności 5% ~ 90% RH bez kondensacji. Posiada oznaczenia CE, UKCA, FCC, RoHS i WEEE.ZastosowaniaOkablowanie sygnałów terenowych do płytek akwizycji danych DB37Podłączenie wejść/wyjść montowanych panelowo w szafach sterowniczych

Płytka DN-37-381 wyprowadza połączenie D-sub 37-pinowe na zaciski śrubowe, zapewniając wygodny punkt przyłączeniowy po stronie instalacji dla sygnałów z nakładek DAQ. Wyposażona jest w jedno żeńskie złącze DB37 oraz dwa 19-pinowe bloki zacisków śrubowych o skoku 3,81 mm, zamontowane na płytce przeznaczonej do montażu na szynie DIN.Ten kod zamówieniowy zawiera kabel CA-3710, przewód DB37 wtyk-wtyk o długości 1 m i kącie 45º, dzięki czemu płytkę można podłączyć do pasującego portu DB37 bez konieczności dokupowania osobnego przewodu. Wymiary płytki to 99 mm x 82 mm.Przeznaczona do pracy w temperaturze 0 ~ 60°C oraz przechowywania w zakresie od -20 ~ 70°C, przy wilgotności 5% ~ 90% RH bez kondensacji. Posiada certyfikaty CE, UKCA, FCC, RoHS i WEEE.ZastosowaniaWyprowadzanie sygnałów DB37 z nakładek DAQ na zaciski śruboweOkablowanie w szafach sterowniczych montowanych na szynie DIN

DN-37/N CR wyprowadza dwa złącza D-sub 37-pinowe na 19-pinowe listwy zaciskowe śrubowe o skoku 5,08 mm, zapewniając inżynierom praktyczny sposób podłączenia sygnałów polowych do płytki rozszerzeń DAQ bez konieczności wykonywania niestandardowego okablowania. Płytka wyposażona jest w dwa żeńskie złącza DB37, dzięki czemu jedno może być wykorzystane do rozbudowy, a drugie służy do podstawowego połączenia.Parametry elektryczne podane dla serii DN-37 to maksymalny prąd znamionowy 1 A, maksymalne napięcie stałe 50 V DC oraz wytrzymałość dielektryczna 250 V AC przez jedną minutę. Płytka ma wymiary 144 mm x 72 mm i jest przeznaczona do pracy w temperaturze 0 ~ 60°C, z przechowywaniem w zakresie -20 ~ 70°C i wilgotnością 5% ~ 90% RH bez kondensacji.Produkt dostarczany jest z kablem CA-3710 (DB37 wtyk na wtyk, 45º, 1 m), umożliwiającym bezpośrednie podłączenie płytki do zgodnego modułu DAQ po wyjęciu z opakowania. Należy zauważyć, że montaż na szynie DIN, wymieniony dla serii DN-37, nie jest częścią opisu DN-37/N CR, dlatego przed zamówieniem do szafy montowanej na szynie należy sprawdzić dane mechaniczne.ZastosowaniaPodłączanie sygnałów polowych do płytek rozszerzeń DAQ z złączami DB37Łączenie urządzeń akwizycji danych z wykorzystaniem połączeń zaciskowych śrubowych

DN-37/2 CR to płytka przyłączeniowa montowana na szynie DIN, która wyprowadza złącze D-sub DB37 żeńskie na dwa 19-pinowe bloki zacisków śrubowych o skoku 5,08 mm. Jest przeznaczona dla inżynierów, którzy muszą podłączyć sygnały polowe do urządzeń akwizycji danych wyposażonych w złącze DB37, bez bezpośredniej pracy na pinach D-sub.Płytka wyposażona jest w dwa złącza D-sub 37-pinowe: jedno do połączenia z urządzeniem nadrzędnym i jedno do rozbudowy. Kod zamówieniowy obejmuje kabel DB37 wtyk-wtyk CA-3720, 45º, 2 m, dzięki czemu płytkę można podłączyć do urządzenia nadrzędnego bezpośrednio po wyjęciu z opakowania.Parametry elektryczne: maksymalny prąd 1 A, maksymalne napięcie stałe 50 V DC oraz napięcie wytrzymywane izolacji 250 VAC przez jedną minutę. Wymiary płytki to 144 mm x 72 mm, a zakres temperatury pracy wynosi 0 ~ 60°C.ZastosowaniaPrzyłączanie sygnałów polowych do urządzeń akwizycji danych wyposażonych w złącze DB37Zakańczanie okablowania sygnałowego w rozdzielnicy na szynie DIN

Modu DN-37-A to płytka przyłączeniowa montowana na szynie DIN, która przyjmuje sygnały z żeńskiego złącza D-sub DB37 i udostępnia je na zaciskach śrubowych o skoku 5,08 mm. Sprawdzi się u inżynierów, którzy chcą podłączać sygnały polowe do płytki I/O opartej na DB37, bez wykonywania pojedynczych zakończeń kabli.Płytka ma dwa złącza D-sub 37-pinowe, z których jedno przewidziano do rozbudowy, oraz dwa 19-pinowe bloki zacisków śrubowych. Kod zamówieniowy DN-37-A CR obejmuje kabel DB37 wtyk-gniazdo CA-3710A, 45º, 1 m, dzięki czemu płytkę można podłączyć do zgodnego urządzenia DB37 od razu po rozpakowaniu.Parametry elektryczne: maksymalny prąd 1 A, maksymalne napięcie znamionowe DC 50 V oraz wytrzymałość dielektryczna 250 VAC przez jedną minutę. Płytka ma wymiary 144 mm x 72 mm i jest przeznaczona do pracy w zakresie temperatur 0 ~ 60°C.ZastosowaniaZakończenia okablowania polowego dla sygnałów I/O podłączonych przez DB37
